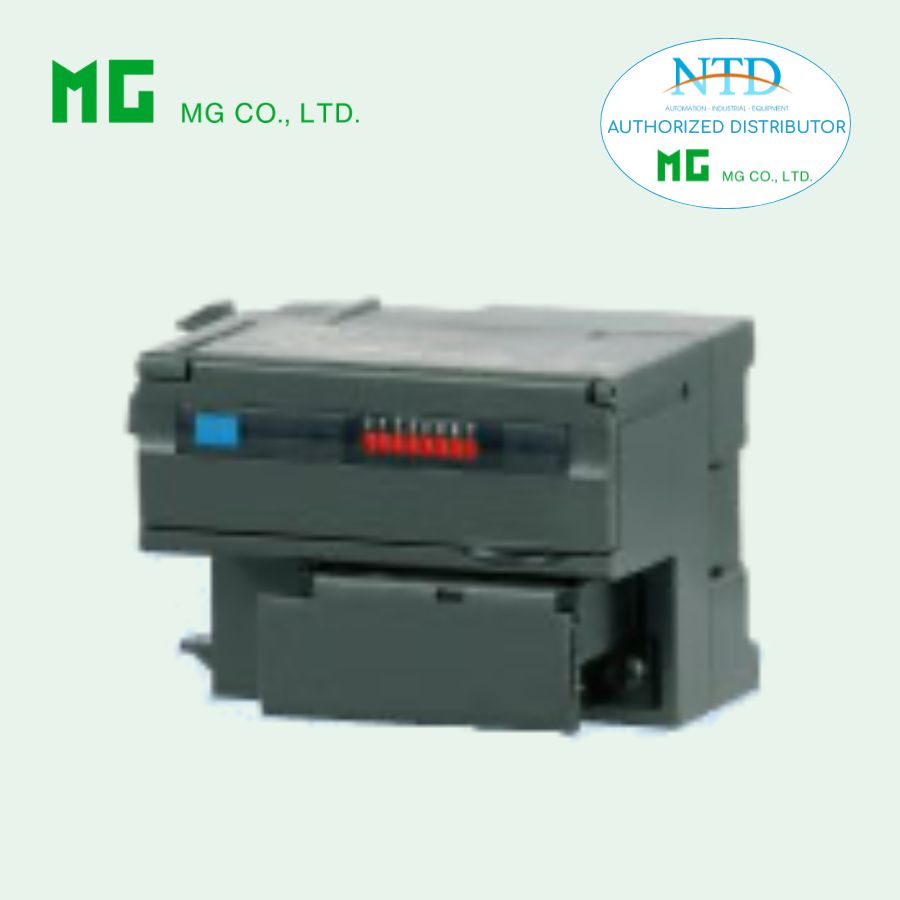

R7ML-EC8A Remote I/O R7 Series MECHATROLINK I/O MODULE
(đầu ra transistor NPN cho module mở rộng, 8 điểm, sử dụng MECHATROLINK-I / -II)
Chức năng & Đặc điểm • Module mở rộng đầu ra transistor NPN 8 điểm, kết nối với module I/O MECHATROLINK (model: R7ML)
MODEL: R7ML–EC8A[1]
THÔNG TIN ĐẶT HÀNG • Mã sản phẩm: R7ML-EC8A[1] Chỉ định mã từ bảng dưới đây cho phần [1]. (Ví dụ: R7ML-EC8A/Q) • Chỉ định chi tiết cho mã tùy chọn /Q (Ví dụ: /C01)
LOẠI I/O EC8A: Đầu ra transistor NPN cho module mở rộng, 8 điểm
[1] TÙY CHỌN blank: Không có /Q: Có tùy chọn (chỉ định chi tiết)
CHI TIẾT TÙY CHỌN Q LỚP PHỦ (Coating) (Chi tiết xem trên website công ty) /C01: Phủ silicone /C02: Phủ polyurethane /C03: Phủ cao su
THÔNG SỐ CHUNG Kết nối: Đầu nối vít M3 tách rời (mô-men xoắn 0.5 N·m)
Đầu nối không hàn: Tham khảo bản vẽ ở cuối phần. Nhà sản xuất khuyến nghị: Japan Solderless Terminal MFG. Co., Ltd., Nichifu Co., Ltd. Kích thước dây áp dụng: 0.25 đến 1.65 mm² (AWG 22 đến 16) Vật liệu đầu nối vít: Thép mạ niken Vật liệu vỏ: Nhựa chống cháy (màu xám)
Cách ly: Đầu ra với mạch nội bộ
Đèn LED trạng thái đầu ra rời rạc: Đèn sáng khi đầu ra ON
Đầu nối không hàn khuyến nghị (Tham khảo bản vẽ ở cuối phần – không được cung cấp trong văn bản gốc)
THÔNG SỐ ĐẦU RA Ngõ chung: Ngõ chung âm (NPN) cho mỗi 8 điểm Số lượng đầu ra tối đa áp dụng cùng lúc: Không giới hạn (tại 24 V DC) Điện áp tải định mức: 24 V DC ±10 % Dòng đầu ra định mức: 0.25 A mỗi điểm, 2.0 A mỗi ngõ chung Điện áp dư: ≤ 1.2 V Dòng rò: ≤ 0.1 mA Độ trễ ON: ≤ 0.5 msec. Độ trễ OFF: ≤ 1.5 msec. (Khi điều khiển tải cảm kháng, hãy nối diode song song với tải.)
LẮP ĐẶT Dòng tiêu thụ: • DC: Khoảng 10 mA
Nhiệt độ hoạt động: 0 đến 55°C (32 đến 131°F) Nhiệt độ lưu trữ: -20 đến +65°C (-4 đến +149°F) Độ ẩm hoạt động: 30 đến 90 %RH (không ngưng tụ) Môi trường: Không có khí ăn mòn hoặc bụi nặng Lắp đặt: Thanh DIN (rộng 35 mm) Trọng lượng: 90 g (0.2 lb)
HIỆU SUẤT Điện trở cách điện: ≥ 100 MΩ tại 500 V DC Độ bền điện môi: 1500 V AC trong 1 phút (đầu ra với mạch nội bộ)
