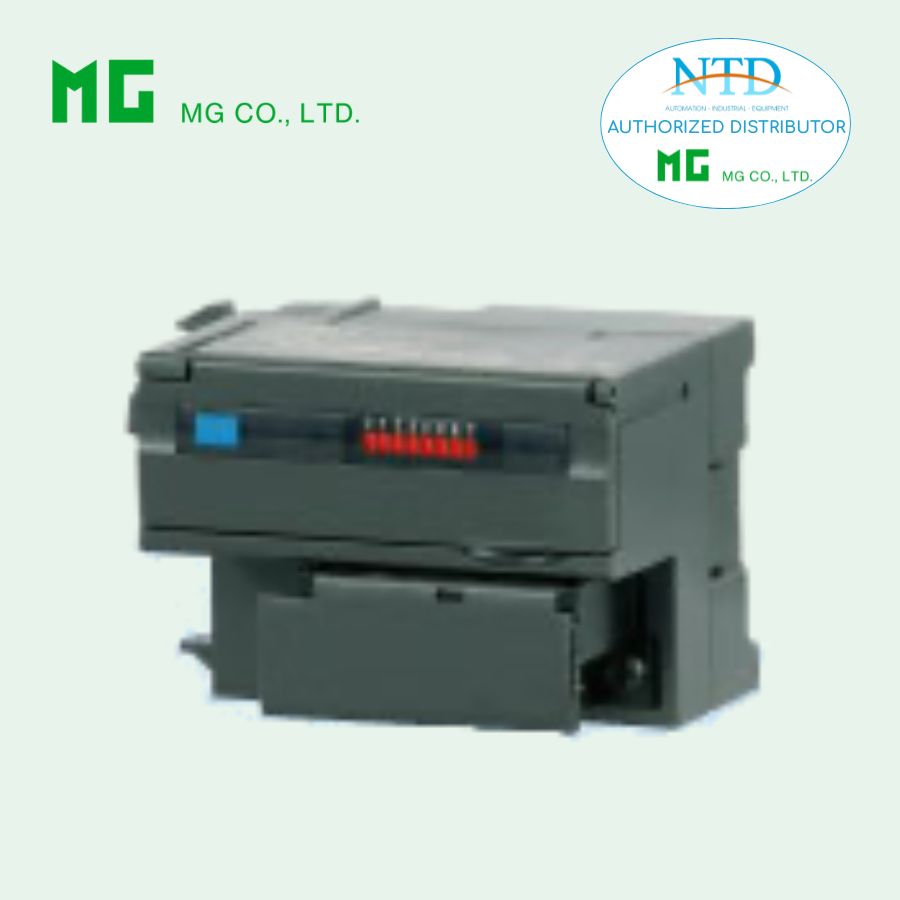

Remote I/O MECHATROLINK I/O MODULE R7ML-EC8B CỦA MG NTD Automation

Remote I/O MECHATROLINK I/O MODULE R7ML-EC8B CỦA MG

Liên hệ Còn hàng

Model: R7ML-EC8B
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

R7ML-EC8B Remote I/O R7 Series – MECHATROLINK I/O MODULE (EXTENSION) (Đầu ra transistor PNP mở rộng, 8 điểm, hỗ trợ MECHATROLINK-I / -II)

R7ML-EC8B là module mở rộng đầu ra rời rạc (discrete output extension module) thuộc dòng Remote I/O R7 Series của M-System (Nhật Bản). Đây là phiên bản nhỏ gọn 8 điểm với đầu ra transistor PNP (sourcing), được thiết kế để gắn trực tiếp vào module cơ bản trong hệ thống MECHATROLINK-I/-II, giúp mở rộng số lượng đầu ra một cách tiết kiệm, hiệu quả khi ứng dụng chỉ cần thêm vài điểm điều khiển.

Đặc điểm nổi bật

Đầu ra transistor PNP (positive common) 8 điểm, tương thích hoàn hảo với các thiết bị điều khiển sử dụng logic dương như van điện từ, rơ-le, đèn báo, contactor, động cơ bước nhỏ.
Ghép đôi dễ dàng với module cơ bản như R7ML-DC16A/B/D (đầu ra) hoặc R7ML-DA16 (đầu vào), cho phép một trạm MECHATROLINK xử lý 24 điểm đầu ra rời rạc (16+8) hoặc kết hợp I/O hỗn hợp linh hoạt.
Kết nối đơn giản qua đầu nối mở rộng bên hông module cơ bản – chỉ cần tháo nắp che và gắn trực tiếp, không cần dây nối phụ.
Đèn LED trạng thái riêng cho từng điểm đầu ra (sáng khi output ON), hỗ trợ chẩn đoán nhanh tại chỗ.
Cấu hình qua công tắc DIP trên module cơ bản (chọn chế độ mở rộng, hành vi đầu ra khi mất kết nối, tốc độ đọc/ghi dữ liệu).
Hỗ trợ chức năng giữ nguyên đầu ra hoặc đặt lại đầu ra khi mất giao tiếp (mặc định: giữ nguyên).
Thiết kế siêu nhỏ gọn, trọng lượng chỉ 90 g, lý tưởng cho tủ điện hạn chế không gian.

Thông số kỹ thuật chính

Đầu ra: Transistor PNP, 8 điểm (positive common)
- Điện áp tải định mức: 24 V DC ±10 %
- Dòng đầu ra định mức: 0.25 A mỗi điểm, 2.0 A mỗi ngõ chung
- Điện áp dư: ≤ 1.2 V
- Dòng rò: ≤ 0.1 mA
- Độ trễ ON/OFF: ≤ 0.5 ms / ≤ 1.5 ms
- Bảo vệ tải cảm kháng: Nên nối diode song song với tải
- Số lượng đầu ra tối đa hoạt động cùng lúc: Không giới hạn (tại 24 V DC)
Nguồn cấp: Lấy từ module cơ bản (24 V DC ±10 %)
Dòng tiêu thụ: Khoảng 10 mA (DC)
Kết nối: Đầu nối vít M3 tách rời (dây 0.25–1.65 mm², AWG 22–16)
Cách ly: Đầu ra cách ly với mạch nội bộ
Nhiệt độ hoạt động: 0 đến +55 °C
Lắp đặt: Thanh DIN rail 35 mm (gắn chung với module cơ bản)
Trọng lượng: 90 g (0.2 lb)
Vỏ: Nhựa chống cháy màu xám
Tùy chọn bảo vệ: Lớp phủ silicone/polyurethane/cao su (tùy chọn /C01, /C02, /C03)

Ứng dụng điển hình

Mở rộng đầu ra cho hệ thống servo Yaskawa (MP2000, MP3000 series, v.v.) khi chỉ cần thêm 8 điểm điều khiển.
Điều khiển van điện từ, rơ-le, đèn báo, contactor, động cơ bước nhỏ trong máy đóng gói, máy dệt, dây chuyền lắp ráp tự động, máy CNC nhỏ.
Kết hợp với module đầu vào để tạo hệ thống I/O hỗn hợp nhỏ gọn trên một trạm MECHATROLINK.
Ứng dụng yêu cầu mở rộng I/O tiết kiệm, tốc độ truyền cao và độ tin cậy lớn.

Lợi ích khi sử dụng R7ML-EC8B

Mở rộng I/O mà không chiếm thêm địa chỉ trạm, tối ưu hóa băng thông mạng MECHATROLINK.
Kích thước siêu nhỏ, trọng lượng nhẹ, dễ dàng lắp đặt trong tủ điện hạn chế không gian.
Tiết kiệm chi phí so với việc dùng module 16 điểm khi chỉ cần 8 điểm bổ sung.
Độ bền cao, phù hợp môi trường công nghiệp (có tùy chọn lớp phủ bảo vệ).
Chẩn đoán nhanh nhờ LED từng kênh và tích hợp mượt mà với hệ thống Yaskawa.
