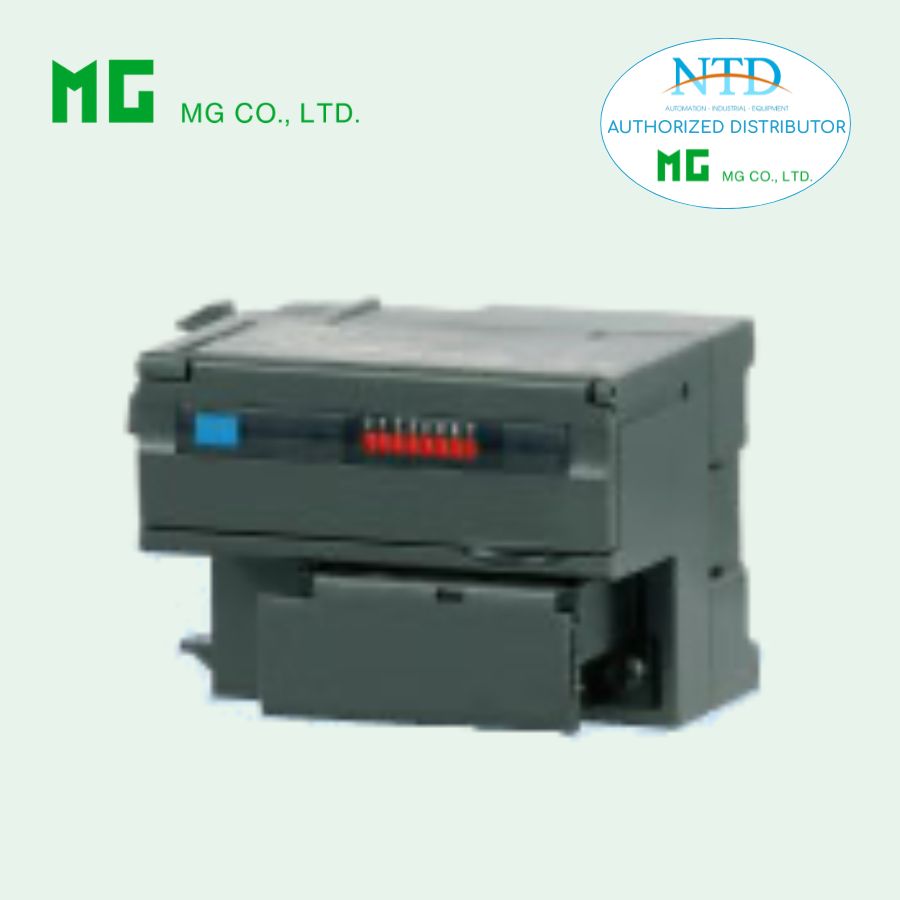

R7ML-EC8D Remote I/O R7 Series – MECHATROLINK I/O MODULE (EXTENSION) (Đầu ra transistor PNP mở rộng, 8 điểm, bảo vệ ngắn mạch, hỗ trợ MECHATROLINK-I / -II)
R7ML-EC8D là module mở rộng đầu ra rời rạc cao cấp thuộc dòng Remote I/O R7 Series của M-System (Nhật Bản). Đây là phiên bản nhỏ gọn 8 điểm với đầu ra transistor PNP (sourcing) tích hợp bảo vệ ngắn mạch (short-circuit protection) tự động reset, được thiết kế để gắn trực tiếp vào module cơ bản trong hệ thống MECHATROLINK-I/-II, mang lại giải pháp mở rộng an toàn, tiết kiệm và đáng tin cậy khi chỉ cần thêm ít điểm điều khiển.
Đặc điểm nổi bật
- Đầu ra transistor PNP (positive common) 8 điểm với bảo vệ ngắn mạch tích hợp – tự động ngắt khi dòng vượt ngưỡng (từ 0.7 A trở lên) và reset sau khi khắc phục, giảm thiểu rủi ro hỏng hóc thiết bị và tăng độ an toàn hệ thống.
- Ghép đôi dễ dàng với module cơ bản như R7ML-DC16A/B/D (đầu ra) hoặc R7ML-DA16 (đầu vào), cho phép một trạm MECHATROLINK xử lý 24 điểm đầu ra rời rạc (16+8) hoặc kết hợp I/O hỗn hợp linh hoạt.
- Kết nối đơn giản qua đầu nối mở rộng bên hông module cơ bản – chỉ cần tháo nắp che và gắn trực tiếp, không cần dây nối phụ.
- Đèn LED trạng thái riêng cho từng điểm đầu ra (sáng khi output ON), hỗ trợ chẩn đoán nhanh tại chỗ.
- Cấu hình qua công tắc DIP trên module cơ bản (chọn chế độ mở rộng, hành vi đầu ra khi mất kết nối, tốc độ đọc/ghi dữ liệu).
- Hỗ trợ chức năng giữ nguyên đầu ra hoặc đặt lại đầu ra khi mất giao tiếp (mặc định: giữ nguyên).
- Thiết kế siêu nhỏ gọn, trọng lượng chỉ 90 g, lý tưởng cho tủ điện hạn chế không gian.
Thông số kỹ thuật chính
- Đầu ra: Transistor PNP, 8 điểm (positive common)
- Điện áp tải định mức: Nominal: 19.2 đến 30 V DC Absolute: 15 đến 45 V DC
- Dòng đầu ra định mức: 0.25 A mỗi điểm, 2.0 A mỗi ngõ chung
- Điện áp dư: ≤ 2.0 V
- Dòng rò: ≤ 0.3 mA (tại 24 V DC, tất cả điểm OFF)
- Độ trễ ON/OFF: ≤ 0.5 ms / ≤ 1.5 ms
- Bảo vệ ngắn mạch: Kích hoạt từ 0.7 A trở lên, tự động reset sau khi khắc phục
- Bảo vệ tải cảm kháng: Nên nối diode song song với tải
- Số lượng đầu ra tối đa hoạt động cùng lúc: Không giới hạn (tại 24 V DC)
- Nguồn cấp: Lấy từ module cơ bản (24 V DC ±10 %)
- Dòng tiêu thụ: Khoảng 10 mA (DC)
- Kết nối: Đầu nối vít M3 tách rời (dây 0.25–1.65 mm², AWG 22–16)
- Cách ly: Đầu ra cách ly với mạch nội bộ
- Nhiệt độ hoạt động: 0 đến +55 °C
- Lắp đặt: Thanh DIN rail 35 mm (gắn chung với module cơ bản)
- Trọng lượng: 90 g (0.2 lb)
- Vỏ: Nhựa chống cháy màu xám
- Tùy chọn bảo vệ: Lớp phủ silicone/polyurethane/cao su (tùy chọn /C01, /C02, /C03)
Ứng dụng điển hình
- Mở rộng đầu ra cho hệ thống servo Yaskawa (MP2000, MP3000 series, v.v.) khi chỉ cần thêm 8 điểm điều khiển với yêu cầu bảo vệ cao.
- Điều khiển van điện từ, rơ-le, đèn báo, contactor, động cơ bước nhỏ trong máy đóng gói, máy dệt, dây chuyền lắp ráp tự động, máy CNC nhỏ.
- Kết hợp với module đầu vào để tạo hệ thống I/O hỗn hợp nhỏ gọn trên một trạm MECHATROLINK.
- Ứng dụng yêu cầu mở rộng I/O tiết kiệm, độ an toàn cao và tích hợp chặt chẽ với mạng MECHATROLINK.
Lợi ích khi sử dụng R7ML-EC8B
- Bảo vệ ngắn mạch giúp giảm thiểu rủi ro cháy nổ hoặc hỏng thiết bị, đặc biệt trong môi trường có tải cảm kháng hoặc dễ xảy ra ngắn mạch.
- Mở rộng I/O mà không chiếm thêm địa chỉ trạm, tối ưu hóa băng thông mạng MECHATROLINK.
- Kích thước siêu nhỏ, trọng lượng nhẹ, dễ dàng lắp đặt trong tủ điện hạn chế không gian.
- Tiết kiệm chi phí so với việc dùng module 16 điểm khi chỉ cần 8 điểm bổ sung.
- Độ bền cao, phù hợp môi trường công nghiệp khắc nghiệt (có tùy chọn lớp phủ bảo vệ).
Sản phẩm liên quan
- Module cơ bản: R7ML-DC16A/B/D (đầu ra PNP/NPN), R7ML-DA16 (đầu vào)
- Module mở rộng khác: R7ML-EC16B/EC16D (đầu ra 16 điểm), R7ML-EA8/EA16 (đầu vào)
- Phần mềm cấu hình: R7CON (tải miễn phí)
- Cáp cấu hình: MCN-CON hoặc COP-US
