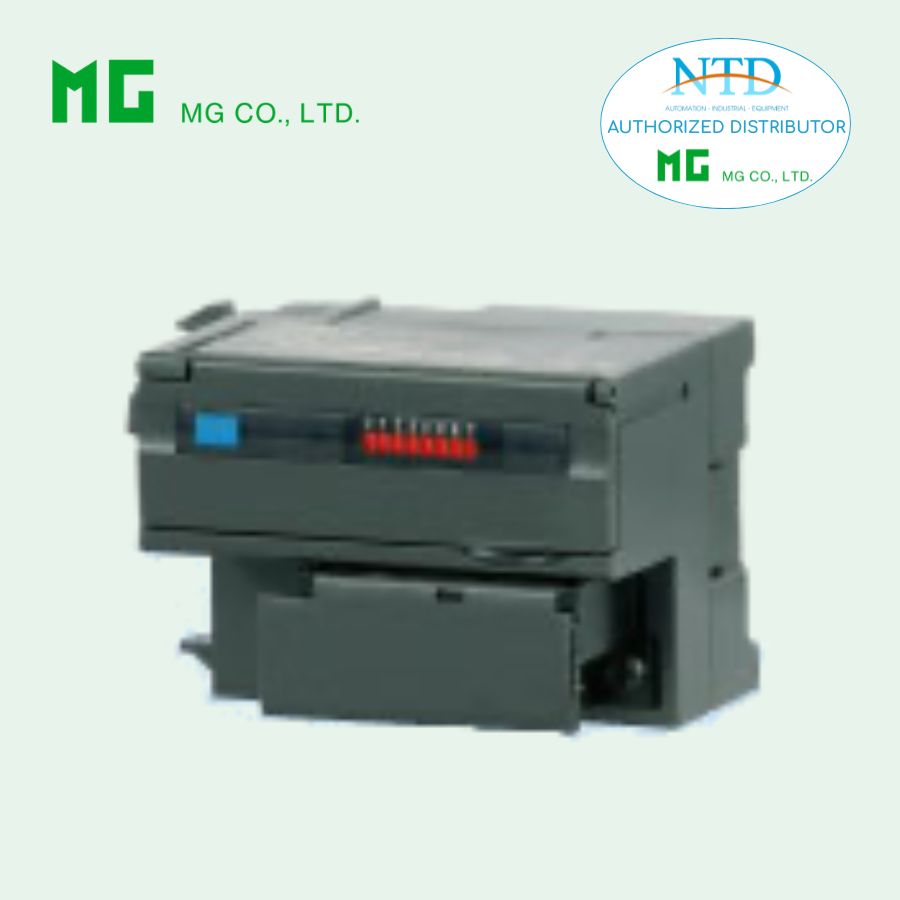

R7ML-RS4 Remote I/O R7 Series – MECHATROLINK I/O MODULE (Đầu vào nhiệt trở RTD, 4 điểm, cách ly, hỗ trợ MECHATROLINK-I / -II)
R7ML-RS4 là module đầu vào analog chuyên dụng thuộc dòng Remote I/O R7 Series của M-System (Nhật Bản), được thiết kế tối ưu cho hệ thống MECHATROLINK-I/-II – giao thức mạng tốc độ cao phổ biến trong tự động hóa công nghiệp, đặc biệt là các ứng dụng đo nhiệt độ chính xác sử dụng cảm biến nhiệt trở (RTD: Resistance Temperature Detector).
Đặc điểm nổi bật
- Đầu vào RTD 4 kênh độc lập, cách ly hoàn toàn giữa các kênh và với MECHATROLINK/nguồn điện, đảm bảo độ chính xác cao và chống nhiễu tốt trong môi trường công nghiệp.
- Hỗ trợ đa dạng loại RTD (Pt100, Pt1000, JPt100, Ni100, Cu10, v.v.) – chọn loại cảm biến bằng công tắc DIP phía trước cho tất cả kênh, hoặc cấu hình chi tiết từng kênh qua phần mềm PC Configurator R7CON.
- Cấu hình linh hoạt từng kênh: zero adjustment, span adjustment, scaling, đơn vị nhiệt độ (°C, K, °F) qua phần mềm R7CON.
- Chọn tốc độ chuyển đổi: 250 ms (mặc định) hoặc 1 giây bằng DIP SW, phù hợp với ứng dụng cần tốc độ cao hoặc độ ổn định tốt.
- Chức năng burnout (phá dây) tự động upscale (lên cao) hoặc downscale (xuống thấp) – chọn bằng DIP SW (mặc định upscale).
- Có thể gắn thêm module mở rộng rời rạc (R7ML-EAx đầu vào hoặc R7ML-ECx đầu ra) để kết hợp I/O hỗn hợp.
- Đèn LED trạng thái rõ ràng (PWR, RUN, ERR, SD, RD) và hỗ trợ chẩn đoán qua phần mềm.
Thông số kỹ thuật chính
- Đầu vào RTD: 4 điểm (cách ly)
- Điện trở đầu vào: ≥ 1 MΩ
- Điện trở dây dẫn tối đa: 100 Ω mỗi dây
- Dòng cảm biến: ≤ 1 mA
- Độ chính xác chuyển đổi: ±1 °C (±1.8 °F) (±3 °C [±5.4 °F] cho Cu10 tại 25 °C)
- Hệ số nhiệt độ: ±0.015 %/°C (±0.008 %/°F) của span tối đa
- Thời gian đáp ứng: Tốc độ chuyển đổi × 2 + 50 ms (0–90 %)
- Phạm vi dữ liệu chuyển đổi: • Giá trị kỹ thuật (°C, K) × 10 (số nguyên) • Giá trị kỹ thuật (°F)
- Tốc độ chuyển đổi: 250 ms (mặc định) hoặc 1 giây (chọn DIP SW)
- Nguồn cấp: 24 V DC ±10 % (gợn sóng tối đa 10 %p-p)
- Dòng tiêu thụ: Khoảng 70 mA (DC)
- Kết nối: Đầu nối vít M3 tách rời (dây 0.25–1.65 mm², AWG 22–16)
- Cách ly: Giữa input 0–1–2–3 và với MECHATROLINK/nguồn
- Nhiệt độ hoạt động: 0 đến +55 °C
- Lắp đặt: Thanh DIN rail 35 mm
- Trọng lượng: 250 g
- Vỏ: Nhựa chống cháy màu xám
- Tùy chọn bảo vệ: Lớp phủ silicone/polyurethane/cao su (/C01, /C02, /C03)
Ứng dụng điển hình
- Đo nhiệt độ chính xác trong hệ thống servo Yaskawa (MP2000, MP3000 series, v.v.).
- Giám sát nhiệt độ trong lò nung, tủ sấy, máy ép nhựa, máy cán kim loại, kho lạnh, dây chuyền thực phẩm, HVAC công nghiệp.
- Kết hợp với module rời rạc để tạo hệ thống I/O hỗn hợp (analog nhiệt độ + discrete) trên một trạm MECHATROLINK.
- Ứng dụng yêu cầu đo nhiệt độ ổn định, chống nhiễu cao và tích hợp chặt chẽ với mạng MECHATROLINK.
Lợi ích khi sử dụng R7ML-RS4
- Độ chính xác cao (±1 °C) với khả năng hiệu chỉnh zero/span/scaling từng kênh qua phần mềm, dễ dàng hiệu chuẩn tại chỗ.
- Tích hợp trực tiếp vào hệ thống Yaskawa mà không cần converter giao thức.
- Cách ly 4 kênh giúp giảm thiểu nhiễu chéo, tăng độ tin cậy trong môi trường công nghiệp khắc nghiệt.
- Thiết kế compact, hỗ trợ mở rộng I/O linh hoạt, tiết kiệm không gian tủ điện.
- Chức năng burnout tự động phát hiện đứt dây, đảm bảo an toàn vận hành.
Sản phẩm liên quan
- Module cơ bản analog khác: R7ML-TS4 (thermocouple), R7ML-SV4 (điện áp/dòng), R7ML-LC2 (strain gauge)
- Module mở rộng rời rạc: R7ML-EAx (đầu vào), R7ML-ECx (đầu ra)
- Phần mềm cấu hình: R7CON (tải miễn phí)
- Cáp cấu hình: MCN-CON hoặc COP-US
