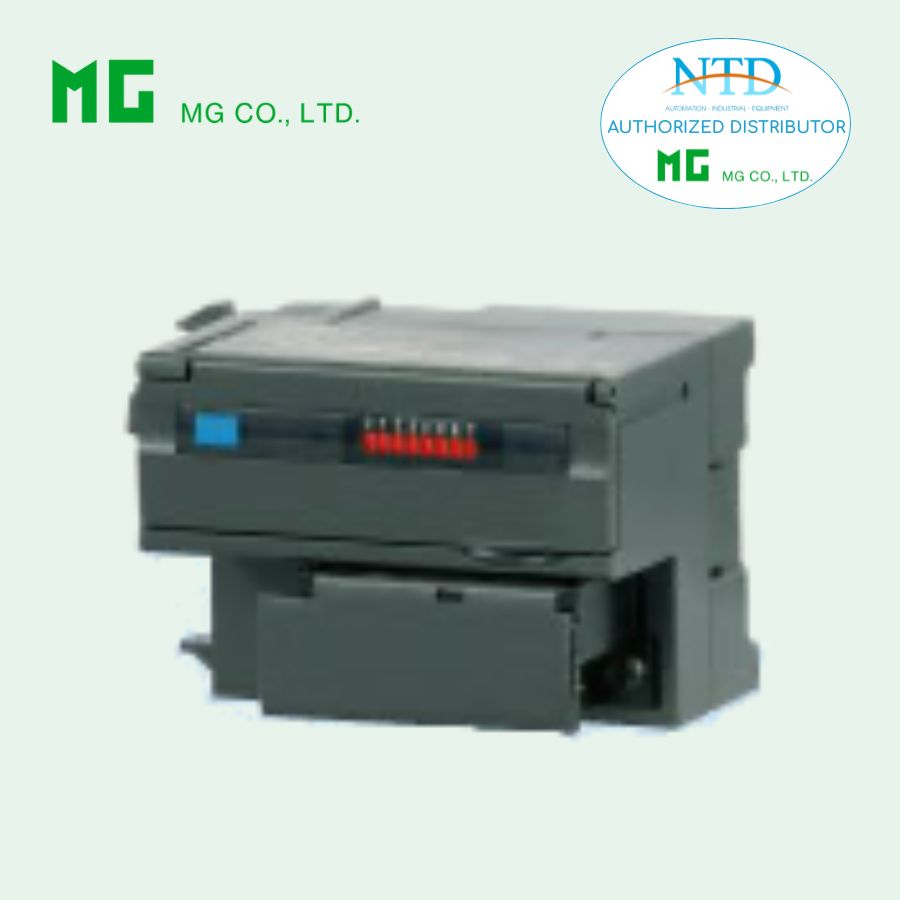

R7ML-SV4 Remote I/O R7 Series – MECHATROLINK I/O MODULE (Đầu vào điện áp/dòng DC, 4 điểm, cách ly, hỗ trợ MECHATROLINK-I / -II)
R7ML-SV4 là module đầu vào analog đa năng thuộc dòng Remote I/O R7 Series của M-System (Nhật Bản), được thiết kế chuyên biệt cho hệ thống MECHATROLINK-I/-II – giao thức mạng tốc độ cao phổ biến trong tự động hóa công nghiệp, đặc biệt là các ứng dụng đo lường tín hiệu analog từ cảm biến điện áp, dòng điện, bộ truyền tín hiệu (transmitter), hoặc thiết bị đo lường khác.
Đặc điểm nổi bật
- Đầu vào điện áp/dòng DC 4 kênh độc lập, cách ly hoàn toàn giữa các kênh và với MECHATROLINK/nguồn điện, đảm bảo độ chính xác cao và chống nhiễu tốt trong môi trường công nghiệp.
- Hỗ trợ đa dạng phạm vi đầu vào:
- Dòng DC: -20 đến +20 mA, 0–20 mA, 4–20 mA
- Điện áp hẹp: -1 đến +1 V, 0–1 V, -0.5 đến +0.5 V
- Điện áp rộng: -10 đến +10 V (mặc định), -5 đến +5 V, 0–10 V, 0–5 V, 1–5 V
- Chọn phạm vi chung cho tất cả kênh bằng công tắc DIP phía trước, hoặc cấu hình chi tiết từng kênh qua phần mềm PC Configurator R7CON.
- Cấu hình linh hoạt từng kênh: zero adjustment, span adjustment, scaling qua phần mềm R7CON (miễn phí tải về).
- Tốc độ chuyển đổi nhanh: 10 ms (±0.8 %), 20 ms (±0.4 %), 40 ms (±0.2 %), 80 ms (±0.1 % – mặc định), phù hợp với ứng dụng cần phản hồi nhanh hoặc độ chính xác cao.
- Có thể gắn thêm module mở rộng rời rạc (R7ML-EAx đầu vào hoặc R7ML-ECx đầu ra) để kết hợp I/O hỗn hợp (analog + discrete) trên một trạm MECHATROLINK.
- Đèn LED trạng thái rõ ràng (PWR, RUN, ERR, SD, RD) và hỗ trợ chẩn đoán qua phần mềm.
Thông số kỹ thuật chính
- Đầu vào: DC voltage/current, 4 điểm (cách ly)
- Điện trở đầu vào dòng: 70 Ω
- Điện trở đầu vào điện áp hẹp: ≥ 100 kΩ
- Điện trở đầu vào điện áp rộng: ≥ 1 MΩ
- Phạm vi dữ liệu chuyển đổi: 0–10000 tương ứng phạm vi đầu vào (scaling tùy chỉnh qua R7CON)
- Độ chính xác chuyển đổi: ±0.1 % (80 ms) đến ±0.8 % (10 ms)
- Hệ số nhiệt độ: ±0.015 %/°C (±0.008 %/°F)
- Thời gian đáp ứng: Tốc độ chuyển đổi × 2 + 50 ms (0–90 %)
- Nguồn cấp: 24 V DC ±10 % (gợn sóng tối đa 10 %p-p)
- Dòng tiêu thụ: Khoảng 70 mA (DC)
- Kết nối: Đầu nối vít M3 tách rời (dây 0.25–1.65 mm², AWG 22–16)
- Cách ly: Giữa input 0–1–2–3 và với MECHATROLINK/nguồn
- Nhiệt độ hoạt động: 0 đến +55 °C
- Lắp đặt: Thanh DIN rail 35 mm
- Trọng lượng: 220 g
- Vỏ: Nhựa chống cháy màu xám
- Tùy chọn bảo vệ: Lớp phủ silicone/polyurethane/cao su (/C01, /C02, /C03)
Ứng dụng điển hình
- Đo lường tín hiệu từ cảm biến áp suất, mức, lưu lượng, nhiệt độ (4–20 mA), biến tần, PLC analog output trong hệ thống servo Yaskawa (MP2000, MP3000 series, v.v.).
- Giám sát tín hiệu analog trong máy ép, máy cán, hệ thống HVAC, dây chuyền sản xuất thực phẩm, hóa chất, năng lượng tái tạo.
- Kết hợp với module rời rạc để tạo hệ thống I/O hỗn hợp (analog + discrete) trên một trạm MECHATROLINK duy nhất.
- Ứng dụng yêu cầu đo lường analog chính xác, phản hồi nhanh và tích hợp chặt chẽ với mạng MECHATROLINK.
Lợi ích khi sử dụng R7ML-SV4
- Độ chính xác cao (±0.1 % ở tốc độ mặc định) với khả năng hiệu chỉnh zero/span/scaling từng kênh qua phần mềm, dễ dàng hiệu chuẩn tại chỗ.
- Tích hợp trực tiếp vào hệ thống Yaskawa mà không cần converter giao thức, giảm chi phí và độ phức tạp.
- Cách ly 4 kênh giúp loại bỏ nhiễu chéo, tăng độ tin cậy trong môi trường công nghiệp khắc nghiệt.
- Thiết kế compact, hỗ trợ mở rộng I/O linh hoạt, tiết kiệm không gian tủ điện.
- Tốc độ chuyển đổi linh hoạt, phù hợp cả ứng dụng thời gian thực và đo lường ổn định.
Sản phẩm liên quan
- Module cơ bản analog khác: R7ML-RS4 (RTD), R7ML-TS4 (thermocouple), R7ML-LC2 (strain gauge)
- Module mở rộng rời rạc: R7ML-EAx (đầu vào), R7ML-ECx (đầu ra)
- Phần mềm cấu hình: R7CON (tải miễn phí)
- Cáp cấu hình: MCN-CON hoặc COP-US
