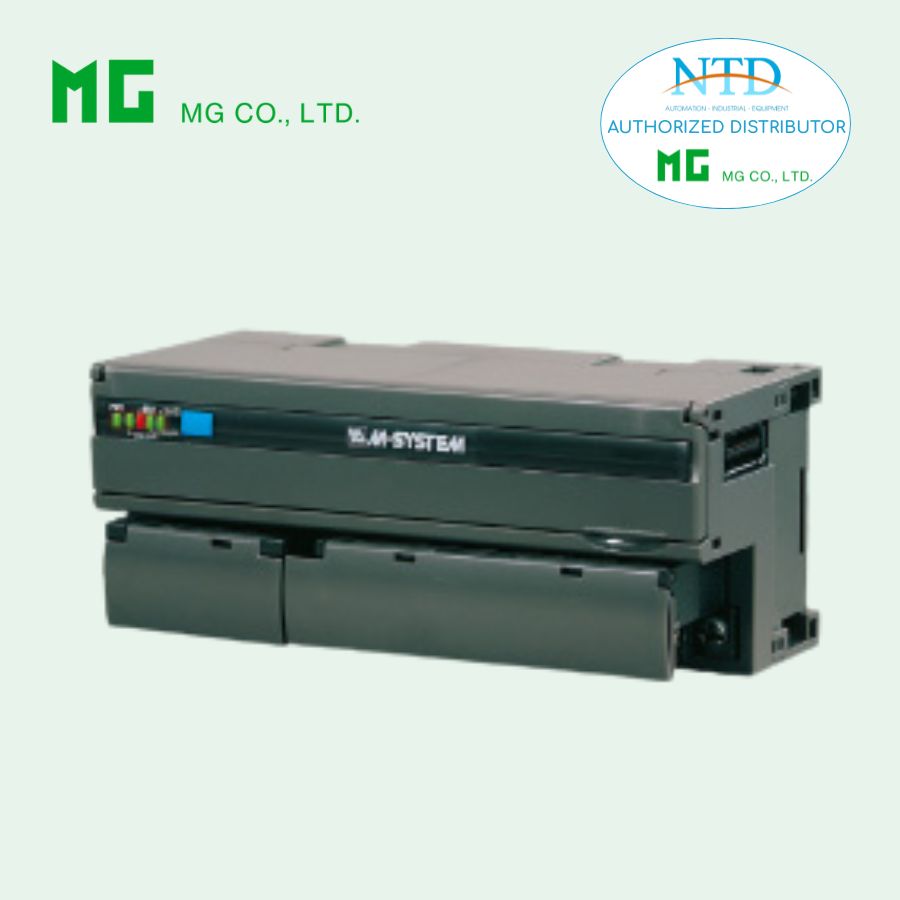

R7ML-TS4 Remote I/O R7 Series – MECHATROLINK I/O MODULE (Đầu vào nhiệt điện trở thermocouple, 4 điểm, cách ly, hỗ trợ MECHATROLINK-I / -II)
R7ML-TS4 là module đầu vào analog chuyên dụng thuộc dòng Remote I/O R7 Series của M-System (Nhật Bản), được thiết kế tối ưu cho hệ thống MECHATROLINK-I/-II – giao thức mạng tốc độ cao phổ biến trong tự động hóa công nghiệp, đặc biệt là các ứng dụng đo nhiệt độ rộng dải sử dụng cảm biến nhiệt điện trở (thermocouple: K, J, T, E, N, R, S, B, C, PR, v.v.).
Đặc điểm nổi bật
- Đầu vào thermocouple 4 kênh độc lập, cách ly hoàn toàn giữa các kênh và với MECHATROLINK/nguồn điện, đảm bảo độ chính xác cao và chống nhiễu tốt trong môi trường công nghiệp khắc nghiệt.
- Hỗ trợ đa dạng loại thermocouple (K, J, T, E, N, R, S, B, C, PR, v.v.) – chọn loại cảm biến chung cho tất cả kênh bằng công tắc DIP phía trước, hoặc cấu hình chi tiết từng kênh qua phần mềm PC Configurator R7CON.
- Cấu hình linh hoạt từng kênh: zero adjustment, span adjustment, scaling, đơn vị nhiệt độ (°C, K, °F) qua phần mềm R7CON (miễn phí tải về).
- Tốc độ chuyển đổi nhanh: 250 ms (mặc định) hoặc 1 giây bằng DIP SW, phù hợp với ứng dụng cần phản hồi nhanh hoặc độ ổn định cao.
- Chức năng burnout (phá dây) tự động upscale (lên cao) hoặc downscale (xuống thấp) – chọn bằng DIP SW (mặc định upscale).
- Bù nhiệt độ đầu nối lạnh (Cold Junction Compensation – CJC) tích hợp cảm biến tại đầu nối đầu vào, đảm bảo độ chính xác bù cao.
- Có thể gắn thêm module mở rộng rời rạc (R7ML-EAx đầu vào hoặc R7ML-ECx đầu ra) để kết hợp I/O hỗn hợp (analog nhiệt độ + discrete) trên một trạm MECHATROLINK.
- Đèn LED trạng thái rõ ràng (PWR, RUN, ERR, SD, RD) và hỗ trợ chẩn đoán qua phần mềm.
Thông số kỹ thuật chính
- Đầu vào thermocouple: 4 điểm (cách ly)
- Điện trở đầu vào: ≥ 30 kΩ
- Dòng phát hiện burnout: ≤ 0.1 μA
- Độ chính xác chuyển đổi: ±1 °C (±1.8 °F) (±2 °C [±3.6 °F] cho loại B, R, S, C, PR)
- Lỗi bù CJC: ±1.0 °C tại 25 ±10 °C (±1.8 °F tại 77 ±18 °F) (±1.5 °C [±2.7 °F] cho R, S, PR)
- Hệ số nhiệt độ: ±0.015 %/°C (±0.008 %/°F) của span tối đa
- Thời gian đáp ứng: Tốc độ chuyển đổi × 2 + 50 ms (0–90 %)
- Phạm vi dữ liệu chuyển đổi: • Giá trị kỹ thuật (°C, K) × 10 (số nguyên) • Giá trị kỹ thuật (°F)
- Tốc độ chuyển đổi: 250 ms (mặc định) hoặc 1 giây (chọn DIP SW)
- Nguồn cấp: 24 V DC ±10 % (gợn sóng tối đa 10 %p-p)
- Dòng tiêu thụ: Khoảng 70 mA (DC)
- Kết nối: Đầu nối vít M3 tách rời (dây 0.25–1.65 mm², AWG 22–16)
- Cách ly: Giữa input 0–1–2–3 và với MECHATROLINK/nguồn
- Nhiệt độ hoạt động: 0 đến +55 °C
- Lắp đặt: Thanh DIN rail 35 mm
- Trọng lượng: 220 g
- Vỏ: Nhựa chống cháy màu xám
- Tùy chọn bảo vệ: Lớp phủ silicone/polyurethane/cao su (/C01, /C02, /C03)
Ứng dụng điển hình
- Đo nhiệt độ cao trong lò nung, lò luyện kim, máy ép nhựa, lò sấy, lò nung gốm sứ, hệ thống xử lý nhiệt trong hệ thống servo Yaskawa (MP2000, MP3000 series, v.v.).
- Giám sát nhiệt độ trong dây chuyền sản xuất thực phẩm, hóa chất, năng lượng, HVAC công nghiệp, máy dệt, máy cán kim loại.
- Kết hợp với module rời rạc để tạo hệ thống I/O hỗn hợp (analog nhiệt độ + discrete) trên một trạm MECHATROLINK.
- Ứng dụng yêu cầu đo nhiệt độ rộng dải, độ chính xác cao, chống nhiễu và tích hợp chặt chẽ với mạng MECHATROLINK.
Lợi ích khi sử dụng R7ML-TS4
- Độ chính xác cao (±1 °C cho hầu hết loại thermocouple) với khả năng hiệu chỉnh zero/span/scaling từng kênh qua phần mềm, dễ dàng hiệu chuẩn tại chỗ.
- Tích hợp trực tiếp vào hệ thống Yaskawa mà không cần converter giao thức, giảm chi phí và độ phức tạp.
- Cách ly 4 kênh giúp loại bỏ nhiễu chéo, tăng độ tin cậy trong môi trường có nhiệt độ cao hoặc nhiễu điện từ mạnh.
- Chức năng burnout tự động phát hiện đứt dây, đảm bảo an toàn vận hành và tránh sai lệch đo lường.
- Thiết kế compact, hỗ trợ mở rộng I/O linh hoạt, tiết kiệm không gian tủ điện.
Sản phẩm liên quan
- Module cơ bản analog khác: R7ML-RS4 (RTD), R7ML-SV4 (điện áp/dòng), R7ML-LC2 (strain gauge)
- Module mở rộng rời rạc: R7ML-EAx (đầu vào), R7ML-ECx (đầu ra)
- Phần mềm cấu hình: R7CON (tải miễn phí)
- Cáp cấu hình: MCN-CON hoặc COP-US
