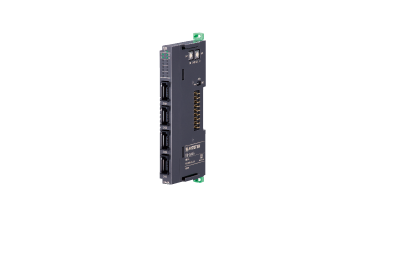

Module đo dòng AC R8-CT4E của MG (M-System)

R8-CT4E là module đo dòng điện xoay chiều (AC current input) dùng cảm biến kẹp dòng (clamp CT).

Chức năng:

• Đo dòng AC mà không cần cắt dây
• Gửi giá trị dòng về PLC/DCS

Đặc điểm quan trọng:

• Đo theo RMS (giá trị hiệu dụng)
• Dùng sensor ngoài (CLSE series)

Điểm nổi bật

• 4 kênh đo dòng độc lập
• Dùng kẹp CT (clamp-on) → lắp nhanh, an toàn
• Đo trực tiếp dòng AC 50/60Hz
• Cấu hình bằng phần mềm R8CFG

Nguyên lý hoạt động

Clamp-on CT là gì?

Là cảm biến:

• Kẹp vào dây điện (không cần đấu nối trực tiếp)
• Đo dòng qua từ trường

Đo RMS

Module đo:

• Giá trị hiệu dụng (RMS)
• Chính xác với tải thực tế

Chấp nhận sóng:

• Méo đến 15% sóng hài bậc 3

Cảm biến sử dụng (rất quan trọng)

Module KHÔNG có sẵn CT → phải mua riêng:

Chọn theo dòng tải thực tế

Thông số chính

Số kênh

• 4 kênh CT độc lập

Tần số

• 50 / 60 Hz
• Dải: 45 – 65 Hz

Dải hoạt động

• 0 – 105% dải đo

Giới hạn điện áp

• Dây đo phải:
  • ≤ 480 VAC

Độ chính xác & xử lý

• Sai số:
  • ±1% (chưa tính sai số CT)
• Tốc độ chuyển đổi:
  • 14 ms
• Thời gian đáp ứng:
  • ≤ 0.5 s

Dữ liệu trả về

Dạng số nguyên:

• Giá trị = A × 100

Ví dụ:

• 10.5 A → 1050

Riêng CLSE-R5:

• A × 1000

Cài đặt nâng cao

Low-end cutout

• Ngưỡng: 0 – 5%

Nếu dòng nhỏ hơn ngưỡng:

• → trả về 0

Dùng để:

• Loại nhiễu
• Bỏ dòng rò

Kết nối

• Input: e-CON 4 chân
• Dây: 0.08 – 0.5 mm²

Cách ly

Lưu ý:

• Non-isolated input (không cách ly giữa các kênh CT)
• Nhưng vẫn cách ly với:
  • Bus
  • Nguồn

Hiển thị

• LED hệ thống: đỏ/xanh
• LED input: đỏ

Cấu hình & vận hành

• Địa chỉ: Rotary switch
• DIP switch + phần mềm

Tiêu thụ & lắp đặt

• Dòng tiêu thụ: 100 mA
• Nhiệt độ: -10 ~ 55°C
• DIN rail
• Khối lượng: 65 g

Hiệu năng

• Data allocation: 2 word
• Số địa chỉ: 2

Cách điện

• ≥ 100 MΩ (500VDC)
• 1000 VAC / 1 phút
