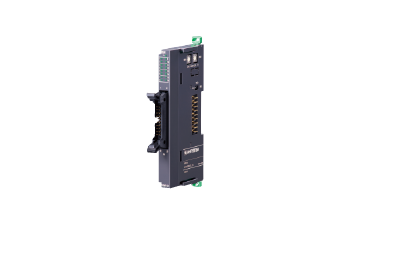

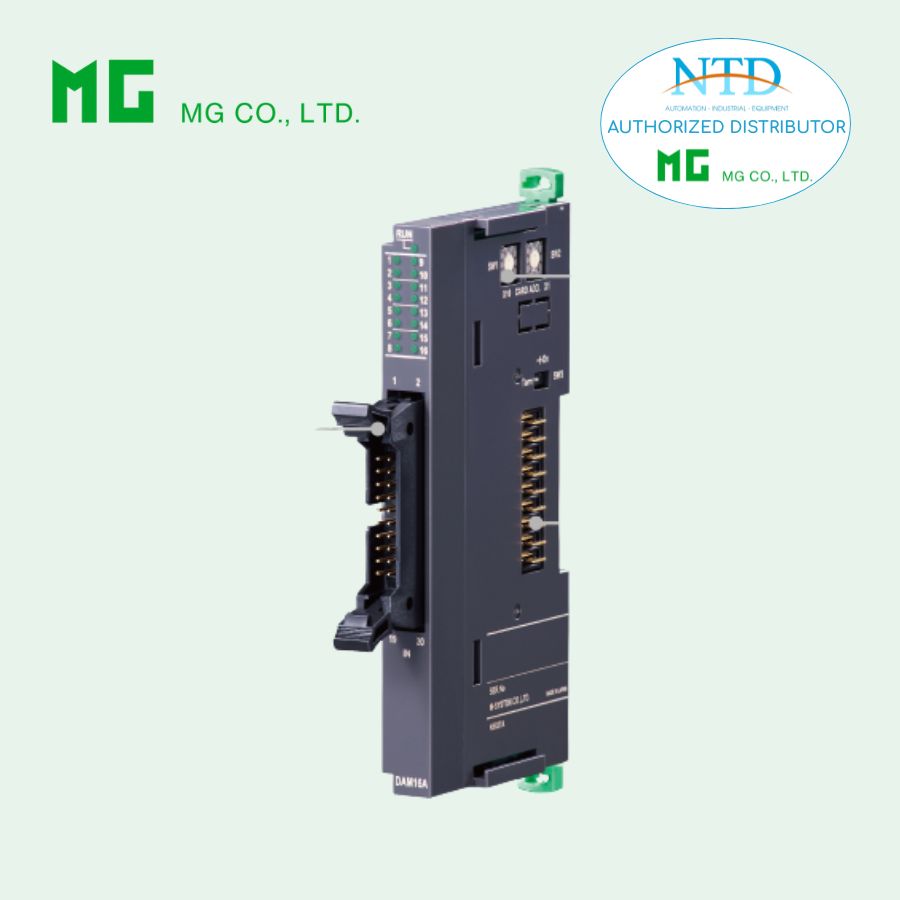

R8-DAM16A – Module Input số (16 kênh) - MG (M-System)

Mô tả

R8-DAM16A là module ngõ vào số (Digital Input) thuộc hệ Remote I/O R8, dùng để:

• Nhận tín hiệu ON/OFF (digital) từ thiết bị hiện trường
• Truyền tín hiệu về PLC/DCS thông qua hệ Remote I/O

👉 Thường dùng để đọc trạng thái:

• Công tắc
• Cảm biến tiệm cận
• Nút nhấn
• Relay

👉 Điểm nổi bật

• 16 kênh input số
• Kết nối MIL 20 chân
• Thiết kế nhỏ gọn, dễ lắp DIN rail
• LED hiển thị trạng thái từng kênh
• Đáp ứng nhanh (~2 ms)

Chức năng chính

• Nhận tín hiệu ON/OFF từ thiết bị ngoài
• Chuyển đổi thành dữ liệu truyền về hệ thống điều khiển
• Giám sát trạng thái thiết bị hiện trường

Cấu hình & vận hành

• Địa chỉ module: Rotary switch
• Điện trở cuối: tích hợp (DIP switch bật/tắt)
• LED trạng thái:
  • LED 2 màu: trạng thái module
  • LED xanh: trạng thái từng input

Ngõ vào (Input)

• Loại: NPN – Common dương (Positive common)
• Số kênh: 16 điểm
• Điện áp định mức: 24 VDC ±10%

Ngưỡng tín hiệu

• ON:
  • ≥ 15 VDC
  • ≥ 2.3 mA
• OFF:
  • ≤ 5 VDC
  • ≤ 1 mA

Thông số điện

• Dòng vào: ≤ 4.5 mA / điểm
• Điện trở input: ~ 5.7 kΩ

Tốc độ đáp ứng

• ON delay: ≤ 2.0 ms
• OFF delay: ≤ 2.0 ms

Kết nối

• Input: MIL 20 chân
  • Socket: XG5N-201 (Omron)
  • Contact: XG5W-0231 (Omron)
  • Dây: AWG22
• Nguồn & bus:
  • Qua bus nội bộ R8

👉 Ưu điểm:

• Đi dây gọn
• Tiết kiệm không gian tủ điện
• Dễ bảo trì

Cách ly

• Cách ly giữa:
  • Input ↔ bus nội bộ
  • Nguồn kích ↔ hệ thống

Tiêu thụ & lắp đặt

• Dòng tiêu thụ: 100 mA
• Nhiệt độ hoạt động: -10 ~ 55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Môi trường: không khí sạch, không ăn mòn
• Lắp đặt: DIN rail
• Khối lượng: ~65 g

Hiệu năng

• Data allocation: 1 word
• Số địa chỉ chiếm dụng: 1

Nguồn cấp ra tại connector input

• 3 A DC tổng
• Có cầu chì nội (slow-blow, i²t max 5.04)

Cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)
• Độ bền điện: 1500 VAC / 1 phút

Tùy chọn

• /C01: phủ silicone
• /C02: phủ polyurethane

👉 Dùng cho môi trường:

• Ẩm
• Bụi
• Hóa chất nhẹ
