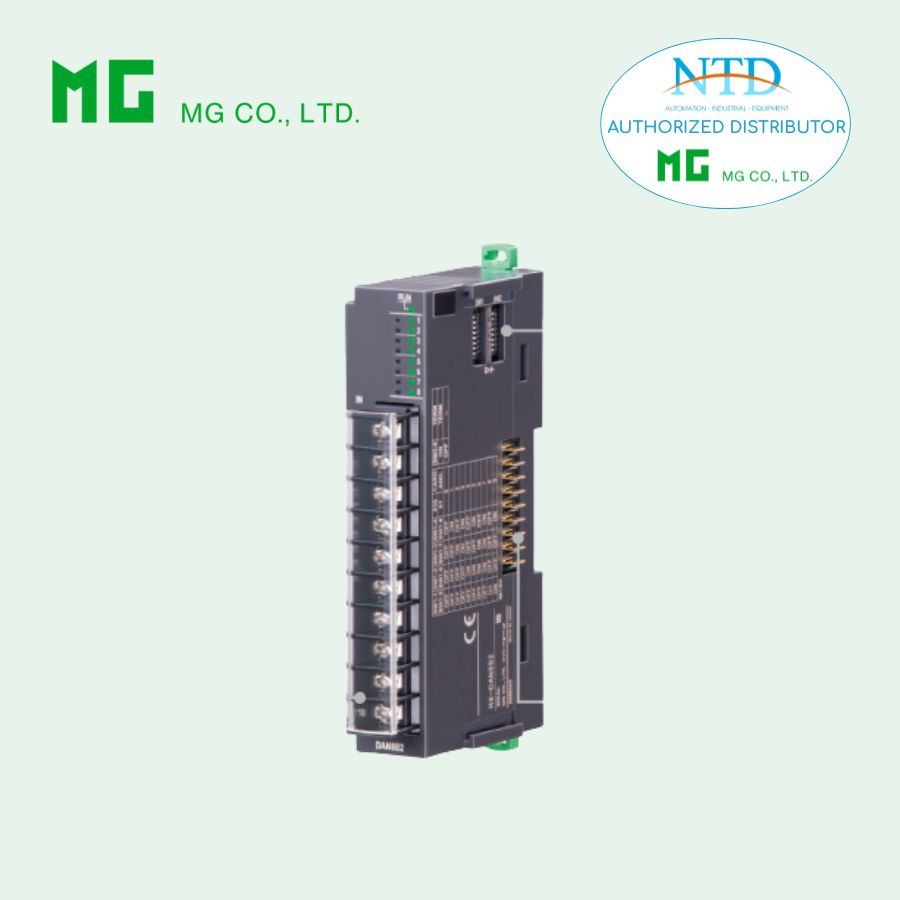

MÔ-ĐUN ĐẦU VÀO SỐ PNP 8 KÊNH R8-DAN8B2 CỦA MG

R8-DAN8B2 – MÔ-ĐUN ĐẦU VÀO SỐ PNP 8 KÊNH – MG (M-SYSTEM)

Thông tin sản phẩm

• Model: R8-DAN8B2
• Dòng: Remote I/O R8 Series
• Loại: Mô-đun ngõ vào số (Discrete Input – PNP)
• Số kênh: 8 input
• Kiểu đấu nối: Terminal vít M3

Mô tả

R8-DAN8B2 là mô-đun đầu vào số loại PNP (sourcing input), dùng để nhận tín hiệu ON/OFF từ cảm biến, công tắc trong hệ thống PLC/DCS. Module phù hợp với các thiết bị trường sử dụng chuẩn PNP, thiết kế nhỏ gọn và dễ lắp đặt trên thanh DIN.

Tính năng & đặc điểm

• 8 kênh ngõ vào số
• Hỗ trợ tín hiệu PNP (common dương)
• Kích thước nhỏ gọn, tiết kiệm không gian
• Đấu nối bằng terminal vít M3 chắc chắn
• Cấu hình qua phần mềm PC (R8CFG)
• LED hiển thị trạng thái từng kênh

Thông tin đặt hàng

Model: R8-DAN8B2[1]
(Ví dụ: R8-DAN8B2/Q)

[1] Tùy chọn

• Để trống: Không có
• /Q: Có tùy chọn

Option /Q

• /C01: Phủ silicone
• /C02: Phủ polyurethane

Sản phẩm liên quan

• Cáp cấu hình: MCN-CON hoặc COP-US
• Phần mềm cấu hình: R8CFG

Thông số kỹ thuật

Kết nối

• Ngõ vào: Terminal vít M3 (mô-men siết: 0.6 N·m)
• Dây phù hợp: 0.3 – 0.75 mm² (AWG 22–20)
• Vật liệu terminal: thép mạ niken
• Nguồn nội & bus: cấp qua bus nội

Cách ly

• Cách ly giữa ngõ vào / nguồn kích với bus nội hoặc nguồn nội

Cài đặt

• Địa chỉ mô-đun: DIP switch
• Điện trở kết thúc: tích hợp (mặc định OFF)

Hiển thị

• LED trạng thái: 2 màu (đỏ/xanh)
• LED trạng thái input: màu xanh

Thông số ngõ vào

• Loại: PNP (common dương)
• Số kênh: 8
• Điện áp định mức: 24 V DC ±10%
• Độ gợn: ≤ 5% p-p

Ngưỡng hoạt động

• ON: ≥ 15 V DC / ≥ 2.3 mA
• OFF: ≤ 5 V DC / ≤ 1 mA

Thông số điện

• Dòng vào: ≤ 4.5 mA/kênh
• Điện trở vào: ~5.7 kΩ

Tốc độ đáp ứng

• Thời gian ON: ≤ 2 ms
• Thời gian OFF: ≤ 2 ms

Lắp đặt

• Dòng tiêu thụ tối đa: 100 mA
• Nhiệt độ hoạt động: -10 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Môi trường: không khí ăn mòn, ít bụi
• Lắp đặt: thanh DIN
• Khối lượng: 110 g

Hiệu suất

• Phân bổ dữ liệu: 1
• Số địa chỉ sử dụng: 1

Nguồn cấp tại ngõ vào

• 0.5 A DC/kênh
• Tổng: 3 A DC
• Cầu chì nội: 3 A (loại chậm – slow blow)

Cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Độ bền điện môi

• 1500 V AC / 1 phút
  (giữa ngõ vào hoặc nguồn kích với bus nội hoặc nguồn nội với đất)
