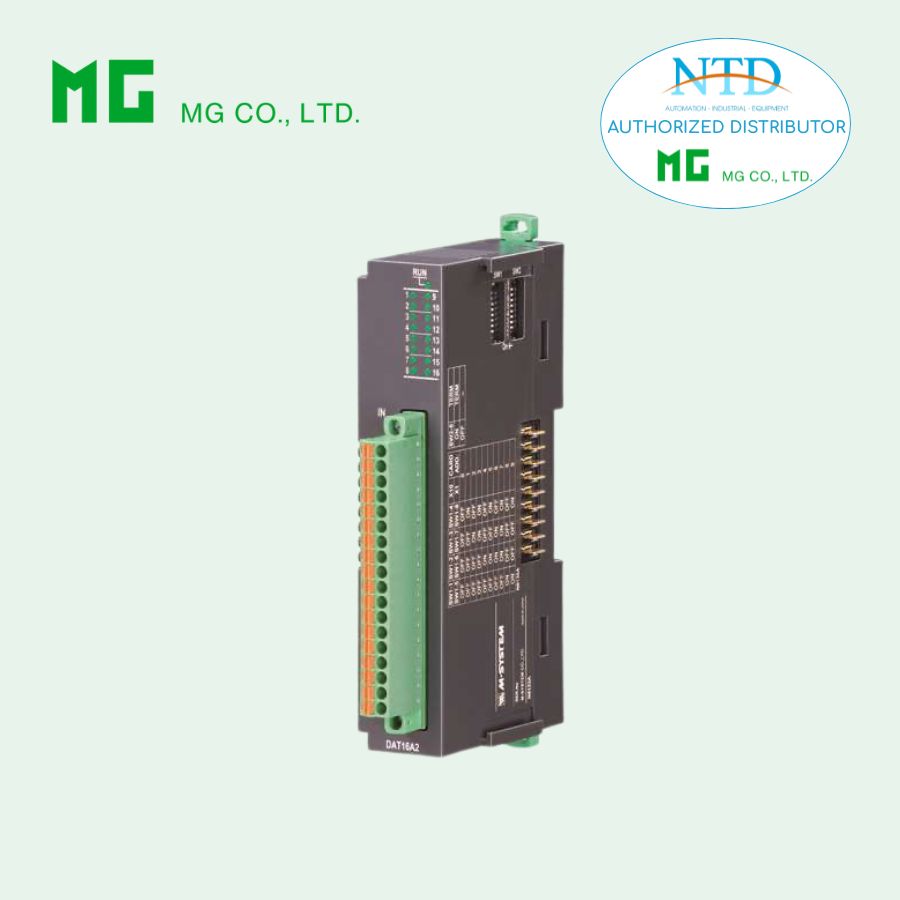

MÔ-ĐUN ĐẦU VÀO SỐ R8-DAT16A2 CỦA MG

R8-DAT16A2 – MÔ-ĐUN ĐẦU VÀO SỐ NPN 16 KÊNH – MG (M-SYSTEM)

Thông tin sản phẩm

• Model: R8-DAT16A2
• Dòng: Remote I/O R8 Series
• Loại: Mô-đun ngõ vào số (Discrete Input – NPN)
• Số kênh: 16 input
• Kiểu đấu nối: Terminal kẹp lò xo (tension clamp – 18 chân)

Mô tả

R8-DAT16A2 là mô-đun đầu vào số 16 kênh loại NPN (sinking input), dùng để thu nhận tín hiệu ON/OFF từ cảm biến, công tắc trong hệ thống PLC/DCS. Thiết kế nhỏ gọn, mật độ kênh cao và sử dụng đầu nối kẹp lò xo giúp đấu dây nhanh, chắc chắn.

Tính năng & đặc điểm

• 16 kênh ngõ vào số
• Hỗ trợ tín hiệu NPN (common dương)
• Kích thước nhỏ gọn, tối ưu không gian tủ điện
• Đầu nối kẹp lò xo 18 chân, đấu dây nhanh
• Cấu hình qua phần mềm PC (R8CFG)
• LED hiển thị trạng thái từng kênh

Thông tin đặt hàng

Model: R8-DAT16A2[1]
(Ví dụ: R8-DAT16A2/Q)

[1] Tùy chọn

• Để trống: Không có
• /Q: Có tùy chọn

Option /Q

• /C01: Phủ silicone
• /C02: Phủ polyurethane

Sản phẩm liên quan

• Phần mềm cấu hình: R8CFG (tải từ website hãng)
• Cáp cấu hình: xem tài liệu hoặc website để chọn loại phù hợp

Thông số kỹ thuật

Kết nối

• Ngõ vào: Terminal kẹp lò xo
  • Tiết diện dây: 0.2 – 1.5 mm²
  • Chiều dài tuốt dây: 10 mm
• Nguồn nội & bus: cấp qua bus nội

Cách ly

• Cách ly giữa ngõ vào / nguồn kích với bus nội hoặc nguồn nội

Cài đặt

• Địa chỉ mô-đun: DIP switch
• Điện trở kết thúc: tích hợp (mặc định OFF)

Hiển thị

• LED trạng thái: 2 màu (đỏ/xanh)
• LED trạng thái input: màu xanh

Thông số ngõ vào

• Loại: NPN (common dương)
• Số kênh: 16
• Điện áp định mức: 24 V DC ±10%
• Độ gợn: ≤ 5% p-p

Ngưỡng hoạt động

• ON: ≥ 15 V DC / ≥ 2.3 mA
• OFF: ≤ 5 V DC / ≤ 1 mA

Thông số điện

• Dòng vào: ≤ 4.5 mA/kênh
• Điện trở vào: ~5.7 kΩ

Tốc độ đáp ứng

• Thời gian ON: ≤ 2 ms
• Thời gian OFF: ≤ 2 ms

Lắp đặt

• Dòng tiêu thụ tối đa: 100 mA
• Nhiệt độ hoạt động: -10 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Môi trường: không khí ăn mòn, ít bụi
• Lắp đặt: thanh DIN
• Khối lượng: 110 g

Hiệu suất

• Phân bổ dữ liệu: 1
• Số địa chỉ sử dụng: 1

Nguồn cấp tại đầu vào

• Tổng dòng: 3 A DC
• Cầu chì nội: 3 A (loại chậm – slow blow)

Cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Độ bền điện môi

• 1500 V AC / 1 phút
  (giữa ngõ vào hoặc nguồn kích với bus nội hoặc nguồn nội với đất)
