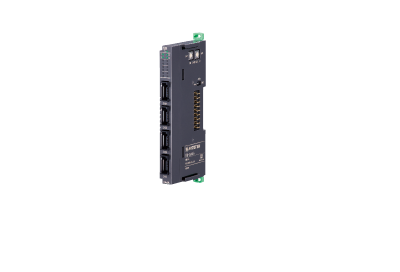

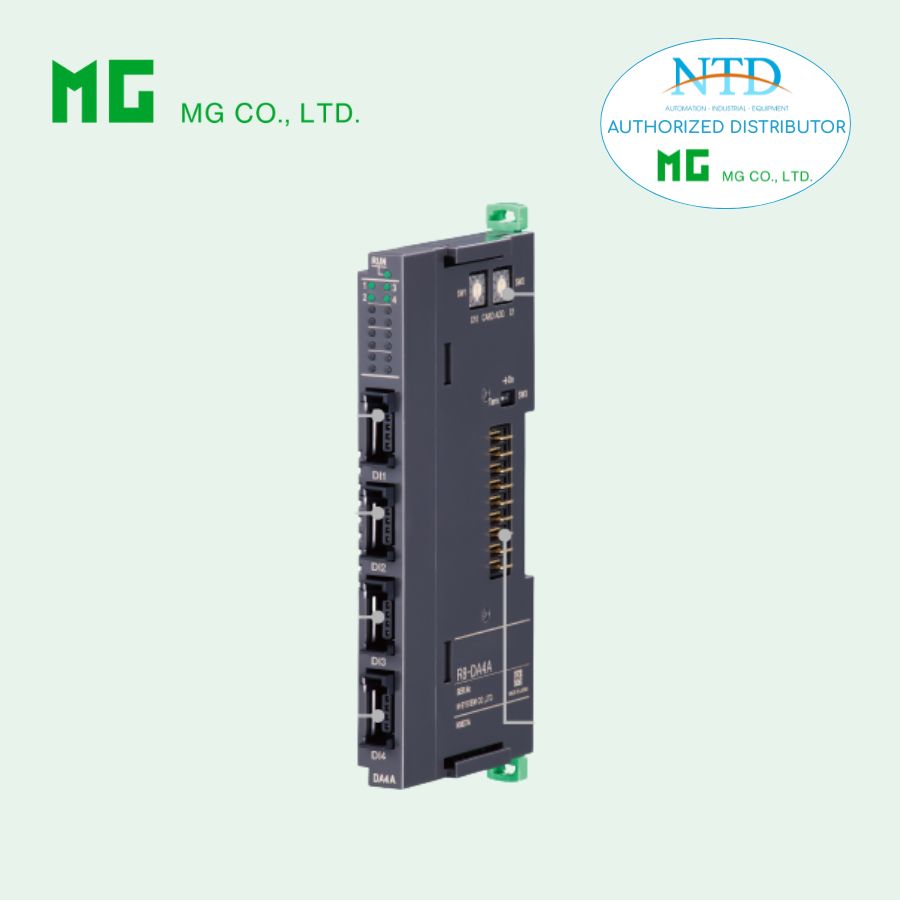

R8-DC4A2 – Module Output Transistor NPN (Voltage contact, 4 kênh) - MG (M-System)

Mô tả

R8-DC4A2 là module ngõ ra số dùng transistor NPN (sinking) thuộc hệ Remote I/O R8.

👉 Chức năng:

• Xuất tín hiệu ON/OFF từ PLC/DCS
• Điều khiển tải DC 24V

📌 Điểm khác biệt chính:

• “Voltage contact” → module cấp sẵn nguồn 24V ra ngõ output
• Không cần cấp nguồn ngoài cho tải (trong nhiều trường hợp)

👉 Điểm nổi bật

• 4 kênh transistor NPN
• Có sẵn nguồn 24V output (quan trọng)
• Đóng cắt nhanh
• Có bảo vệ:
  • Ngắn mạch
  • Quá nhiệt

Nguyên lý hoạt động (quan trọng)

🔹 Kiểu NPN (sinking)

• Khi ON → kéo xuống 0V
• Khi OFF → hở

🔹 “Voltage contact” nghĩa là gì?

👉 So với R8-DC4A:

👉 Tức là:

• Có thể đấu trực tiếp tải nhỏ mà không cần nguồn ngoài

Ngõ ra (Output)

• Loại: NPN transistor (sinking)
• Số kênh: 4 điểm
• Common: chung cực âm (0V)

Thông số tải

• Điện áp:
  • 24 VDC ±10%
• Dòng:
  • 0.2 A / kênh

Đặc tính điện

• Điện áp dư: ≤ 0.5 V
• Dòng rò: ≤ 0.1 mA

Tốc độ đóng cắt

• ON: ≤ 0.5 ms
• OFF: ≤ 1.5 ms

👉 Phù hợp:

• Điều khiển tốc độ cao
• Xung logic

Bảo vệ

✅ Tích hợp:

• Short circuit protection
• Overheat protection

👉 An toàn khi đấu sai hoặc quá tải

Lưu ý quan trọng

⚠️ Khi điều khiển tải cảm:

👉 BẮT BUỘC gắn diode chống ngược

➡️ Tránh:

• Hỏng transistor
• Nhiễu

Khi nào dùng DC4A2?

✔ Khi:

• Muốn đơn giản wiring
• Tải nhỏ (sensor, relay nhỏ…)
• Không muốn cấp nguồn ngoài

Khi nào KHÔNG nên dùng

❌ Không phù hợp:

• Tải lớn
• Motor
• Van công suất lớn

Kết nối

• Output: e-CON 4 chân
  • Dây: 0.08 – 0.5 mm²

Cách ly

✅ Cách ly:

• Output ↔ hệ thống
• Bus ↔ nguồn

Cấu hình & vận hành

• Địa chỉ: Rotary switch
• Trạng thái khi mất truyền thông: có thể chọn
• Có điện trở cuối

Hiển thị

• LED hệ thống: đỏ/xanh
• LED output: xanh

Tiêu thụ & lắp đặt

• Dòng tiêu thụ: 100 mA
• Nhiệt độ: -10 ~ 55°C
• DIN rail
• Khối lượng: 60 g

Hiệu năng & cách điện

• Cách điện: ≥ 100 MΩ (500VDC)
• Độ bền điện: 1500 VAC / 1 phút
