MÔ ĐUN NGÕ RA SỐ R8-DC4C CỦA MG (M-SYSTEM)

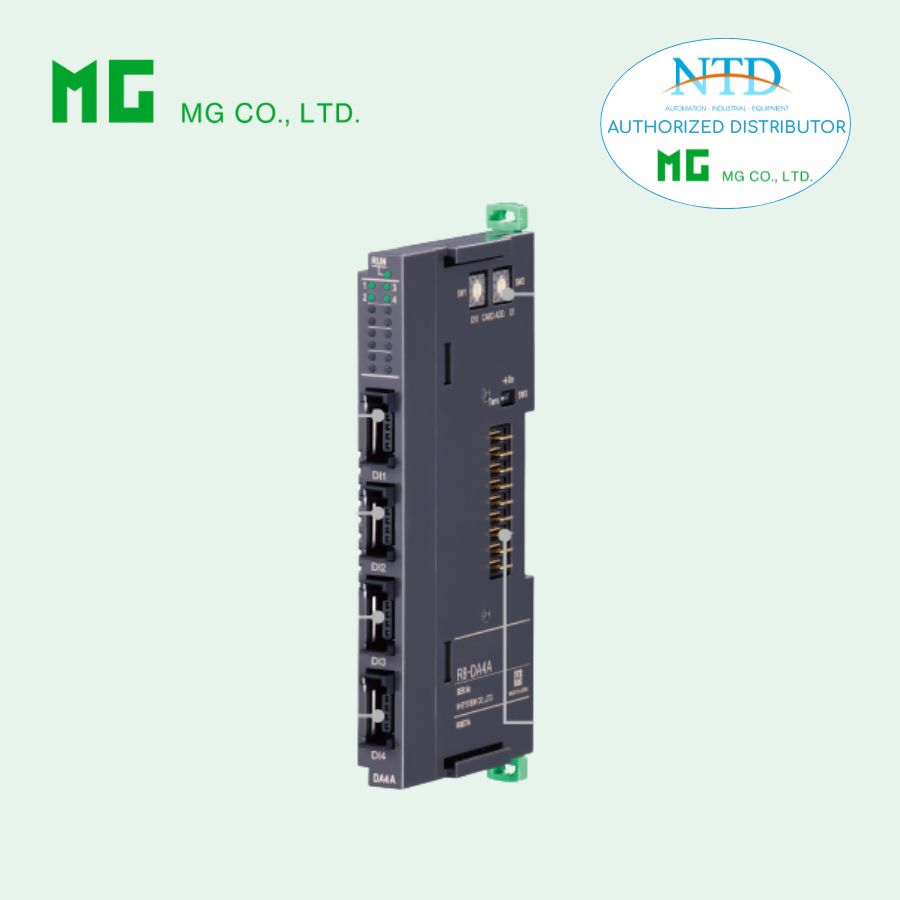

R8-DC4C – Module Output Photo MOSFET (4 kênh) - MG (M-System)

Mô tả

R8-DC4C là module ngõ ra số sử dụng photo MOSFET relay (solid-state relay) trong hệ Remote I/O R8.

👉 Chức năng:

• Nhận tín hiệu từ PLC/DCS

• Đóng/ngắt tải bằng MOSFET (không tiếp điểm cơ khí)

📌 Khác với relay cơ:

• Không có tiếp điểm → không mòn, không tia lửa

• Đóng cắt nhanh hơn

👉 Điểm nổi bật

• 4 kênh output MOSFET

• Không tiếp điểm cơ → tuổi thọ cao

• Đóng cắt nhanh

• Hoạt động êm (không “click”)

• Kích thước nhỏ gọn

Chức năng chính

• Điều khiển ON/OFF:

  • Tải DC

  • Tín hiệu điều khiển

  • Thiết bị điện tử

Ngõ ra (Output)

• Loại: Photo MOSFET relay (solid-state)

• Số kênh: 4 điểm

Thông số tải

• Điện áp tải:

  • ≤ 48V AC/DC (peak)

• Dòng tải:

  • 0.2 A / kênh

⚠️ Lưu ý quan trọng

👉 Không dùng cho tải lớn (motor, contactor…)

✔ Phù hợp:

• PLC input

• Relay trung gian

• Tín hiệu điều khiển

Đặc tính điện

• Điện trở ON: ≤ 1 Ω

• Dòng rò (OFF): ≤ 0.1 mA

👉 Có dòng rò → không phù hợp tải cực nhỏ nhạy

Tốc độ đóng cắt

• ON: ≤ 5 ms

• OFF: ≤ 3 ms

👉 Nhanh hơn relay cơ

Ưu điểm so với relay cơ

Kết nối

• Output: e-CON 4 chân

  • Connector: XN2D-1474-S002

  • Cable: XN2A-1470

  • Dây: 0.08 – 0.5 mm²

Cách ly

✅ Cách ly giữa:

• Output ↔ hệ thống

• Bus ↔ nguồn

👉 Tăng độ an toàn

Cấu hình & vận hành

• Địa chỉ module: Rotary switch

• Trạng thái khi mất truyền thông: có thể chọn

• Có điện trở cuối (terminator)

Hiển thị trạng thái

• LED hệ thống: đỏ/xanh

• LED output: xanh

Tiêu thụ & lắp đặt

• Dòng tiêu thụ: 120 mA

• Nhiệt độ: -10 ~ 55°C

• Độ ẩm: 30 – 90% RH

• Lắp DIN rail

• Khối lượng: 60 g

Hiệu năng & cách điện

Cách điện

• ≥ 100 MΩ (500 VDC)

Độ bền điện

• 1500 VAC / 1 phút
