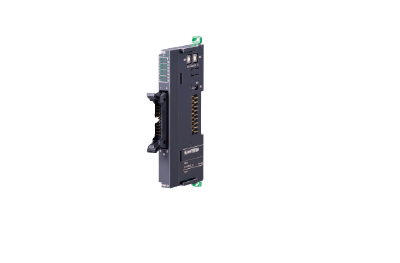

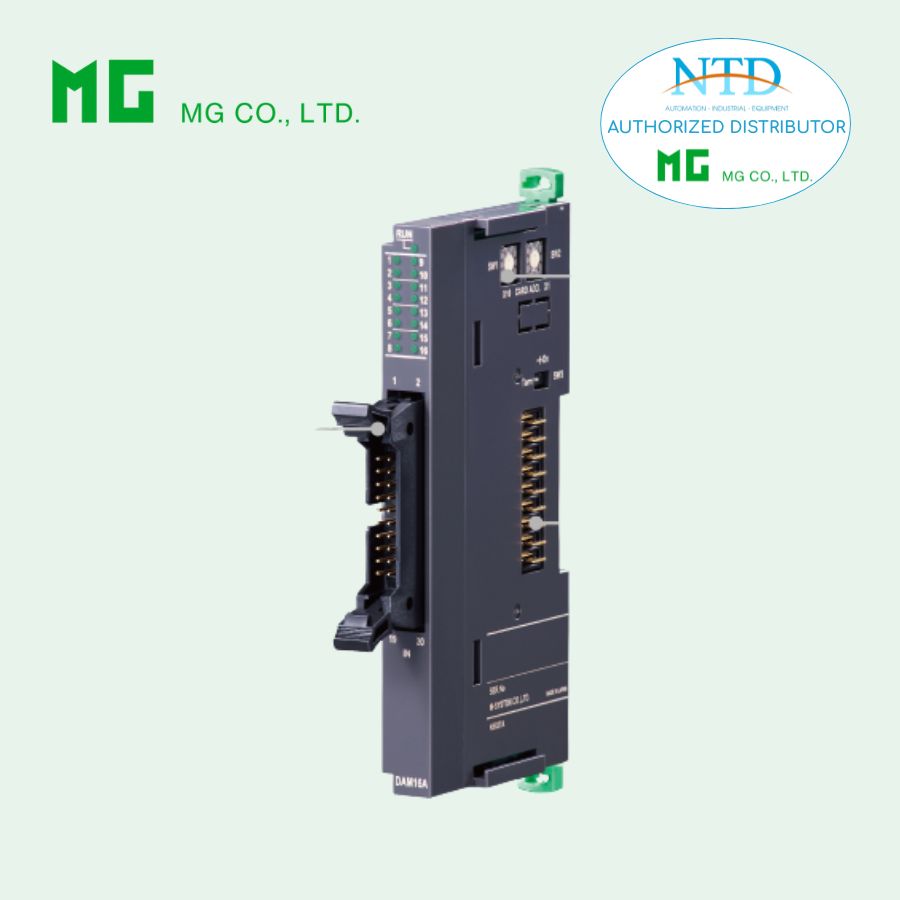

NPN Transistor Output Module (16 kênh) R8-DCM16A Của MG

R8-DCM16A – NPN Transistor Output Module (16 kênh) - MG (M-System)

Mô tả

R8-DCM16A là module ngõ ra số (digital output) thuộc hệ Remote I/O R8, dùng để:

• Xuất tín hiệu ON/OFF (digital) từ PLC/DCS ra thiết bị ngoài

• Điều khiển các tải như: relay, đèn, van điện từ

👉 Module sử dụng ngõ ra transistor NPN, phù hợp hệ điều khiển kiểu sink (0V).

👉 Điểm nổi bật:

• 16 kênh output dạng transistor NPN

• Kết nối MIL 20 chân

• Thiết kế nhỏ gọn, nhẹ

• Tích hợp:

  • Bảo vệ ngắn mạch

  • Bảo vệ quá nhiệt

• Tốc độ đáp ứng nhanh

Chức năng chính

• Nhận dữ liệu từ hệ I/O R8

• Xuất tín hiệu điều khiển ON/OFF ra thiết bị ngoài

• Bảo vệ module khi có sự cố tải

Cấu hình & vận hành

• Địa chỉ module: Rotary switch

• Chế độ cấu hình: DIP switch bên hông

• Trạng thái khi mất truyền thông: có thể chọn (DIP switch)

• Điện trở cuối: tích hợp (DIP switch bật/tắt)

Ngõ ra (Output)

• Loại: NPN (negative common)

• Số kênh: 16 điểm

• Điện áp tải: 24 VDC ±10%

Dòng tải

• 0.1 A / điểm

• 1.6 A / COM

Thông số điện

• Điện áp dư: ≤ 0.5 V

• Dòng rò: ≤ 0.1 mA

Tốc độ đáp ứng

• ON delay: ≤ 0.5 ms

• OFF delay: ≤ 1.5 ms

Bảo vệ

• Bảo vệ ngắn mạch

• Bảo vệ quá nhiệt

👉 Lưu ý: Khi điều khiển tải cảm (coil), cần mắc diode chống ngược song song tải

Kết nối

• Output: MIL 20 chân

  • Socket: XG5N-201 (Omron)

  • Contact: XG5W-0231 (Omron)

  • Dây: AWG22

• Nguồn & bus nội bộ:

  • Qua connector nội bộ R8

👉 Ưu điểm:

• Đấu nối nhanh

• Gọn tủ điện

• Dễ thay thế

Hiển thị trạng thái

• LED 2 màu: trạng thái module

• LED xanh: trạng thái output

Tiêu thụ & lắp đặt

• Dòng tiêu thụ tối đa: 110 mA

• Nhiệt độ hoạt động: -10 ~ 55°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: không khí sạch, không ăn mòn

• Lắp đặt: DIN rail

• Khối lượng: ~65 g

Hiệu năng

• Phân bổ dữ liệu: 1

• Số địa chỉ chiếm dụng: 1

Nguồn output

• 3 A DC (tổng)

• Có cầu chì nội (slow-blow, i²t max 5.04 A²s)

Cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)

• Độ bền điện: 1500 VAC / 1 phút

Phần mềm

• Phần mềm cấu hình: R8CFG

👉 Cần cáp chuyên dụng để kết nối PC

Tùy chọn

• /C01: phủ silicone

• /C02: phủ polyurethane

👉 Tăng độ bền trong môi trường khắc nghiệt
