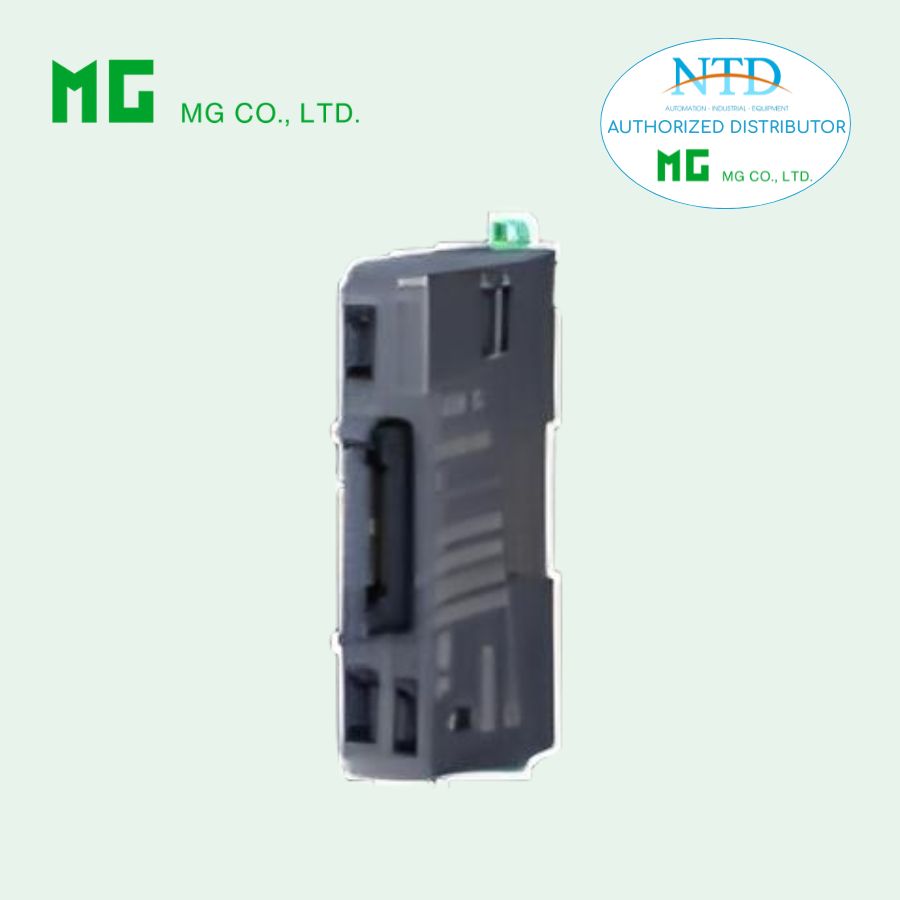

NPN Transistor Output Module R8-DCM16ALZ Của MG (M-System)

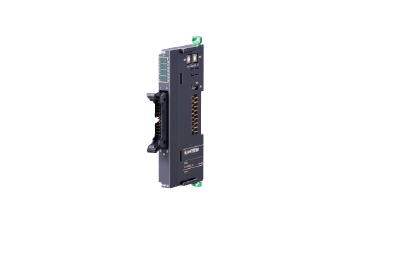

R8-DCM16ALZ – NPN Transistor Output Module (16 kênh, Full Interlock) - MG (M-System)

Mô tả

R8-DCM16ALZ là module ngõ ra số (digital output) thuộc hệ Remote I/O R8, dùng để:

• Xuất tín hiệu ON/OFF (digital) từ PLC/DCS ra thiết bị ngoài

• Điều khiển tải như: relay, đèn, van điện từ

👉 Module sử dụng ngõ ra transistor NPN và tích hợp chức năng interlock toàn phần (full interlock).

👉 Khi có tín hiệu interlock → toàn bộ 16 output sẽ OFF ngay lập tức

👉 Điểm nổi bật:

• 16 kênh output dạng transistor NPN

• Kết nối MIL 20 chân

• Tích hợp:

  • Bảo vệ ngắn mạch

  • Bảo vệ quá nhiệt

• Có 1 ngõ vào interlock

• Hỗ trợ tắt toàn bộ output (full shutdown)

👉 Đơn giản – phù hợp cho E-stop hoặc safety tổng

Chức năng chính

• Xuất tín hiệu điều khiển ON/OFF

• Nhận tín hiệu interlock an toàn

• Ngắt toàn bộ output khi có interlock

👉 Phù hợp hệ cần dừng khẩn cấp (Emergency Stop)

Cấu hình & vận hành

• Địa chỉ module: DIP switch

• Điện trở cuối: tích hợp (DIP switch bật/tắt)

• Chế độ hoạt động: cấu hình qua DIP switch bên hông

Ngõ vào Interlock

• Số kênh: 1 input

• Loại: PNP (negative common)

• Điện áp: 24 VDC ±10%

Ngưỡng hoạt động

• ON:

  • ≥ 15 VDC

  • ≥ 2.3 mA

• OFF:

  • ≤ 5 VDC

  • ≤ 1 mA

Thông số

• Dòng vào: ≤ 4.5 mA

• Trở kháng: ~ 5.7 kΩ

• Thời gian đáp ứng:

  • ON: ≤ 2 ms

  • OFF: ≤ 2 ms

👉 Khi interlock ON → tất cả output OFF

Ngõ ra (Output)

• Loại: NPN (negative common)

• Số kênh: 16 điểm

• Điện áp tải: 24 VDC ±10%

Dòng tải

• 0.1 A / điểm

• 1.6 A / COM

Thông số điện

• Điện áp dư: ≤ 0.5 V

• Dòng rò: ≤ 0.1 mA

Tốc độ đáp ứng

• ON delay: ≤ 0.5 ms

• OFF delay: ≤ 1.5 ms

Bảo vệ

• Bảo vệ ngắn mạch

• Bảo vệ quá nhiệt

👉 Lưu ý: Với tải cảm, cần mắc diode chống ngược song song tải

Kết nối

Input (Interlock)

• e-CON 4 chân

  • Connector: XN2D-1474-S002 (Omron)

  • Cable: XN2A-1470

  • Dây: 0.08 – 0.5 mm²

Output

• MIL 20 chân

  • Connector: XG4A-2034 (Omron)

  • Socket: XG5N-201

  • Contact: XG5W-0231

Nguồn & bus

• Qua connector nội bộ R8

👉 Ưu điểm:

• Đấu nối nhanh

• Gọn tủ điện

• Dễ thay thế

Hiển thị trạng thái

• LED 2 màu: trạng thái module

• LED xanh: trạng thái output

• LED đỏ: trạng thái interlock

Tiêu thụ & lắp đặt

• Dòng tiêu thụ tối đa: 160 mA

• Nhiệt độ hoạt động: -10 ~ 55°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: không ăn mòn, không bụi nặng

• Lắp đặt: DIN rail

• Khối lượng: ~110 g

Hiệu năng

• Phân bổ dữ liệu: 1

• Số địa chỉ chiếm dụng: 1

Nguồn output

• Ngõ ra:

  • 3 A DC (tổng)

  • Có cầu chì nội (slow-blow)

• Ngõ vào:

  • 50 mA DC / kênh

Cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)

• Độ bền điện: 1500 VAC / 1 phút

Phần mềm & tương thích

• Phần mềm cấu hình: R8CFG

👉 Lưu ý:

• Khi dùng với module R8-NM1

• Cần firmware Ver.1.04 trở lên

Tùy chọn

• /C01: phủ silicone

• /C02: phủ polyurethane

👉 Tăng độ bền trong môi trường khắc nghiệt
