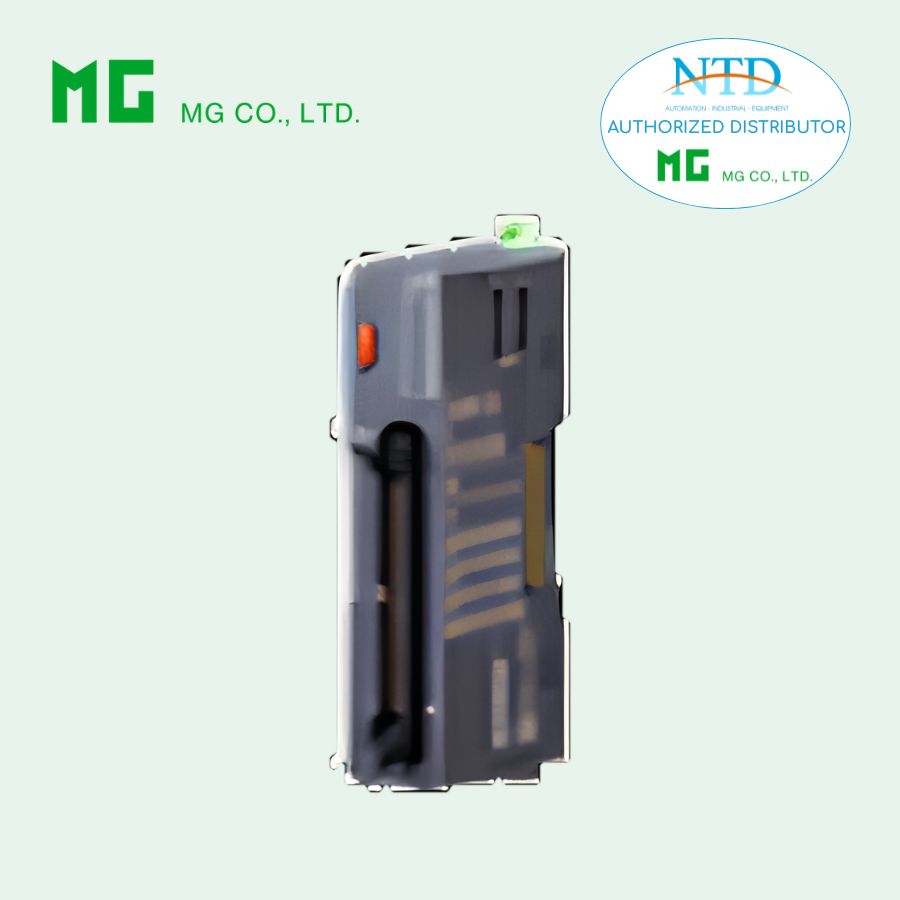

R8-DCM32B2 – PNP Transistor Output Module (32 kênh) - MG (M-System)

Mô tả

R8-DCM32B2 là module ngõ ra số (digital output) thuộc hệ Remote I/O R8, dùng để:

• Xuất tín hiệu ON/OFF (digital) từ PLC/DCS ra thiết bị ngoài
• Điều khiển tải như: relay, đèn, van điện từ, contactor nhỏ

👉 Module sử dụng ngõ ra transistor PNP, phù hợp hệ điều khiển 24VDC công nghiệp.

👉 Điểm nổi bật:

• 32 kênh output dạng transistor PNP
• Thiết kế nhỏ gọn
• Kết nối MIL 40 chân (đấu dây nhanh, gọn)
• Tích hợp:
  • Bảo vệ ngắn mạch
  • Bảo vệ quá nhiệt
• Tốc độ đáp ứng nhanh (ms)

Chức năng chính

• Nhận dữ liệu từ hệ I/O R8
• Xuất tín hiệu điều khiển ON/OFF ra thiết bị ngoài
• Bảo vệ module và tải khi có sự cố

Cấu hình & vận hành

• Địa chỉ module: DIP switch
• Chế độ cấu hình: DIP switch bên hông
• Trạng thái khi mất truyền thông: có thể chọn (DIP switch)
• Điện trở cuối: tích hợp (DIP switch bật/tắt)

Ngõ ra (Output)

• Loại: PNP (positive common)
• Số kênh: 32 điểm
• Điện áp tải: 24 VDC ±10%
• Dòng tải:
  • 50 mA / điểm
  • 1.6 A / COM
• Điện áp dư: ≤ 0.5 V
• Dòng rò: ≤ 0.1 mA

Tốc độ đáp ứng

• ON delay: ≤ 0.5 ms
• OFF delay: ≤ 1.5 ms

👉 Có thể điều khiển tín hiệu nhanh (phù hợp ứng dụng tự động hóa)

Bảo vệ

• Bảo vệ ngắn mạch
• Bảo vệ quá nhiệt

👉 Lưu ý: Khi điều khiển tải cảm (cuộn coil), cần mắc diode chống ngược song song tải

Kết nối

• Output: MIL connector 40 chân
  • Connector: XG4A-4034 (Omron)
  • Socket khuyến nghị: XG5N-401
  • Contact: XG5W-0231
• Dây phù hợp: AWG22
• Nguồn & bus nội bộ:
  • Qua connector nội bộ R8

👉 Ưu điểm:

• Đấu nối nhanh
• Gọn gàng tủ điện
• Dễ thay thế

Hiển thị trạng thái

• LED 2 màu (đỏ/xanh): trạng thái module
• LED xanh:
  • Hiển thị output
  • Chuyển giữa nhóm 1–16 / 17–32

Tiêu thụ & lắp đặt

• Dòng tiêu thụ tối đa: 110 mA
• Nhiệt độ hoạt động: -10 ~ 55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Môi trường: không khí sạch, không ăn mòn
• Lắp đặt: DIN rail
• Khối lượng: ~110 g

Hiệu năng

• Phân bổ dữ liệu: 1
• Số địa chỉ chiếm dụng: 2
• Điện trở cách điện: ≥ 100 MΩ (500 VDC)
• Độ bền điện: 1500 VAC / 1 phút

Phần mềm & tương thích

• Phần mềm cấu hình: R8CFG
• Lưu ý:
  • Khi dùng với module mạng R8-NECT1
  • Cần firmware Ver.1.30 trở lên

Tùy chọn

• /C01: phủ silicone
• /C02: phủ polyurethane
