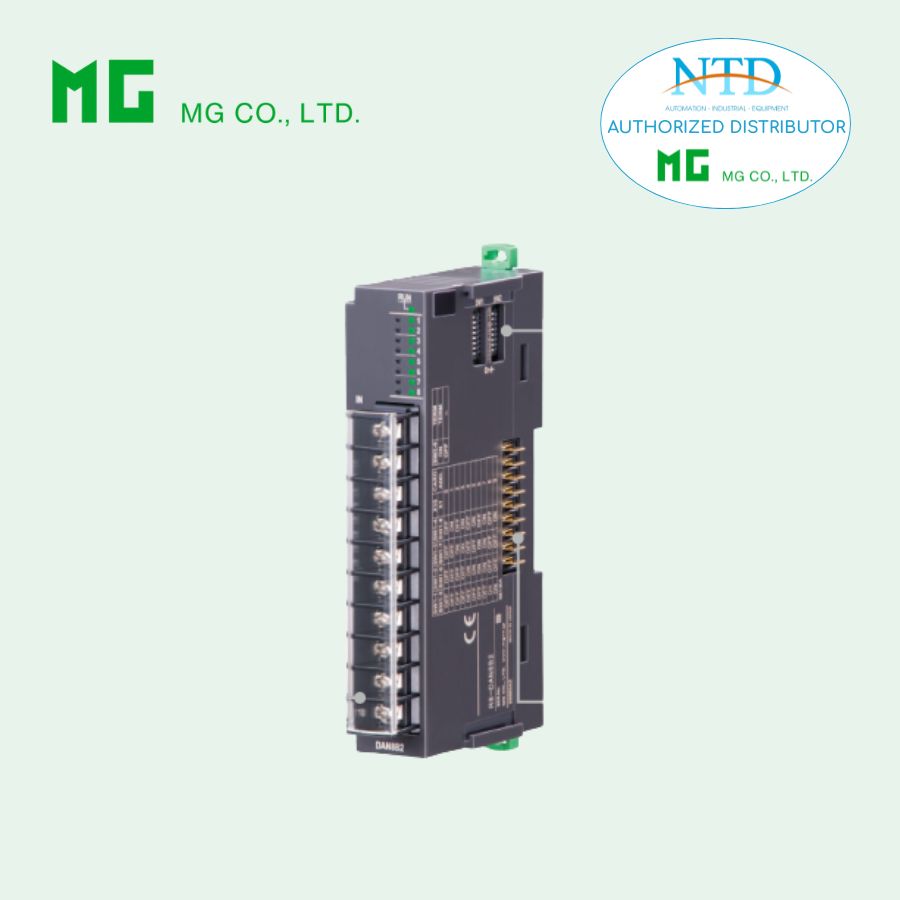

R8-DCN8B2 – MÔ-ĐUN ĐẦU RA TRANSISTOR PNP 8 KÊNH – MG (M-SYSTEM)

Thông tin sản phẩm

• Model: R8-DCN8B2

• Dòng: Remote I/O R8 Series

• Loại: Mô-đun ngõ ra số (Transistor Output – PNP)

• Số kênh: 8 output

• Kiểu đấu nối: Terminal vít M3

• Tích hợp: Bảo vệ ngắn mạch

Chức năng & đặc điểm

• 8 kênh ngõ ra số dạng transistor

• Loại PNP (sourcing output)

• Thiết kế nhỏ gọn

• Kết nối bằng terminal vít M3 chắc chắn

• Tích hợp bảo vệ ngắn mạch và quá nhiệt

• Cấu hình dễ dàng bằng phần mềm PC (R8CFG)

• LED hiển thị trạng thái từng kênh

MODEL: R8-DCN8B2[1]

Thông tin đặt hàng

• Mã sản phẩm: R8-DCN8B2[1]
  (Ví dụ: R8-DCN8B2/Q)

[1] Tùy chọn

• Để trống: Không có

• /Q: Có tùy chọn

Tùy chọn /Q

• /C01: Phủ silicone

• /C02: Phủ polyurethane

Sản phẩm liên quan

• Cáp cấu hình: MCN-CON hoặc COP-US

• Phần mềm cấu hình: R8CFG (tải từ website hãng)

Thông số chung

Kết nối

• Ngõ ra: Terminal vít M3 (lực siết: 0.6 N·m)

• Dây phù hợp: 0.3 – 0.75 mm² (AWG 22–20)

• Vật liệu terminal: thép mạ niken

• Nguồn nội & bus: cấp qua bus nội

Cách ly

• Cách ly giữa ngõ ra hoặc nguồn kích với bus nội hoặc nguồn nội

Cài đặt

• Địa chỉ mô-đun: DIP switch

• Trạng thái ngõ ra khi mất truyền thông: cài bằng DIP switch bên hông

• Điện trở kết thúc: tích hợp (mặc định OFF)

• Chế độ cấu hình: DIP switch bên hông

Hiển thị

• LED trạng thái: 2 màu (đỏ/xanh)

• LED trạng thái output: màu xanh

Thông số ngõ ra

• Loại: PNP (common âm)

• Số kênh: 8

• Điện áp tải định mức: 24 V DC ±10%

Dòng tải

• 0.1 A/kênh

• 0.8 A cho mỗi nhóm common

Đặc tính điện

• Điện áp dư: ≤ 0.5 V

• Dòng rò: ≤ 0.1 mA

Thời gian đáp ứng

• ON: ≤ 0.5 ms

• OFF: ≤ 1.5 ms

Bảo vệ

• Bảo vệ ngắn mạch

• Bảo vệ quá nhiệt
  👉 Khi điều khiển tải cảm (relay, cuộn coil), cần mắc diode song song với tải

Lắp đặt

• Dòng tiêu thụ tối đa: 110 mA

• Nhiệt độ hoạt động: -10 đến +55°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: không khí ăn mòn, ít bụi

• Lắp đặt: thanh DIN

• Khối lượng: 110 g

Hiệu suất

• Phân bổ dữ liệu: 1

• Số địa chỉ sử dụng: 1

Nguồn cấp tại ngõ ra

• 0.5 A DC/kênh

• Tổng: 3 A DC

• Cầu chì nội: 3 A (loại chậm – slow blow)

Cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Độ bền điện môi

• 1500 V AC / 1 phút
  (giữa ngõ ra hoặc nguồn kích với bus nội hoặc nguồn nội với đất)
