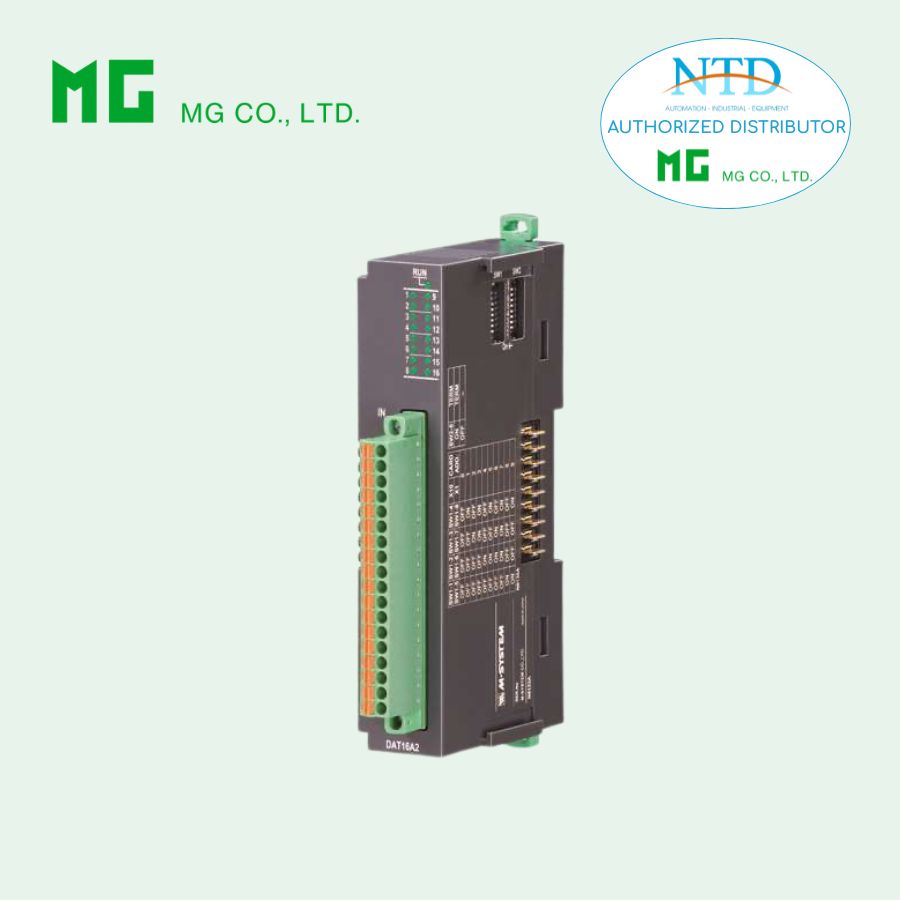

Mô đun ngõ ra số R8-DCT16A2 Của MG (M-System)

R8-DCT16A2 – NPN Transistor Output Module (16 kênh) - MG (M-System)

Mô tả

R8-DCT16A2 là module ngõ ra số (digital output) thuộc hệ Remote I/O R8, dùng để:

• Xuất tín hiệu ON/OFF (digital) từ PLC/DCS ra thiết bị ngoài

• Điều khiển tải như: relay, đèn, van điện từ, contactor

👉 Module sử dụng ngõ ra transistor NPN, phù hợp hệ điều khiển kiểu sink (0V).

👉 Điểm nổi bật:

• 16 kênh output dạng transistor NPN

• Kết nối terminal kẹp (tension clamp) – không cần cos

• Thiết kế nhỏ gọn, dễ lắp đặt

• Tích hợp:

  • Bảo vệ ngắn mạch

  • Bảo vệ quá nhiệt

• Tốc độ đáp ứng nhanh

Chức năng chính

• Nhận dữ liệu từ hệ I/O R8

• Xuất tín hiệu điều khiển ON/OFF ra thiết bị ngoài

• Bảo vệ hệ thống khi có sự cố tải

Cấu hình & vận hành

• Địa chỉ module: DIP switch

• Chế độ cấu hình: DIP switch bên hông

• Trạng thái khi mất truyền thông: có thể chọn (DIP switch)

• Điện trở cuối: tích hợp (DIP switch bật/tắt)

Ngõ ra (Output)

• Loại: NPN (negative common)

• Số kênh: 16 điểm

• Điện áp tải: 24 VDC ±10%

Dòng tải

• 0.1 A / điểm

• 1.6 A / COM

Thông số điện

• Điện áp dư: ≤ 0.5 V

• Dòng rò: ≤ 0.1 mA

Tốc độ đáp ứng

• ON delay: ≤ 0.5 ms

• OFF delay: ≤ 1.5 ms

👉 Phù hợp điều khiển tín hiệu nhanh trong tự động hóa

Bảo vệ

• Bảo vệ ngắn mạch

• Bảo vệ quá nhiệt

👉 Lưu ý: Với tải cảm (cuộn coil), cần mắc diode chống ngược song song tải

Kết nối

• Output: Terminal kẹp (tension clamp)

  • Dây: 0.2 – 1.5 mm²

  • Tuốt dây: 10 mm

• Nguồn & bus nội bộ:

  • Qua connector nội bộ R8

👉 Ưu điểm:

• Đấu dây nhanh, không cần cos

• Chống rung tốt

• Dễ bảo trì

Hiển thị trạng thái

• LED 2 màu (đỏ/xanh): trạng thái module

• LED xanh: hiển thị trạng thái từng output

Tiêu thụ & lắp đặt

• Dòng tiêu thụ tối đa: 110 mA

• Nhiệt độ hoạt động: -10 ~ 55°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: không khí sạch, không ăn mòn

• Lắp đặt: DIN rail

• Khối lượng: ~110 g

Hiệu năng

• Phân bổ dữ liệu: 1

• Số địa chỉ chiếm dụng: 1

Nguồn output

• Dòng định mức: 3 A DC (tổng)

• Cầu chì nội:

  • Loại chậm (slow-blow)

  • i²t max: 5.04 A²s

Cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)

• Độ bền điện: 1500 VAC / 1 phút

Phần mềm

• Phần mềm cấu hình: R8CFG

👉 Cần cáp chuyên dụng để kết nối PC (xem manual)

Tùy chọn

• /C01: phủ silicone

• /C02: phủ polyurethane
