Module Output Relay (4 kênh) R8-DCT4D Của MG (M-System)

R8-DCT4D – Module Output Relay (4 kênh) - MG (M-System)

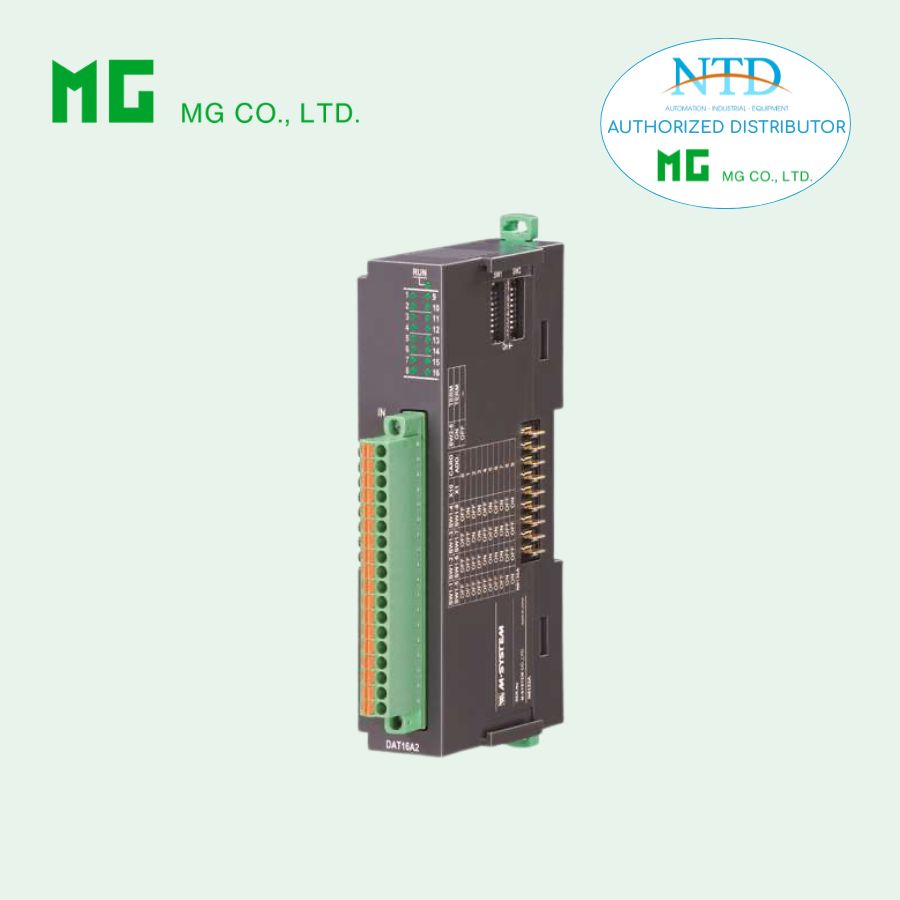

Mô tả

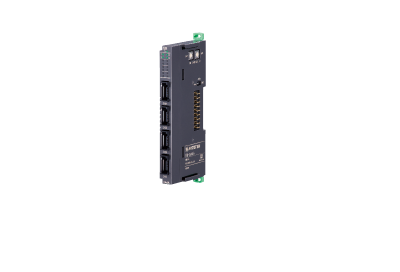

R8-DCT4D là module ngõ ra relay (digital output) thuộc hệ Remote I/O R8.

👉 Chức năng:

• Nhận tín hiệu điều khiển từ PLC/DCS

• Đóng/ngắt tiếp điểm relay để điều khiển thiết bị ngoài

📌 Ví dụ:

• Bật/tắt motor

• Điều khiển đèn, còi

• Điều khiển contactor, van điện từ

👉 Điểm nổi bật

• 4 kênh relay output

• Mỗi kênh là tiếp điểm độc lập (dry contact)

• Chịu tải cao (AC/DC)

• Kết nối dạng terminal kẹp (tension clamp) → chắc chắn, dễ thi công

• Có cách ly giữa các kênh

Chức năng chính

• Chuyển tín hiệu số từ PLC → đóng/ngắt relay

• Điều khiển thiết bị công suất hoặc tín hiệu

Ngõ ra (Output)

• Loại: Relay contact

• Số kênh: 4 điểm

Đặc điểm relay

• Mỗi kênh có tiếp điểm riêng (không chung COM)
  👉 An toàn & linh hoạt hơn

Thông số tải

• Dòng tối đa: 2 A / kênh

Tải định mức

• 250 VAC / 2 A (cosφ = 1)

• 30 VDC / 2 A

Giới hạn chuyển mạch

• Điện áp tối đa:

  • 250 VAC

  • 30 VDC

• Công suất:

  • 500 VA (AC)

  • 60 W (DC)

Tải nhỏ nhất

• 5 VDC / 1 mA

👉 Dùng được cả tín hiệu nhỏ

Tốc độ đóng cắt

• ON delay: ≤ 10 ms

• OFF delay: ≤ 10 ms

👉 Không phù hợp điều khiển tốc độ cao (so với transistor)

Tuổi thọ relay

• 20 triệu lần đóng/cắt (cơ khí)

Lưu ý quan trọng

⚠️ Khi điều khiển tải cảm (cuộn coil, motor…):

👉 Cần thêm:

• Diode chống ngược (DC)

• RC snubber (AC)

➡️ Tránh:

• Cháy tiếp điểm

• Nhiễu hệ thống

Kết nối

• Terminal: Tension clamp

  • Dây: 0.2 – 2.5 mm²

  • Tuốt dây: 10 mm

👉 Ưu điểm:

• Không cần siết vít

• Lắp nhanh, chắc

Cách ly

✅ Cách ly giữa:

• Output 1 ↔ Output 2 ↔ Output 3 ↔ Output 4

• Output ↔ hệ thống

👉 Tăng độ an toàn & chống nhiễu

Cấu hình & vận hành

• Địa chỉ module: DIP switch

• Trạng thái khi mất truyền thông: có thể chọn

• Có điện trở cuối (terminator)

Hiển thị trạng thái

• LED hệ thống: đỏ/xanh

• LED output: xanh

Tiêu thụ & lắp đặt

• Dòng tiêu thụ: 100 mA

• Dòng excitation: 40 mA

• Nhiệt độ: -10 ~ 55°C

• Độ ẩm: 30 – 90% RH

• Lắp DIN rail

• Khối lượng: 120 g

Hiệu năng & cách điện

Cách điện

• ≥ 100 MΩ (500 VDC)

Độ bền điện

• 1500 VAC / 1 phút

👉 Cao hơn module analog → phù hợp tải công suất

Dữ liệu

• Data allocation: 1 word

• Số địa chỉ: 1

Tùy chọn

• /C01: phủ silicone

• /C02: phủ polyurethane

Tóm tắt dễ hiểu

👉 R8-DCT4D = Module xuất tín hiệu ON/OFF bằng relay (4 kênh)

✔ Phù hợp:

• Điều khiển thiết bị AC/DC

• Tải công suất trung bình

• Hệ cần cách ly điện
