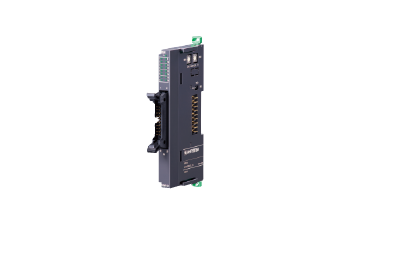

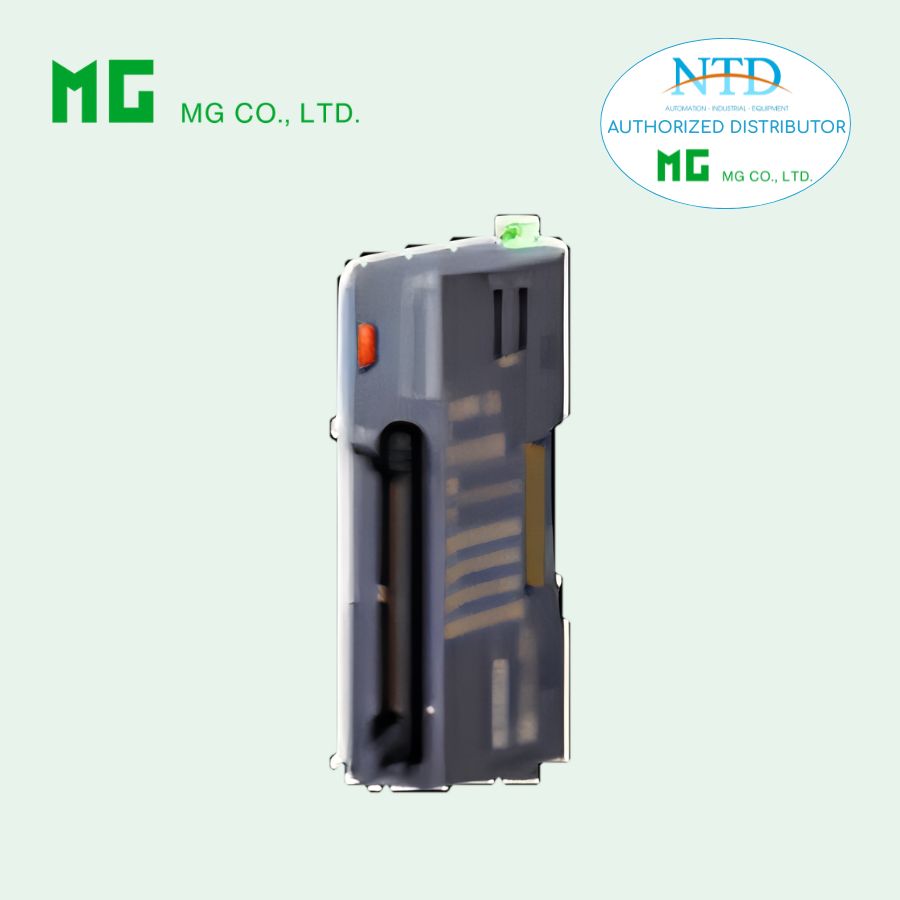

Mô đun Input Analog R8-FS16N Của MG (M-System)

R8-FS16N – Module Analog Input (Voltage/Current) 16 kênh - MG (M-System)

Mô tả

R8-FS16N là module ngõ vào analog thuộc hệ Remote I/O R8, dùng để:

• Đọc tín hiệu điện áp (V) hoặc dòng điện (mA) từ cảm biến

• Chuyển đổi sang dữ liệu số để gửi về PLC/DCS

👉 Đặc biệt:

• Mỗi kênh có thể chọn độc lập V hoặc mA

• Có nguồn cấp cảm biến (excitation) tích hợp

👉 Điểm nổi bật

• 16 kênh analog input

• Hỗ trợ:

  • Voltage: -10 ~ +10 V

  • Current: -20 ~ +20 mA

• Chọn loại tín hiệu bằng phần mềm

• Có thể cấp nguồn cho sensor trực tiếp

• Kết nối MIL 40 chân

• Độ chính xác cao

Chức năng chính

• Nhận tín hiệu analog từ:

  • Cảm biến áp suất

  • Nhiệt độ (transmitter)

  • Lưu lượng

  • Mức

• Chuyển đổi → dữ liệu số (digital)

• Truyền về hệ điều khiển

Cấu hình & vận hành

• Cấu hình bằng phần mềm: R8CFG

• Có thể:

  • Chọn từng kênh là Voltage hoặc Current

  • Scale dữ liệu (0–10000)

• Địa chỉ module: Rotary switch

• Điện trở cuối: DIP switch

Ngõ vào (Input)

1. Điện áp (Voltage)

• Dải đo: -10 ~ +10 VDC

• Trở kháng: ≥ 1 MΩ

• Dải hoạt động: -5% ~ +105%

2. Dòng điện (Current)

• Dải đo: -20 ~ +20 mA

• Trở kháng: 50 Ω

• Dải hoạt động: -5% ~ +105%

👉 Mặc định nhà máy:

• Tất cả kênh = Voltage (-10 ~ +10 V)

Độ chính xác

• Voltage: ±0.05%

• Current: ±0.1%

⚠️ Lưu ý:

• Độ chính xác phụ thuộc vào span cài đặt

Ví dụ dễ hiểu

• Cài: 1–5 V

• Sai số thực:

👉 = (20V / 4V) × 0.05% = 0.25%

Tốc độ & xử lý

• Chu kỳ chuyển đổi: 8 ms

• Hằng số thời gian: ~ 1 ms

Dữ liệu

• Dải dữ liệu: 0 – 10000

• Có thể scale theo yêu cầu

Kết nối

• Input: MIL 40 chân

  • Socket: XG5N-401 (Omron)

  • Contact: XG5W-0231 (Omron)

  • Dây: AWG22

• Có thể:

  • Lấy nguồn từ module cấp cho sensor

  • Nhận tín hiệu trực tiếp từ sensor

Cách ly

⚠️ Non-isolated (không cách ly giữa các kênh)

👉 Nghĩa là:

• Các kênh dùng chung mass

• Cần chú ý chống nhiễu và vòng lặp mass

Tiêu thụ & lắp đặt

• Dòng tiêu thụ: 100 mA

• Nhiệt độ: -10 ~ 55°C

• Độ ẩm: 30 – 90% RH

• Lắp đặt: DIN rail

• Khối lượng: 110 g

Hiệu năng

• Data allocation: 2 word

• Số địa chỉ: 8

Nguồn cấp sensor

• Output: 3 A DC tổng

• Có cầu chì nội bảo vệ

Độ ổn định nhiệt

• ±0.015 % / °C

Cách điện

• ≥ 100 MΩ (500 VDC)

• 1500 VAC / 1 phút

Tùy chọn

• /C01: phủ silicone

• /C02: phủ polyurethane

👉 Dùng trong môi trường:

• Ẩm

• Bụi

• Hóa chất nhẹ
