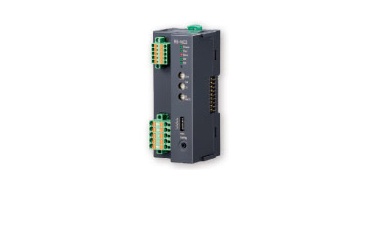

R8-NC3 – CC-Link Power/Network Module - MG (M-System)

Mô tả

R8-NC3 là module trung tâm của hệ Remote I/O R8, dùng để:

• Kết nối hệ I/O với mạng CC-Link
• Cấp nguồn và quản lý toàn bộ module I/O trong hệ

👉 Đây là module bắt buộc khi sử dụng hệ R8 với CC-Link.

👉 Điểm nổi bật:

• Hỗ trợ kết hợp analog + digital I/O linh hoạt
• Giao thức CC-Link tốc độ cao (Ver.2.00)
• Thiết kế nhỏ gọn, tiết kiệm không gian
• Hỗ trợ tới 64 điểm analog (mở rộng)
• Cấp nguồn cho tối đa 16 module I/O

Chức năng chính

• Gateway giữa PLC/DCS ↔ hệ I/O R8
• Cấp nguồn:
  • 5V nội bộ cho module
  • 24V excitation cho I/O
• Quản lý dữ liệu & truyền thông CC-Link

Cấu hình hệ thống

• Số module I/O tối đa: 16
• Dòng tiêu thụ I/O tối đa: 1.6 A

👉 Phù hợp:

• Hệ PLC công nghiệp
• Hệ DCS
• Hệ thống giám sát phân tán

Truyền thông CC-Link

• Chuẩn: CC-Link Ver.2.00
• Loại trạm: Remote device station
• Số node chiếm dụng:
  4 node (112 I/O points, 16 words) × m
• Cáp: CC-Link chuyên dụng (Mitsubishi Electric)

Thông số truyền

• Tốc độ:
  • 156 kbps
  • 625 kbps
  • 2.5 Mbps
  • 5 Mbps
  • 10 Mbps
• Mở rộng chu kỳ: 2 hoặc 4 (DIP switch)

Cấu hình

• Địa chỉ trạm: Rotary switch (1 – 64)
• Baud rate: Rotary switch
• Điện trở cuối: tích hợp (DIP switch bật/tắt)

Nguồn cấp & phân phối

Nguồn chính

• 24 VDC ±10%
• Công suất: ≤ 12 W

Nguồn nội bộ

• 5 VDC / 1.6 A

Nguồn kích (excitation)

• 24 VDC ±10%
• Dòng tối đa: 10 A

👉 Cấp nguồn cho toàn bộ module qua bus nội bộ

Kết nối

• Nguồn: terminal kẹp (tension clamp)
  • 0.2 – 2.5 mm²
• CC-Link: terminal kẹp
  • 0.2 – 1.5 mm²
• Bus nội bộ: connector

👉 Ưu điểm:

• Đấu dây nhanh
• Chống rung tốt
• Tiếp xúc ổn định
• Dễ bảo trì

Hiển thị trạng thái

LED:

• Power
• Run
• Error
• SD (Send)
• RD (Receive)

Phần mềm & phụ kiện

• Phần mềm: R8CFG
• Cáp cấu hình: MCN-CON / COP-US

Điều kiện môi trường

• Nhiệt độ: 0 ~ 55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Môi trường: không khí sạch, không ăn mòn
• Lắp đặt: DIN rail
• Khối lượng: ~180 g

Hiệu năng cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)
• Độ bền điện: 500 VAC / 1 phút

Tùy chọn

• /UL: đạt chuẩn UL + CE
• /C01: phủ silicone
• /C02: phủ polyurethane
