R8-ND1 – DeviceNet Power/Network Module - MG (M-System)

R8-ND1 – DeviceNet Power/Network Module - MG (M-System)

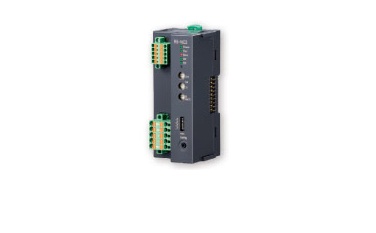

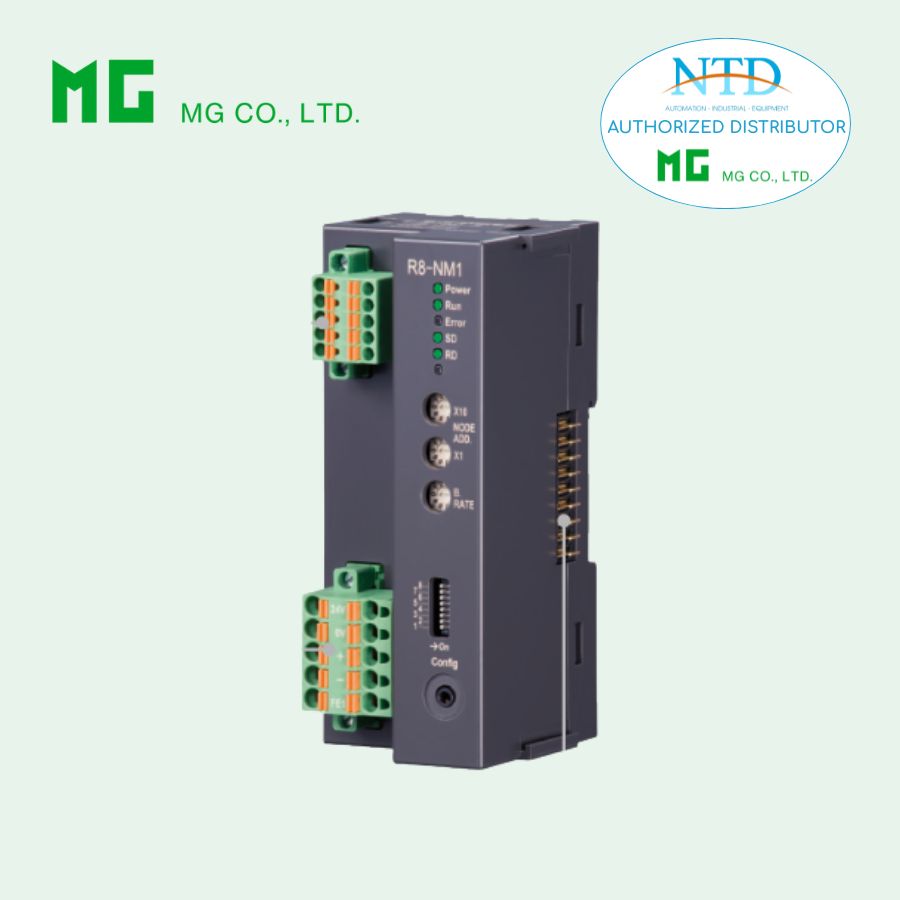

Thông tin tổng quan

• Model: R8-ND1
• Dòng: R8 Series
• Loại: Module nguồn & truyền thông (Power/Network Module)
• Chuẩn mạng: DeviceNet
• Nguồn cấp: 24 VDC
• Thương hiệu: MG (M-System)
• Xuất xứ: Nhật Bản

Mô tả

R8-ND1 là module trung tâm trong hệ thống Remote I/O R8, đảm nhiệm:

• Cấp nguồn cho toàn bộ hệ thống I/O
• Kết nối truyền thông DeviceNet với PLC/DCS

👉 Đây là module bắt buộc khi sử dụng hệ R8 với DeviceNet.

👉 Điểm nổi bật:

• Cho phép kết hợp linh hoạt analog + digital I/O
• Thiết kế gọn, tiết kiệm không gian tủ điện
• Cấp nguồn nội bộ cho tối đa 16 module I/O

Chức năng chính

• Gateway giữa I/O module ↔ mạng DeviceNet
• Cấp nguồn:
  • Nguồn nội bộ (5V) cho module
  • Nguồn kích (24V) cho I/O
• Quản lý truyền thông & dữ liệu

Cấu hình hệ thống

• Số module I/O tối đa: 16
• Dòng tiêu thụ I/O tối đa: 1.6 A

👉 Phù hợp:

• Hệ thống PLC
• Hệ DCS
• Tủ điều khiển phân tán

Truyền thông DeviceNet

• Node address: 0 – 63 (rotary switch)
• Baud rate:
  • 125 kbps
  • 250 kbps
  • 500 kbps
• Dung lượng dữ liệu: 8 → 64 words (cấu hình được)
• Nguồn mạng:
  • Điện áp: 11 – 25 VDC
  • Dòng: ≤ 50 mA

Nguồn cấp & phân phối

Nguồn chính

• 24 VDC ±10%
• Công suất tiêu thụ: ~12 W

Nguồn nội bộ

• 5 VDC
• Dòng tối đa: 1.6 A

Nguồn kích (excitation supply)

• 24 VDC ±10%
• Dòng tối đa: 10 A

👉 Cấp cho toàn bộ module I/O qua bus nội bộ

Kết nối

• DeviceNet: terminal kẹp (tension clamp)
• Nguồn & I/O bus: terminal + connector nội bộ

👉 Hỗ trợ:

• Đấu dây nhanh
• Kết nối chắc chắn
• Giảm lỗi tiếp xúc

Hiển thị trạng thái

• LED:
  • Power (nguồn)
  • RUN (hoạt động)
  • NS (Network Status)
  • MS (Module Status)

Phần mềm & phụ kiện

• Phần mềm cấu hình: R8CFG
• Cáp cấu hình: COP-US
• File EDS: dùng cho cấu hình DeviceNet

Điều kiện môi trường

• Nhiệt độ: -10 ~ 55°C
• Độ ẩm: 30 – 90% RH
• Không khí sạch, không ăn mòn
• Lắp DIN rail
• Khối lượng: ~180 g

Hiệu năng cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)
• Độ bền điện: 1500 VAC / 1 phút

Tùy chọn

• /C01: phủ silicone
• /C02: phủ polyurethane

👉 Tăng độ bền trong môi trường khắc nghiệt

Ứng dụng điển hình

• Remote I/O cho PLC (Allen-Bradley, Omron,…)
• Hệ thống DCS nhà máy
• Tự động hóa phân tán
