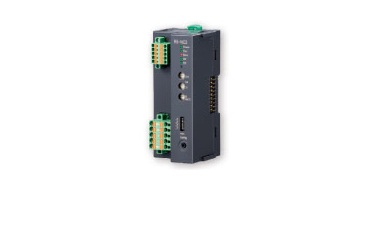

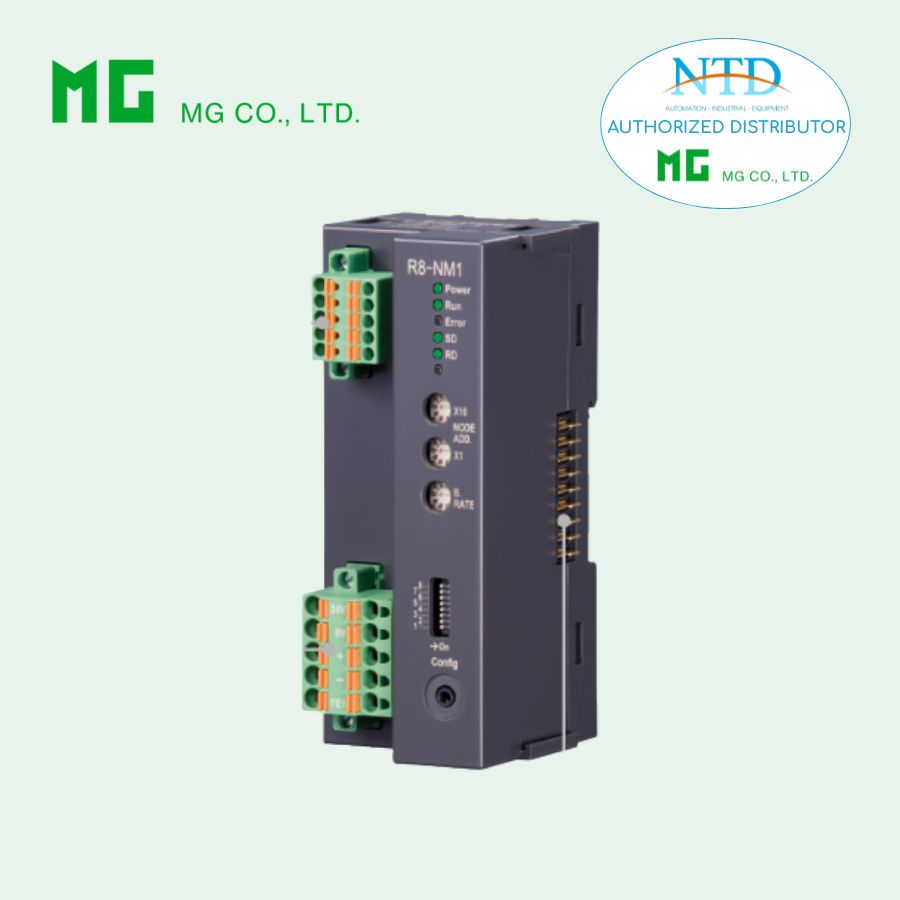

Modbus Power/Network Module R8-NM1 của MG

R8-NM1 – Modbus Power/Network Module - MG (M-System)

Thông tin tổng quan

• Model: R8-NM1

• Dòng: R8 Series

• Loại: Module nguồn & truyền thông (Power/Network Module)

• Chuẩn mạng: Modbus (RS-485)

• Nguồn cấp: 24 VDC

• Thương hiệu: MG (M-System)

• Xuất xứ: Nhật Bản

Mô tả

R8-NM1 là module trung tâm của hệ Remote I/O R8, dùng để:

• Kết nối hệ I/O với mạng Modbus (RS-485)

• Cấp nguồn và quản lý toàn bộ module I/O trong hệ

👉 Đây là module bắt buộc khi sử dụng hệ R8 với Modbus.

👉 Điểm nổi bật:

• Hỗ trợ kết hợp analog + digital I/O linh hoạt

• Chuẩn Modbus RTU/ASCII phổ biến

• Thiết kế gọn, tiết kiệm không gian tủ điện

• Cấp nguồn cho tối đa 16 module I/O

Chức năng chính

• Gateway giữa PLC/DCS ↔ hệ I/O R8

• Cấp nguồn:

  • 5V nội bộ cho module

  • 24V excitation cho I/O

• Quản lý dữ liệu & truyền thông

Cấu hình hệ thống

• Số module I/O tối đa: 16

• Dòng tiêu thụ I/O tối đa: 1.6 A

👉 Phù hợp:

• Hệ PLC công nghiệp

• Hệ DCS

• Hệ thống giám sát phân tán

Truyền thông Modbus

• Chuẩn: RS-485 (TIA/EIA-485-A)

• Chế độ: Half-duplex

• Giao thức:

  • Modbus RTU (Binary)

  • Modbus ASCII

Thông số truyền

• Baud rate:

  • 4800 / 9600 / 19.2k / 38.4 kbps

• Parity: None / Even / Odd

• Khoảng cách: ≤ 500 m

• Cáp: twisted pair có shield

Cấu hình

• Địa chỉ node: rotary switch

• Baud rate & format: DIP switch

• Điện trở cuối: tích hợp (bật/tắt DIP)

Nguồn cấp & phân phối

Nguồn chính

• 24 VDC ±10%

• Công suất: ~12 W

Nguồn nội bộ

• 5 VDC / 1.6 A

Nguồn kích (excitation)

• 24 VDC ±10%

• Dòng tối đa: 10 A

👉 Cấp nguồn cho toàn bộ module qua bus nội bộ

Kết nối

• Modbus (RS-485): terminal kẹp

• Nguồn & I/O: terminal + connector nội bộ

👉 Ưu điểm:

• Đấu dây nhanh

• Chống rung, tiếp xúc tốt

• Dễ bảo trì

Hiển thị trạng thái

• LED:

  • Power

  • Run

  • Error

  • SD (Send)

  • RD (Receive)

Phần mềm & phụ kiện

• Phần mềm: R8CFG

• Cáp cấu hình: COP-US

Điều kiện môi trường

• Nhiệt độ: -10 ~ 55°C

• Độ ẩm: 30 – 90% RH

• Không khí sạch, không ăn mòn

• Lắp DIN rail

• Khối lượng: ~160 g

Hiệu năng cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)

• Độ bền điện: 1500 VAC / 1 phút

Tùy chọn

• /C01: phủ silicone

• /C02: phủ polyurethane
