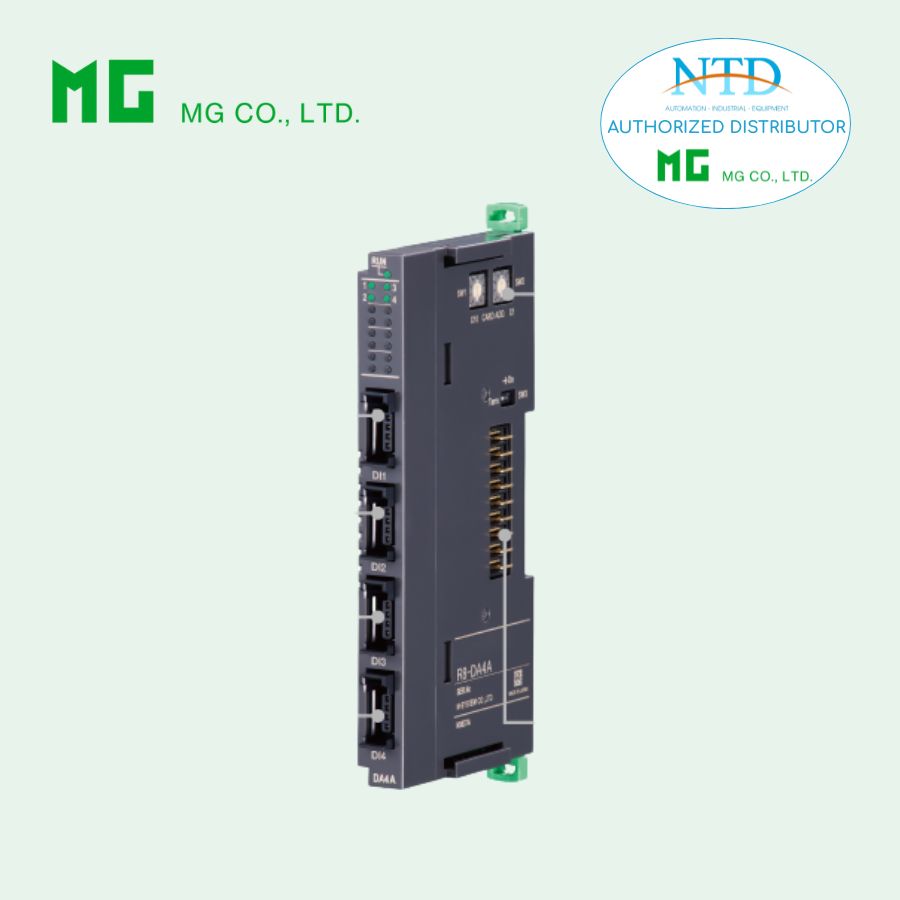

R8-PA4 – Module đếm xung (Pulse Input Counter, 4 kênh) - MG (M-System)

Mô tả

R8-PA4 là module đếm xung (totalized pulse input) thuộc hệ Remote I/O R8.

👉 Chức năng:

• Nhận xung từ thiết bị ngoài
• Đếm tổng số xung (counter)
• Gửi dữ liệu về PLC/DCS

📌 Khác với input thường:

• Không chỉ ON/OFF
• Mà tích lũy số xung

👉 Điểm nổi bật

• 4 kênh đếm xung độc lập
• Hỗ trợ nhiều loại input:
  • NPN
  • PNP
  • Voltage pulse
• Đếm được số rất lớn (32-bit)
• Kích thước nhỏ gọn

Các phiên bản (rất quan trọng khi chọn)

👉 Ví dụ:

• R8-PA4A → dùng sensor NPN
• R8-PA4B → dùng sensor PNP
• R8-PA4C → dùng xung điện áp

Nguyên lý hoạt động

🔹 Module đếm gì?

• Mỗi xung ON → +1 count

🔹 Dải đếm

• 0 → 4,294,967,295 (32-bit)

👉 Rất lớn → dùng cho:

• Lưu lượng
• Sản lượng
• Encoder đơn giản

🔹 Khi tràn (overflow)**

• Reset về:
  • 0 hoặc 1 (cấu hình được)

Thông số quan trọng

Số kênh

• 4 input độc lập

Tần số tối đa

• 100 Hz

⚠️ Lưu ý:

• Không phải high-speed counter

Yêu cầu xung

• ON/OFF tối thiểu:
  • 5 ms

Thông số theo từng loại input

🔹 NPN / PNP input

• Điện áp:
  • 24 VDC ±10%
• ON:
  • ≤ 4 V hoặc ≤ 900 Ω
• OFF:
  • ≥ 16 V hoặc ≥ 10 kΩ

🔹 Voltage pulse input

• Điện áp tối đa:
  • ~24 VDC
• ON:
  • ≥ 16 V
  • ≥ 3.7 mA
• OFF:
  • ≤ 5 V
  • ≤ 1 mA

Đặc tính điện

• Dòng vào: ≤ 5.5 mA / kênh
• Trở kháng: ~ 4.4 kΩ

Tốc độ phản hồi

• ON delay: ≤ 2 ms
• OFF delay: ≤ 2 ms

Cập nhật dữ liệu

• Chu kỳ cập nhật:
  • 10 ms

Cấp nguồn cho input

• 0.1 A / kênh
• Tổng: 0.4 A

👉 Có thể cấp nguồn cho sensor

Kết nối

• Input: e-CON 4 chân
  • Dây: 0.08 – 0.5 mm²

Cách ly

✅ Cách ly:

• Input ↔ hệ thống
• Bus ↔ nguồn

Cấu hình & vận hành

• Địa chỉ: Rotary switch
• Có điện trở cuối

Hiển thị

• LED hệ thống: đỏ/xanh
• LED input: xanh

Tiêu thụ & lắp đặt

• Dòng tiêu thụ: 80 mA
• Nhiệt độ: -10 ~ 55°C
• DIN rail
• Khối lượng: 60 g
