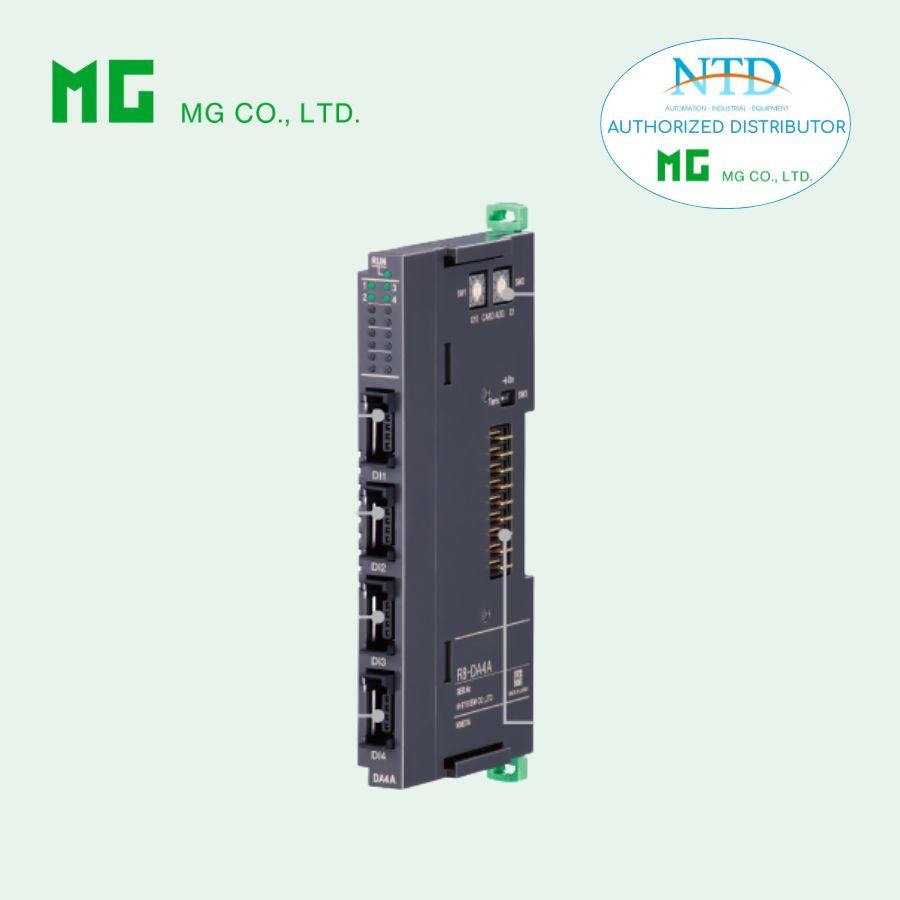

Mô đun xuất xung (NPN, 4 kênh) R8-PC4A của MG (M-System)

R8-PC4A – Module Pulse Output (NPN, 4 kênh) - MG (M-System)

Mô tả

R8-PC4A là module xuất xung (pulse output) thuộc hệ Remote I/O R8.

👉 Chức năng:

• Phát xung ON/OFF dạng pulse train

• Điều khiển:

  • Bộ đếm (counter)

  • Bộ chia xung

  • Thiết bị nhận xung

📌 Khác với output thường:

• Không chỉ ON/OFF

• Mà xuất chuỗi xung có tần số & số lượng xác định

👉 Điểm nổi bật

• 4 kênh transistor NPN (sinking)

• Xuất xung tối đa ~80 Hz

• Cấu hình linh hoạt bằng:

  • DIP switch

  • Phần mềm R8CFG

Nguyên lý hoạt động

🔹 Output dạng xung

• Module tạo chuỗi:

  • ON → OFF → ON → OFF

• Theo:

  • tần số (Hz)

  • số lượng xung

🔹 Kiểu transistor NPN

• Khi ON → kéo xuống 0V

• Khi OFF → hở

👉 Dùng với:

• Tải DC

• Thiết bị nhận xung dạng sinking

Thông số quan trọng

Ngõ ra

• Loại: NPN transistor

• Số kênh: 4 điểm

Tần số

• Tối đa: ~80 Hz

• Chọn bằng DIP switch

Số xung

• Tối đa mỗi lần ghi:

  • 2000 xung

⚠️ Nếu >2000:

• Module không xuất xung

Tổng xung (counter)

• Mặc định:

  • 1 → 10000

• Qua phần mềm:

  • Tối đa: 65535

• Khi tràn:

  • Reset → chạy lại từ 1

Điện áp & dòng

• Điện áp:

  • 24 VDC ±10%

• Dòng:

  • 0.2 A / kênh

Đặc tính điện

• Điện áp dư: ≤ 0.5 V

• Dòng rò: ≤ 0.1 mA

Bảo vệ

✅ Tích hợp:

• Ngắn mạch

• Quá nhiệt

Cấu hình xung

• Độ rộng xung:

  • Cài bằng DIP switch

• Số xung:

  • Qua PLC hoặc phần mềm

Cách ly

• Photo coupler isolation

👉 Chống nhiễu tốt

Nguồn cấp

👉 Có 2 cách:

1. Dùng nguồn nội (excitation supply)

• 24V từ hệ thống

2. Dùng nguồn ngoài

• Vẫn cần excitation supply

• Nhưng output dùng nguồn riêng

Kết nối

• Output: e-CON 4 chân

  • Dây: 0.08 – 0.5 mm²

Cấu hình & vận hành

• Địa chỉ: Rotary switch

• Mode: DIP switch

• Có điện trở cuối

Hiển thị

• LED hệ thống: đỏ/xanh

• LED output: xanh

Tiêu thụ & lắp đặt

• Dòng tiêu thụ: 100 mA

• Nhiệt độ: -10 ~ 55°C

• DIN rail

• Khối lượng: 60 g

Hiệu năng

• Data allocation: 2 word

• Số địa chỉ: 2

Tùy chọn

• /A: bắt buộc (có 0V output cho excitation)

• /C01: phủ silicone

• /C02: phủ polyurethane
