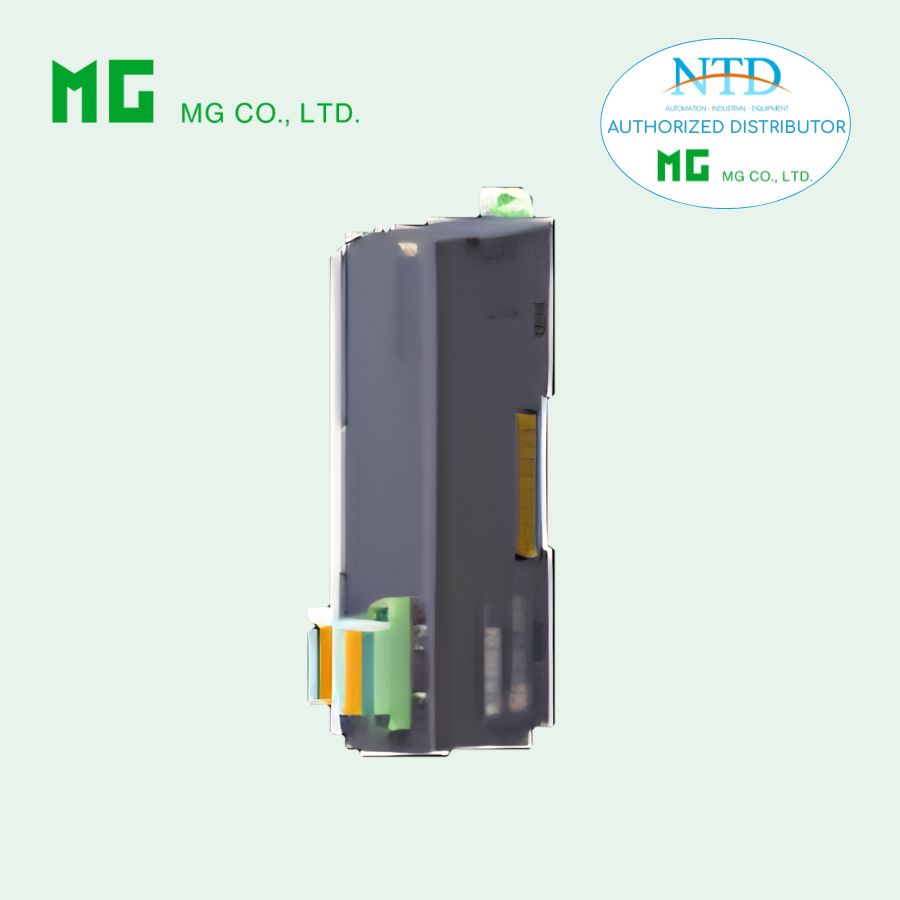

MÔ-ĐUN NGUỒN MỞ RỘNG R8-PS1 CỦA MG (M-SYSTEM)

R8-PS1 – MÔ-ĐUN NGUỒN MỞ RỘNG (EXTENSION POWER SUPPLY) – MG (M-SYSTEM)

Thông tin sản phẩm

• Model: R8-PS1

• Dòng: Remote I/O R8 Series

• Loại: Mô-đun cấp nguồn mở rộng (không cách ly)

• Chức năng: Bổ sung nguồn cho các module I/O trong hệ R8

Chức năng & đặc điểm

• Cấp nguồn bổ sung cho hệ thống Remote I/O

• Lắp xen giữa các module I/O

• Cho phép mở rộng hệ thống khi vượt giới hạn dòng

• Tối đa 2 module R8-PS1 trong một hệ

• Thiết kế nhỏ gọn, lắp DIN rail

MODEL: R8–PS1–R[1]

Thông tin đặt hàng

• Mã: R8-PS1-R[1]
  (Ví dụ: R8-PS1-R/Q)

Nguồn cấp

• 24 V DC (±10%)

• Ripple: ≤ 10% p-p

[1] Tùy chọn

• Mặc định: Không có

• /Q: Có tùy chọn

Tùy chọn /Q

• /C01: Phủ silicone

• /C02: Phủ polyurethane

⚠️ Lưu ý quan trọng khi sử dụng

Giới hạn dòng hệ thống

• Module nguồn/network chỉ cấp tối đa: 1.6 A

• Nếu tổng dòng I/O vượt mức này → cần dùng R8-PS1

Ví dụ thực tế

• Module R8-YV4N tiêu thụ: 160 mA

• 16 module → cần: 2.56 A ❌ (quá tải)

👉 Giải pháp:

• Chèn R8-PS1 giữa module thứ 10 và 11
  → Hệ thống hoạt động bình thường

Thứ tự cấp nguồn

• Bật cùng lúc với module mạng
  hoặc

• Bật R8-PS1 trước

⛔ Nếu bật trễ > 3 giây → hệ thống không nhận đủ module

Thông số chung

Kết nối

• Nguồn & excitation: Terminal kẹp lò xo

  • Dây: 0.2 – 1.5 mm²

• Bus nội: qua connector

Khả năng hệ thống

• Tối đa: 16 module I/O

• Dòng nội tối đa: 1.6 A

Cách ly

• Giữa:

  • Bus nội

  • Nguồn

  • Nguồn kích

Hiển thị

• LED nguồn: màu xanh

Thông số nguồn

Nguồn nội (cho I/O)

• 5 V DC

• Dòng: 1.6 A

Nguồn kích (excitation)

• 24 V DC ±10%

• Dòng tối đa: 8 A

Lắp đặt

• Công suất tiêu thụ: ~11 W

• Nhiệt độ: -10 đến +55°C

• Độ ẩm: 30 – 90% RH

• Môi trường: không khí ăn mòn, ít bụi

• Lắp đặt: thanh DIN

• Khối lượng: 100 g

Hiệu suất

• Điện trở cách điện: ≥ 100 MΩ

• Độ bền điện môi: 1500 V AC / 1 phút
