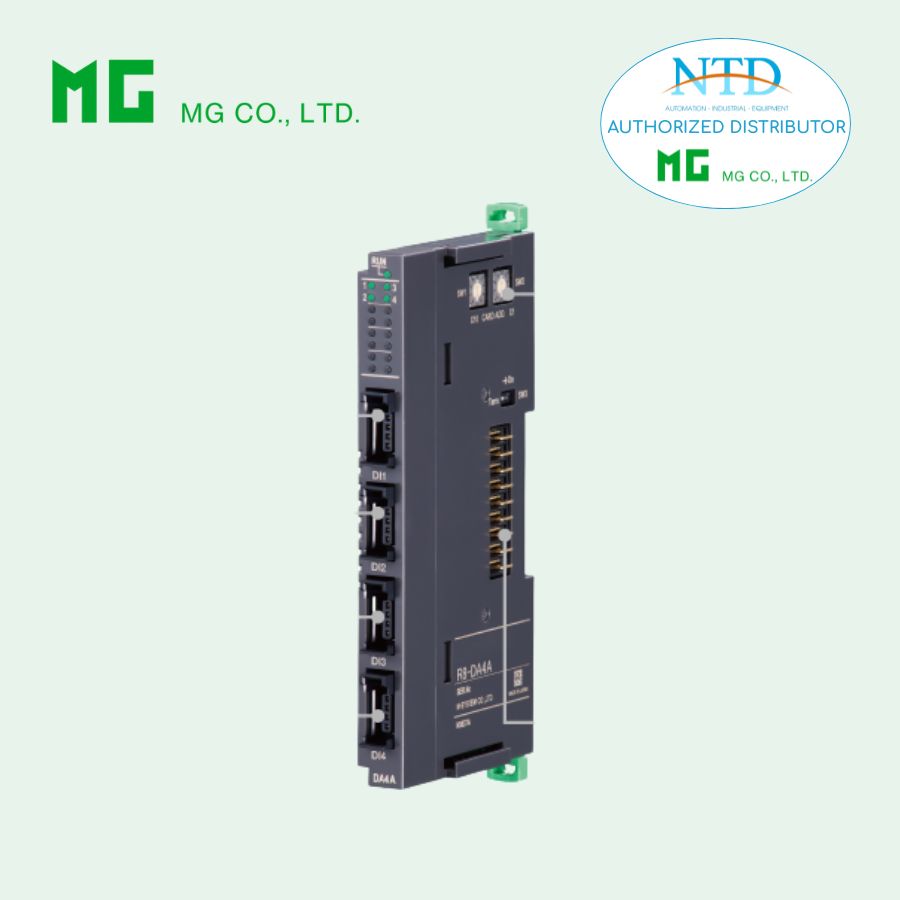

Module đo nhiệt độ RTD (4 kênh, non-isolated) R8-RS4N của MG

R8-RS4N – Module đo nhiệt độ RTD (4 kênh, non-isolated) - MG (M-System)

Mô tả

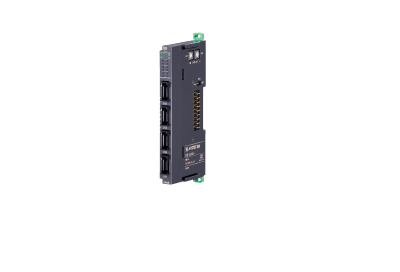

R8-RS4N là module ngõ vào RTD (cảm biến nhiệt điện trở) thuộc hệ Remote I/O R8.

👉 Chức năng:

• Nhận tín hiệu từ RTD (Pt100, Pt1000, …)

• Chuyển thành giá trị nhiệt độ

• Gửi về PLC/DCS

📌 Đặc điểm chính:

• 4 kênh đo nhiệt độ độc lập

• Có linearization (tuyến tính hóa)

• Xuất dữ liệu dạng số

👉 Điểm nổi bật

• Đọc trực tiếp RTD (không cần transmitter ngoài)

• Có phát hiện đứt dây (burnout)

• Cấu hình linh hoạt bằng:

  • DIP switch

  • Phần mềm R8CFG

Nguyên lý hoạt động

👉 RTD thay đổi điện trở theo nhiệt độ:

• Nhiệt độ ↑ → điện trở ↑

👉 Module sẽ:

1. Cấp dòng nhỏ vào RTD

2. Đo điện trở

3. Tính ra nhiệt độ

Thông số chính

Ngõ vào

• Loại: RTD (Pt100, Pt1000…)

• Số kênh: 4

Dòng kích RTD

• ≤ 0.33 mA

👉 Giảm sai số do tự gia nhiệt

Điện trở dây dẫn

• Tối đa:

  • 20 Ω / dây

Tốc độ

• 100 ms / kênh

👉 Tổng 4 kênh:

• ~400 ms

Dữ liệu đầu ra

👉 Dạng số:

• °C hoặc K:

  • ×10

📌 Ví dụ:

• 25.3°C → 253

Cấu hình thang đo

• Có thể scale:

  • Ví dụ:

    • 100 – 200°C → 0 – 10000

👉 Dễ tích hợp PLC

Hiệu chỉnh

• Zero:

  • -32000 → 32000

• Span:

  • -32000 → 32000

👉 Hiệu chuẩn linh hoạt

Phát hiện lỗi (Burnout)

👉 Khi:

• Đứt dây RTD

→ Module:

• Báo lỗi

• Giá trị về trạng thái cấu hình

Tuyến tính hóa

• Có sẵn (standard linearization)

👉 Không cần xử lý trong PLC

Kết nối

• Input: e-CON 4 chân

• Dây: 0.08 – 0.5 mm²

Cách ly

⚠️ Lưu ý:

• Non-isolated giữa các kênh

👉 Nhưng vẫn cách ly với:

• Bus

• Nguồn

Hiển thị

• LED hệ thống: đỏ/xanh

• LED input: đỏ

Cấu hình

• Loại RTD:

  • DIP switch / phần mềm

• Burnout:

  • Có thể chọn

Tiêu thụ & lắp đặt

• Dòng tiêu thụ: 100 mA

• Nhiệt độ: -10 ~ 55°C

• DIN rail

• Khối lượng: 60 g

Hiệu năng

• Temp coefficient:

  • ± 0.03%/°C

• Burnout response:

  • ≤ 1 giây

Cách điện

• ≥ 100 MΩ (500VDC)

• 1000 VAC / 1 phút

Dữ liệu

• Data allocation: 2 word

• Số địa chỉ: 2

Tùy chọn

• /C01: phủ silicone

• /C02: phủ polyurethane
