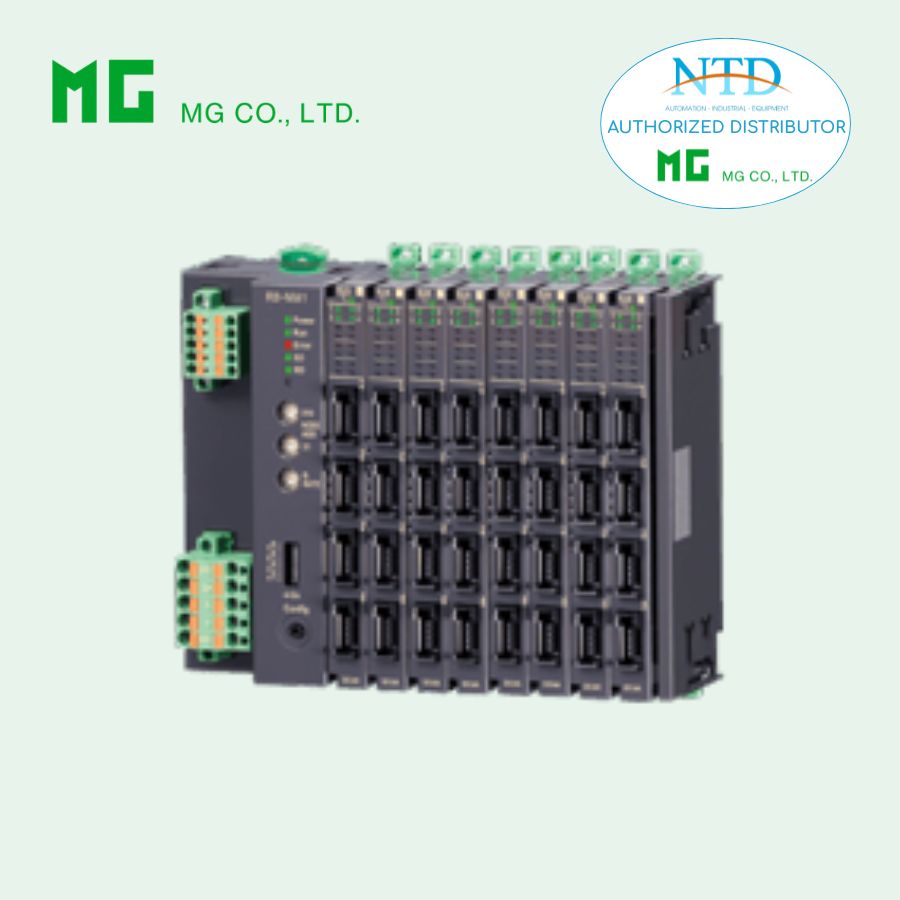

Remote I/O Series R8 Series của MG

R8 Series là hệ Remote I/O dạng module rời, dùng để:

👉 Kết nối tín hiệu hiện trường (sensor/actuator)
👉 Truyền dữ liệu về:

• PLC

• DCS

• PC

📌 Đặc điểm:

• Thiết kế modular (lắp ghép)

• Tiết kiệm không gian

• Hỗ trợ nhiều chuẩn mạng công nghiệp

Cấu trúc hệ thống R8

👉 Một hệ R8 gồm 3 phần chính:

1. Power / Network Module (Module nguồn + truyền thông)

👉 Ví dụ:

• R8-NM1 (Modbus)

• R8-NECT1 (EtherCAT)

• R8-NEIP1 (EtherNet/IP)

• R8-NC3 (CC-Link)

Chức năng

• Cấp nguồn cho toàn hệ

• Giao tiếp với PLC

• Chuyển đổi:

  • Fieldbus ↔ Internal bus

📌 Đây là module bắt buộc phải có

2. I/O Module (Module tín hiệu)

👉 Đây là phần chính để xử lý tín hiệu

A. Analog Input

B. Analog Output

C. Digital I/O

D. Pulse / Special

• Pulse input/output

• Encoder

• Power measurement

3. Extension Power Module (R8-PS1)

👉 Dùng khi:

• Module output nhiều

• Không đủ dòng cấp

Nguyên lý hoạt động hệ R8

👉 Luồng tín hiệu:

Sensor → I/O module → Internal Bus → Network Module → PLC

Ngược lại:

PLC → Network Module → I/O → Actuator

Chuẩn mạng hỗ trợ

Nguồn cấp

• 24 VDC ±10%

Cách biểu diễn dữ liệu

Analog Input

• 0 – 100% → 0 – 10000

📌 Ví dụ:

• 4–20mA:

  • 4mA → 0

  • 20mA → 10000

Analog Output

• PLC gửi:

  • 0 – 10000

→ Module xuất:

• 0 – 100%

RTD / nhiệt độ

• Giá trị = °C × 10

📌 Ví dụ:

• 27.5°C → 275

Giá trị âm

• Dùng 2’s complement (bù 2)

Scaling & Calibration

👉 Có thể cấu hình bằng phần mềm:

• Scale:

  • -32000 → 32000

📌 Ví dụ:

• 100 – 200°C → 0 – 10000

Lưu ý quan trọng (rất dễ sai)

❌ Không hot swap

👉 KHÔNG được:

• Tháo/lắp module khi đang cấp nguồn

⚠️ Non-isolated

Nhiều module:

• Không cách ly kênh

👉 Cần chú ý:

• Nhiễu

• Mass chung

⚠️ Chọn đúng loại tín hiệu

Cách chọn module nhanh (thực tế)

1. Theo tín hiệu

2. Theo hệ thống

• Có transmitter 2 dây → SS4NJ

• Môi trường nhiễu → 4–20mA

• Khoảng cách gần → 0–10V
