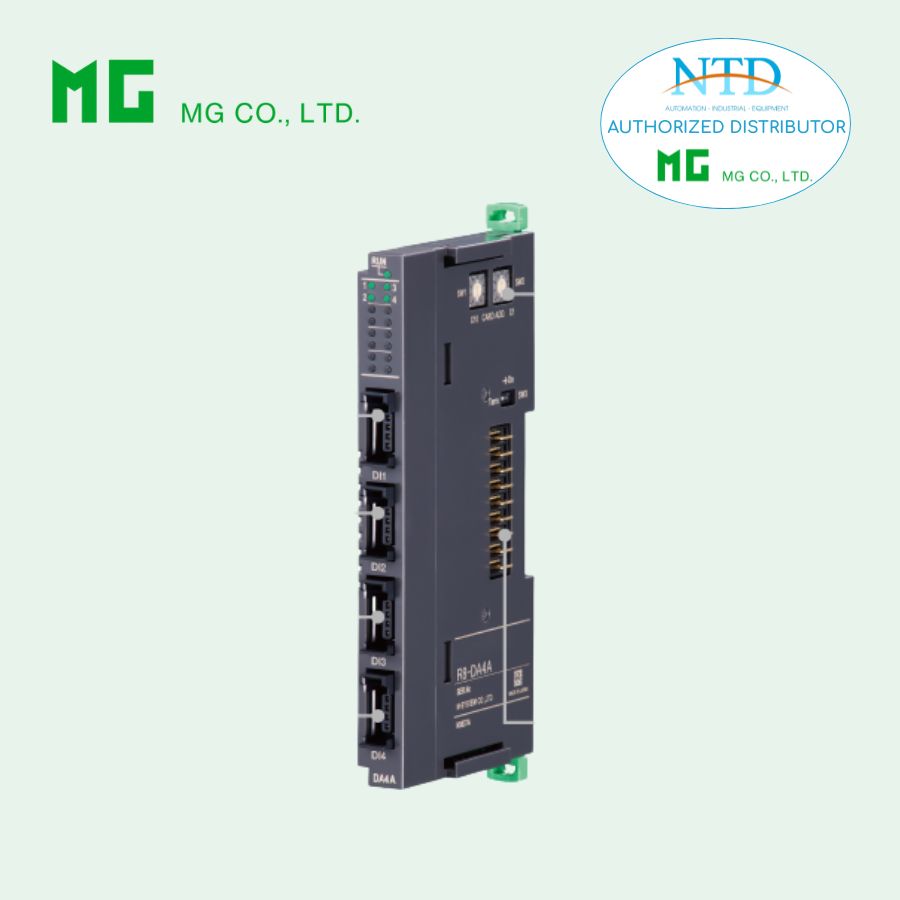

Module Analog Input dòng DC R8-SS2 của MG (M-System)

R8-SS2 – Module Analog Input dòng DC (2 kênh, cách ly) - MG (M-System)

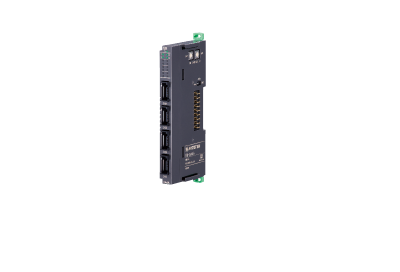

Mô tả

R8-SS2 là module ngõ vào analog dùng để đo dòng điện DC (mA) trong hệ Remote I/O R8.

👉 Chức năng:

• Nhận tín hiệu dòng từ thiết bị hiện trường

• Chuyển đổi thành dữ liệu số gửi về PLC/DCS

📌 Tín hiệu phổ biến:

• 4–20 mA (chuẩn công nghiệp)

• 0–20 mA

• ±20 mA

👉 Điểm nổi bật

• 2 kênh analog input (current)

• Cách ly giữa các kênh

• Cấu hình bằng:

  • DIP switch

  • hoặc phần mềm R8CFG

• Chống nhiễu tốt (đặc trưng tín hiệu dòng)

• Tốc độ xử lý nhanh

Chức năng chính

• Đọc tín hiệu từ:

  • Cảm biến áp suất

  • Lưu lượng

  • Mức (level)

  • Nhiệt độ (qua transmitter)

👉 Hầu hết hệ công nghiệp dùng 4–20 mA → module này rất phổ biến

Ngõ vào (Input)

• Loại: DC Current Input

• Số kênh: 2 điểm

Dải dòng

• -20 → +20 mA (configurable)

👉 Thực tế hay dùng:

• 4 – 20 mA

Thông số điện

• Trở kháng: 100 Ω
  👉 Module tự chuyển dòng → điện áp nội

• Dải hoạt động:

  • -5% → +105%

Độ chính xác

• ± 0.1% (full range ±20 mA)

Ví dụ thực tế

• Dải: 4 – 20 mA

👉 Sai số = (40 / 16) × 0.1% = 0.25%

Tốc độ xử lý

• Chu kỳ chuyển đổi: 2 ms

• Hằng số thời gian: ~ 1 ms

👉 Phù hợp:

• Điều khiển nhanh

• Tín hiệu analog biến đổi liên tục

Dữ liệu

• Dải dữ liệu: 0 – 10000

👉 Ví dụ:

• 4 mA → 0

• 20 mA → 10000

• Data allocation: 2 word

• Số địa chỉ: 1

Cấu hình & vận hành

• Cài đặt:

  • DIP switch

  • hoặc phần mềm R8CFG

Có thể cấu hình:

• Dải dòng

• Địa chỉ module

• Chế độ hoạt động

Kết nối

• Input: e-CON 4 chân

  • Connector: XN2D-1474-S002

  • Cable: XN2A-1470

  • Dây: 0.08 – 0.5 mm²

Cách ly

✅ Cách ly giữa:

• Input 1 ↔ Input 2

• Input ↔ hệ thống

👉 Lợi ích:

• Chống nhiễu cực tốt

• Tránh vòng lặp mass (ground loop)

• Bảo vệ PLC

Tiêu thụ & lắp đặt

• Dòng tiêu thụ: 100 mA

• Nhiệt độ: -10 ~ 55°C

• Độ ẩm: 30 – 90% RH

• Lắp đặt: DIN rail

• Khối lượng: 60 g

Hiệu năng & cách điện

• Hệ số nhiệt: ±0.015 %/°C

Cách điện

• ≥ 100 MΩ (500 VDC)

Độ bền điện

• 1000 VAC / 1 phút

Tùy chọn

• /C01: phủ silicone

• /C02: phủ polyurethane

Tóm tắt dễ hiểu

👉 R8-SS2 = Module đọc tín hiệu dòng 4–20 mA (2 kênh, cách ly)

✔ Phù hợp:

• Hệ thống công nghiệp tiêu chuẩn

• Môi trường nhiễu cao

• Khoảng cách truyền xa
