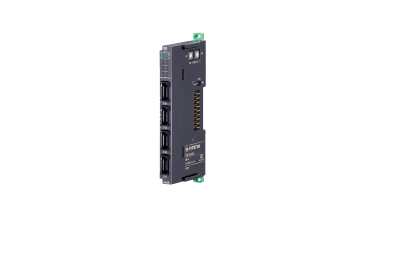

R8-SS4NJ – Module Analog Input dòng có cấp nguồn (4 kênh, non-isolated) - MG (M-System)

Mô tả

R8-SS4NJ là module ngõ vào dòng 4–20mA có tích hợp nguồn cấp (excitation) cho cảm biến.

👉 Điểm khác biệt quan trọng so với SS4N:

• Có cấp nguồn cho sensor ngay trên module
• Không cần nguồn ngoài

📌 Chức năng:

• Cấp nguồn cho transmitter
• Nhận tín hiệu 4–20mA
• Gửi dữ liệu về PLC

👉 Điểm nổi bật

• 4 kênh input dòng 4–20mA
• Tích hợp nguồn cấp cho sensor
• Giảm dây, giảm thiết bị ngoài
• Phù hợp loop 2-wire transmitter

Nguyên lý hoạt động

👉 Module hoạt động như sau:

1. Cấp nguồn cho cảm biến (transmitter)
2. Nhận dòng loop quay về (4–20mA)
3. Chuyển thành dữ liệu số

📌 Đây là cấu hình:
👉 Loop-powered (2-wire)

Thông số chính

Ngõ vào

• Loại: Analog current input
• Số kênh: 4

Dải dòng

• -20 → +20 mA (configurable)

📌 Thực tế:

• 4 – 20 mA

Trở kháng ngõ vào

• 50 Ω

Dải hoạt động

• -5% → +105%

Nguồn cấp cho sensor (rất quan trọng)

• Có tích hợp power output tại cổng input

👉 Khả năng cấp:

• 0.5 A / kênh (max)
• Tổng: 1 A

👉 Có cầu chì bảo vệ nội

📌 Ý nghĩa:

• Không cần nguồn 24V ngoài cho transmitter

Độ chính xác

• ± 0.1% (dải ±20mA)

📌 Dải 4–20mA:

• ~ ± 0.25%

Tốc độ

• Conversion rate: 4 ms (4 kênh)
• Time constant: ~ 1 ms

Dữ liệu

• Data range:
  • 0 – 10000

📌 Ví dụ:

• 4 mA → 0
• 20 mA → 10000

• Data allocation:
  • 2 word
• Số địa chỉ:
  • 2

Kết nối

• e-CON 4 chân
• Dây: 0.08 – 0.5 mm²

Cách ly

⚠️ Lưu ý:

• Non-isolated giữa các kênh

Cấu hình

• Dải input:
  • DIP switch / phần mềm

Hiển thị

• LED hệ thống: đỏ/xanh
• LED input: đỏ

Tiêu thụ & lắp đặt

• Dòng tiêu thụ: 80 mA
• Nhiệt độ: -10 ~ 55°C
• DIN rail
• Khối lượng: 60 g

Hiệu năng

• Temp coefficient:
  • ± 0.015%/°C

Cách điện

• ≥ 100 MΩ (250VDC)
• 300 VAC:
  • giữa input và excitation
• 1500 VAC:
  • bus / nguồn

Tùy chọn

• /C01: phủ silicone
• /C02: phủ polyurethane
