R8-SST8 – Module Analog Input dòng DC (8 kênh, cách ly) - MG (M-System)

Mô tả

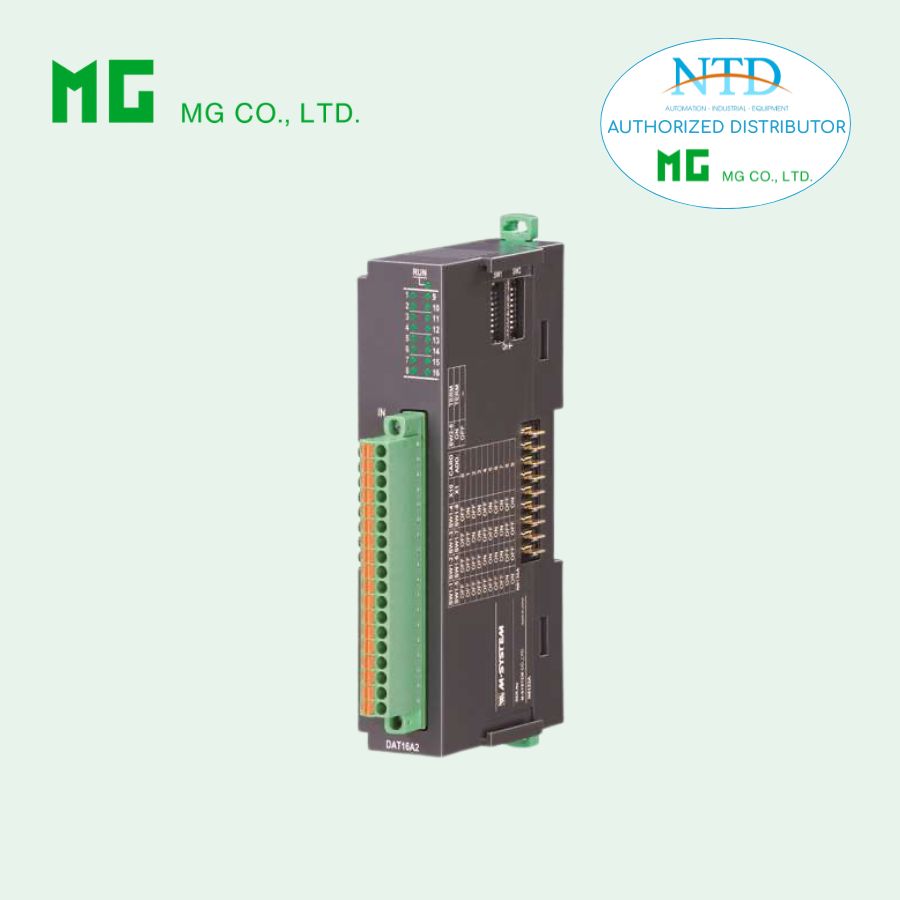

R8-SST8 là module ngõ vào analog chuyên dùng để đo dòng điện DC (mA) trong hệ Remote I/O R8.

👉 Dùng để:

• Đọc tín hiệu 4–20 mA từ sensor/transmitter

• Gửi dữ liệu về PLC/DCS

⚠️ Điểm quan trọng:

• Cách ly giữa từng kênh (channel-to-channel isolation)
  → Rất phù hợp môi trường nhiễu cao, nhiều nguồn khác nhau

👉 Điểm nổi bật

• 8 kênh analog input (dòng mA)

• Cách ly từng kênh độc lập

• Cấu hình dải đo bằng:

  • DIP switch

  • hoặc phần mềm R8CFG

• Terminal dạng lò xo (tension clamp) → đấu dây nhanh, chắc

• Độ chính xác cao

Chức năng chính

• Nhận tín hiệu dòng từ:

  • Pressure transmitter

  • Flow transmitter

  • Level transmitter

• Chuyển đổi sang dữ liệu số

• Truyền về hệ điều khiển

Cấu hình & vận hành

• Cài đặt bằng:

  • DIP switch trên module

  • hoặc phần mềm R8CFG

• Địa chỉ module: DIP switch

• Có:

  • Điện trở cuối (terminator)

  • Chế độ cấu hình bằng DIP

Ngõ vào (Input)

• Loại: DC current

• Dải đo: -20 ~ +20 mA (có thể cấu hình)

• Dải hoạt động: -5% ~ +105%

Thông số điện

• Trở kháng input: 100 Ω

Ưu điểm lớn: Cách ly từng kênh

👉 Mỗi kênh:

• Không ảnh hưởng lẫn nhau

• Tránh:

  • Nhiễu

  • Ground loop

  • Sai số do khác nguồn

👉 Rất phù hợp:

• Nhà máy lớn

• Tín hiệu đi xa

• Nhiều nguồn cấp khác nhau

Độ chính xác

• ± 0.1% (full range -20 ~ +20 mA)

⚠️ Lưu ý:

• Khi dùng dải nhỏ hơn → sai số tăng

Ví dụ

• Dải: 4–20 mA

👉 Sai số = (40 / 16) × 0.1% = 0.25%

Tốc độ xử lý

• Chu kỳ chuyển đổi: 8 ms

• Hằng số thời gian: ~ 1 ms

Dữ liệu

• Dải dữ liệu: 0 – 10000

• Data allocation: 2 word

• Số địa chỉ sử dụng: 4

Kết nối

• Terminal: Tension clamp (lò xo)

• Dây:

  • 0.2 – 1.5 mm²

  • Tuốt dây: 10 mm

👉 Ưu điểm:

• Không cần siết vít

• Chống rung tốt

• Lắp nhanh

Tiêu thụ & lắp đặt

• Dòng tiêu thụ: 200 mA

• Nhiệt độ: -10 ~ 55°C

• Độ ẩm: 30 – 90% RH

• Lắp đặt: DIN rail

• Khối lượng: 100 g

Hiệu năng & cách điện

Độ ổn định nhiệt

• ±0.015 % / °C

Cách điện

• ≥ 100 MΩ (500 VDC)

Độ bền điện

• 500 VAC / 1 phút (giữa các kênh)

• 1500 VAC / 1 phút (input ↔ hệ thống)

Tùy chọn

• /C01: phủ silicone

• /C02: phủ polyurethane

👉 Dùng cho môi trường:

• Ẩm

• Bụi

• Hóa chất

Tóm tắt dễ hiểu

👉 R8-SST8 = Module đọc dòng 4–20 mA, cách ly từng kênh

✔ Ưu điểm lớn:

• Chính xác

• Chống nhiễu tốt

• An toàn hệ thống
