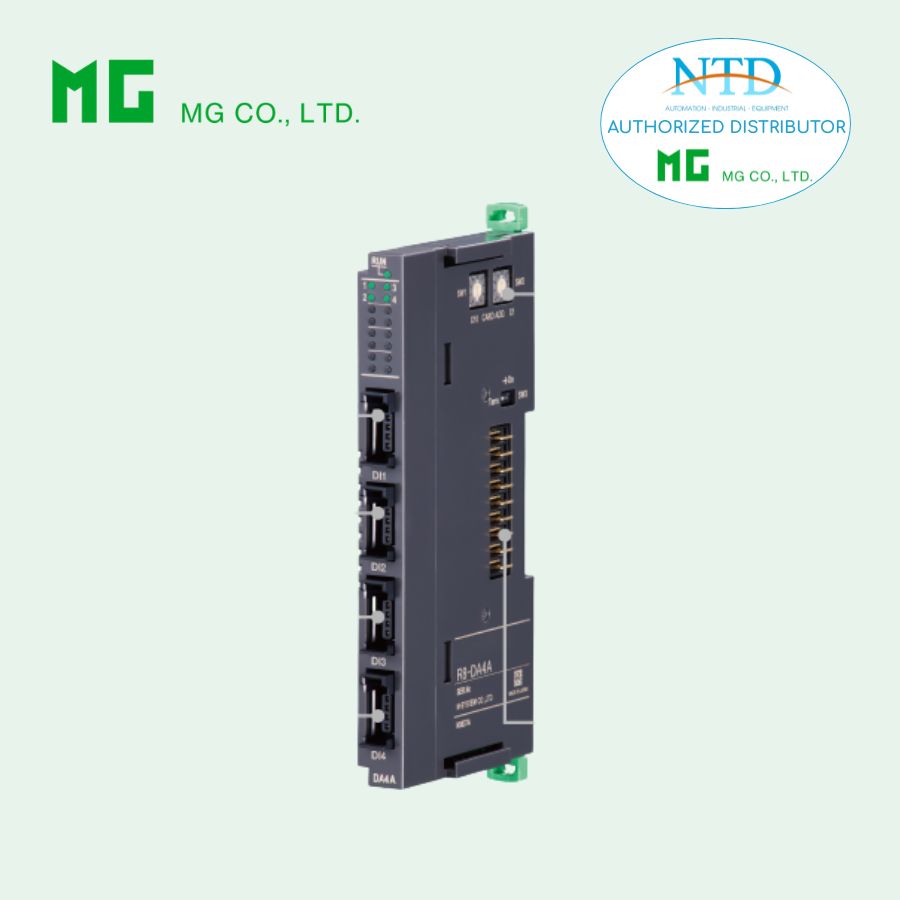

Mô đun Analog Input điện áp (4 kênh, non-isolated) R8-SV4N của MG

R8-SV4N – Module Analog Input điện áp (4 kênh, non-isolated) - MG (M-System)

Mô tả

R8-SV4N là module ngõ vào analog điện áp DC thuộc hệ Remote I/O R8.

👉 Chức năng:

• Nhận tín hiệu điện áp analog từ thiết bị hiện trường

• Chuyển thành dữ liệu số gửi về PLC/DCS

📌 Đặc điểm chính:

• 4 kênh input điện áp

• Dải đo linh hoạt

• Kích thước nhỏ gọn

👉 Điểm nổi bật

• Đọc tín hiệu -10V → +10V

• Cấu hình dễ dàng:

  • DIP switch

  • Phần mềm R8CFG

• Tốc độ xử lý nhanh

Nguyên lý hoạt động

👉 Thiết bị hiện trường xuất điện áp:

• 0–10V

• ±10V

• 1–5V

👉 Module sẽ:

1. Đo điện áp

2. Chuyển sang giá trị số

3. Gửi về PLC

Thông số chính

Ngõ vào

• Loại: Analog voltage input

• Số kênh: 4

Dải điện áp

• Có thể cấu hình:

  • -10 → +10 V

📌 Có thể scale:

• 0–10V

• 1–5V

Dải hoạt động

• -5% → +105%

👉 Cho phép vượt nhẹ để hiệu chỉnh

Trở kháng ngõ vào

• ≥ 1 MΩ

👉 Không làm ảnh hưởng tín hiệu

Độ chính xác

• ± 0.05% (dải ±10V)

📌 Ví dụ:

• Dải 1–5V → ~ ±0.25%

Tốc độ

• Conversion rate: 4 ms

• Time constant: ~ 1 ms

👉 Rất nhanh

Dữ liệu

• Data range:

  • 0 – 10000

📌 Ví dụ:

• 0V → 0

• 10V → 10000

• Data allocation:

  • 2 word

• Số địa chỉ:

  • 2

Kết nối

• e-CON 4 chân

• Dây: 0.08 – 0.5 mm²

Cách ly

⚠️ Lưu ý:

• Non-isolated giữa các kênh

👉 Dùng chung mass

Cấu hình

• Dải input:

  • DIP switch / phần mềm

Hiển thị

• LED hệ thống: đỏ/xanh

• LED input: đỏ

Tiêu thụ & lắp đặt

• Dòng tiêu thụ: 80 mA

• Nhiệt độ: -10 ~ 55°C

• DIN rail

• Khối lượng: 60 g

Hiệu năng

• Temp coefficient:

  • ± 0.015%/°C

Cách điện

• ≥ 100 MΩ (500VDC)

• 1500 VAC / 1 phút

Tùy chọn

• /C01: phủ silicone

• /C02: phủ polyurethane
