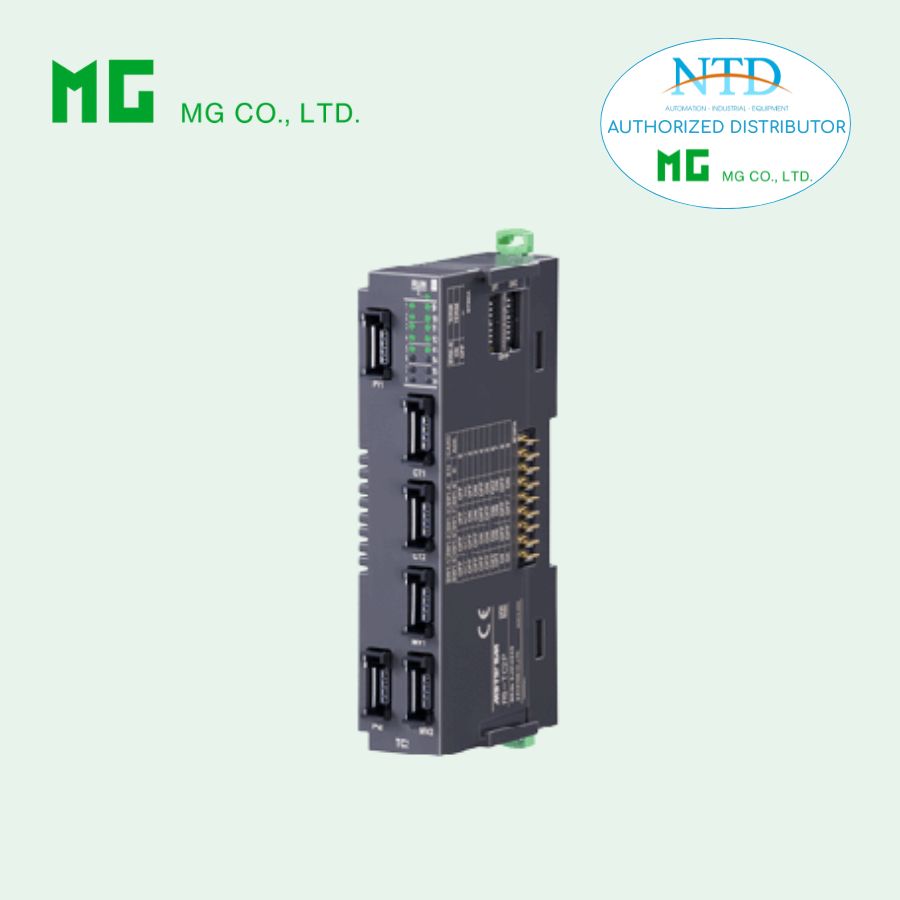

Mô đun ngõ vào 2 kênh, cách ly R8-TS2 của MG (M-System)

R8-TS2 – Module Input Thermocouple (2 kênh, cách ly) - MG (M-System)

Mô tả

R8-TS2 là module ngõ vào chuyên dùng để đo nhiệt độ từ cặp nhiệt điện (Thermocouple – TC) trong hệ Remote I/O R8.

👉 Chức năng:

• Nhận tín hiệu trực tiếp từ thermocouple

• Tuyến tính hóa (linearization)

• Chuyển đổi thành dữ liệu số gửi về PLC/DCS

⚠️ Điểm quan trọng:

• Cách ly giữa các kênh

• Có bù nhiệt mối lạnh (CJC)

👉 Điểm nổi bật

• 2 kênh thermocouple input

• Cách ly giữa các kênh

• Hỗ trợ nhiều loại TC (K, J, T, R, S, B…)

• Có bù nhiệt CJC tích hợp hoặc ngoài

• Độ chính xác cao

• Cấu hình bằng DIP switch hoặc phần mềm

Chức năng chính

• Đọc tín hiệu nhiệt độ từ:

  • Lò nung

  • Máy gia nhiệt

  • Dây chuyền sản xuất

• Xử lý:

  • Tuyến tính hóa

  • Bù nhiệt môi trường

• Xuất dữ liệu về PLC

Cấu hình & vận hành

• Cài đặt bằng:

  • DIP switch

  • hoặc phần mềm R8CFG

Có thể cấu hình:

• Loại thermocouple

• Bật/tắt CJC

• Phát hiện đứt dây (burnout)

• Scale dữ liệu

Ngõ vào (Input)

• Loại: Thermocouple (TC)

• Số kênh: 2 điểm

Thông số điện

• Trở kháng: ≥ 10 kΩ

• Dòng phát hiện đứt dây: 0.2 µA

Bù nhiệt mối lạnh (CJC)

• Có cảm biến CJC tích hợp tại đầu nối

• Có thể chọn:

  • CJC nội

  • CJC ngoài (/A)

👉 Cấu hình riêng cho từng kênh

Độ chính xác

• ± 1°C (đa số loại TC)

• ± 2°C (B, R, S, C, PR)

Sai số CJC

• ± 3°C tại 25°C

• ± 5.4°F

⚠️ Có thể tăng sai số khi < 0°C

Tốc độ xử lý

• 100 ms / kênh

👉 Phù hợp đo nhiệt (không cần quá nhanh)

Dữ liệu

• Dạng dữ liệu:

  • °C × 10 (integer)

  • hoặc °F

👉 Ví dụ:

• 100°C → giá trị = 1000

• Data allocation: 2 word

• Số địa chỉ: 1

Hiệu chỉnh

• Zero: -32000 → 32000

• Span: -32000 → 32000

👉 Có thể scale theo yêu cầu

Phát hiện lỗi (Burnout)

• Phát hiện:

  • Đứt dây thermocouple

• Thời gian phản hồi: ≤ 1 giây

• Có thể cấu hình trạng thái khi lỗi

Kết nối

• Input: e-CON 4 chân

  • Connector: XN2D-1474-S002

  • Cable: XN2A-1470

  • Dây: 0.08 – 0.5 mm²

Cách ly

✅ Cách ly giữa:

• Input 1 ↔ Input 2

• Input ↔ hệ thống

👉 Giảm nhiễu & tăng độ ổn định

Tiêu thụ & lắp đặt

• Dòng tiêu thụ: 100 mA

• Nhiệt độ: -10 ~ 55°C

• Độ ẩm: 30 – 90% RH

• Lắp đặt: DIN rail

• Khối lượng: 60 g

Hiệu năng & cách điện

• Hệ số nhiệt: ±0.03 %/°C

Cách điện

• ≥ 100 MΩ (500 VDC)

Độ bền điện

• 1000 VAC / 1 phút

Tùy chọn

• /A: CJC ngoài

• /C01: phủ silicone

• /C02: phủ polyurethane

Tóm tắt dễ hiểu

👉 R8-TS2 = Module đọc nhiệt độ từ Thermocouple (TC)

✔ Phù hợp:

• Lò nung

• Gia nhiệt

• Hệ đo nhiệt chính xác
