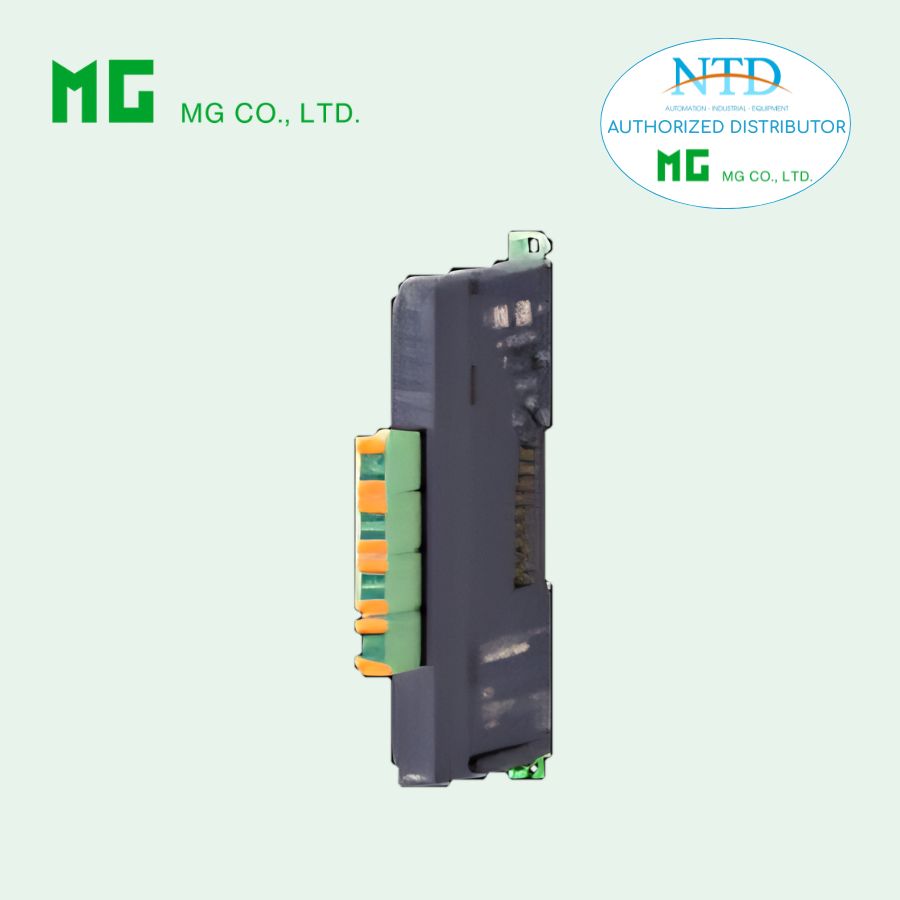

MÔ-ĐUN NGÕ VÀO THERMOCOUPLE R8-TST2 CỦA MG

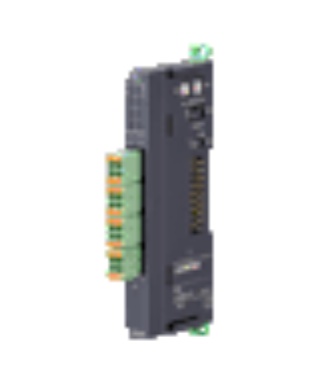

R8-TST2 – MÔ-ĐUN NGÕ VÀO THERMOCOUPLE (2 KÊNH, CÁCH LY) – MG (M-SYSTEM)

Thông tin sản phẩm

• Model: R8-TST2

• Dòng: Remote I/O R8 Series

• Loại: Analog Input – Thermocouple (T/C)

• Số kênh: 2 kênh

• Đặc điểm: Cách ly giữa các kênh (isolated)

Chức năng & đặc điểm

• Nhận tín hiệu trực tiếp từ cặp nhiệt điện (Thermocouple)

• 2 kênh độc lập, cách ly chống nhiễu

• Terminal tháo rời từng kênh → dễ đấu nối & bảo trì

• Cấu hình bằng:

  • DIP switch

  • Phần mềm R8CFG

• Có:

  • Bù nhiệt đầu lạnh (CJC)

  • Phát hiện đứt dây (burnout)

  • Tuyến tính hóa tín hiệu

MODEL: R8–TST2[1]

Thông tin đặt hàng

• Mã: R8-TST2[1]
  (Ví dụ: R8-TST2/A/Q)

[1] Tùy chọn (có thể chọn nhiều)

Cảm biến CJC

• /A: Dùng cảm biến ngoài (bắt buộc chỉ định nếu chọn)

Tùy chọn khác

• Mặc định: Không có

• /Q: Có tùy chọn

Chi tiết /Q

• /C01: Phủ silicone

• /C02: Phủ polyurethane

Thông số chung

Kết nối

• Ngõ vào: Terminal kẹp lò xo tháo rời

• Bus nội & nguồn: qua connector

Cách ly

• Input 1 ↔ Input 2 ↔ nguồn ↔ bus

👉 Giúp:

• Chống nhiễu

• Tránh sai số đo

Cấu hình

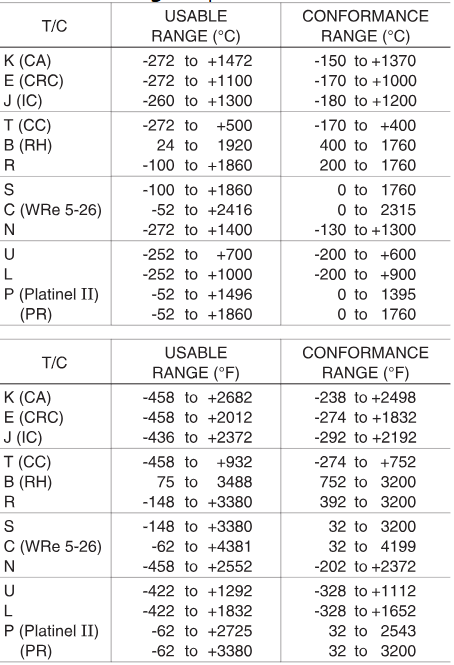

• Chọn loại Thermocouple:

  • DIP switch hoặc phần mềm

• Zero: -32000 → 32000

• Span: -32000 → 32000

Dữ liệu đầu ra

• °C / K: giá trị ×10

• °F: giá trị trực tiếp

👉 Ví dụ:

• 123.4°C → đọc = 1234

Chức năng đặc biệt

• Cold Junction Compensation (CJC):

  • Gắn tại đầu terminal

  • Cấu hình riêng từng kênh

• Burnout detection:

  • Phát hiện đứt dây thermocouple

Thông số ngõ vào

• Trở kháng vào: ≥ 10 kΩ

• Dòng phát hiện burnout: 0.2 μA

Hiệu năng

• Độ chính xác:

  • ±1°C (đa số loại T/C)

  • ±2°C (B, R, S, C, PR)

• Tốc độ chuyển đổi:

  • 100 ms/kênh

• Data allocation: 2

• Số địa chỉ: 1

Sai số CJC

• ±3°C (25 ±10°C môi trường)

Ổn định nhiệt

• ±0.03 %/°C

Phản hồi lỗi

• Burnout: ≤ 1 giây

Lắp đặt

• Dòng tiêu thụ: 100 mA

• Nhiệt độ: -10 → +55°C

• Độ ẩm: 30 – 90% RH

• Lắp DIN rail

• Khối lượng: 80 g

Cách điện

• Điện trở cách điện: ≥ 100 MΩ

Chịu điện áp

• 1000 V AC / 1 phút
