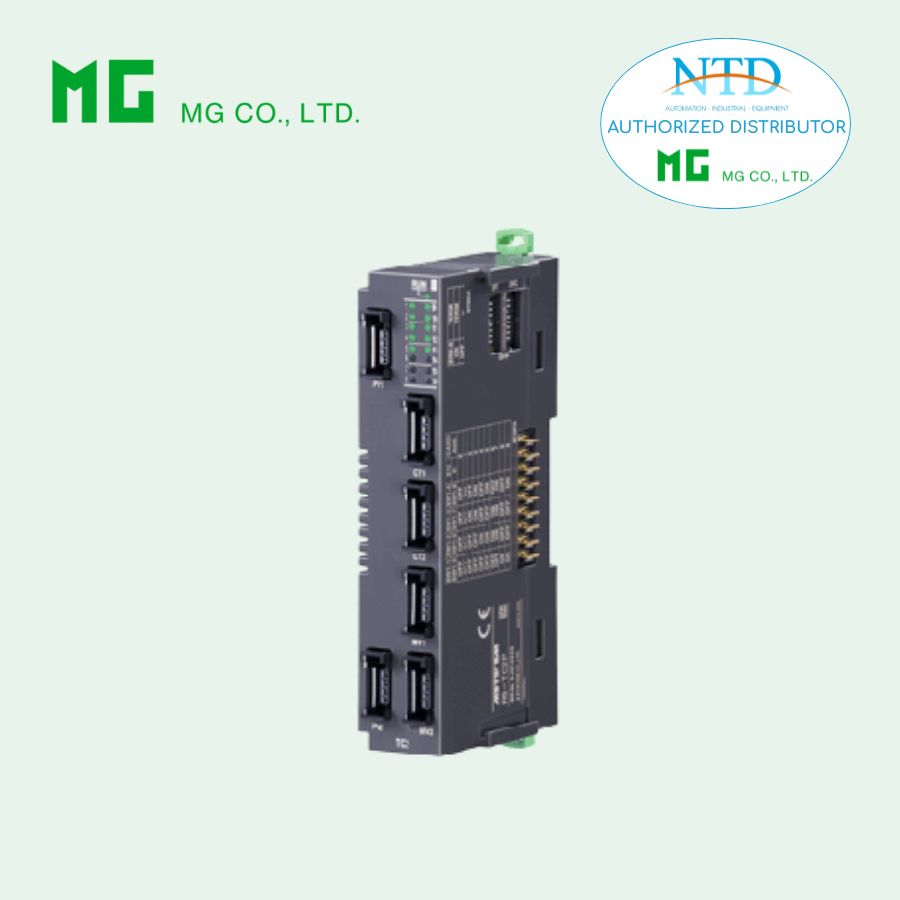

Mô đun Analog Output dòng DC (2 kênh) R8-YS2NJ của MG (M-System)

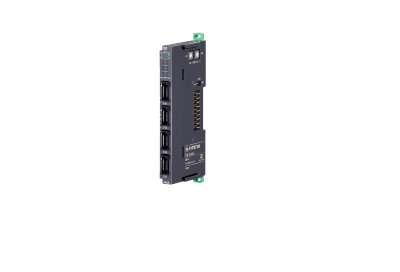

R8-YS2NJ – Module Analog Output dòng DC (2 kênh) - MG (M-System)

Mô tả

R8-YS2NJ là module ngõ ra analog thuộc hệ Remote I/O R8, dùng để:

• Xuất tín hiệu dòng 0–20 mA / 4–20 mA

• Điều khiển thiết bị analog ngoài

👉 Ví dụ:

• Biến tần (VFD)

• Van điều khiển

• Bộ điều khiển nhiệt

• Bộ hiển thị analog

⚠️ Module có nguồn cấp cảm biến (excitation) tích hợp

👉 Điểm nổi bật

• 2 kênh analog output (mA)

• Chọn dải tín hiệu bằng:

  • DIP switch

  • hoặc phần mềm R8CFG

• Có thể cấp nguồn cho thiết bị ngoài

• Thiết kế nhỏ gọn

• Tốc độ đáp ứng nhanh

Chức năng chính

• Nhận giá trị từ PLC/DCS

• Xuất tín hiệu analog dòng mA

• Điều khiển thiết bị theo giá trị setpoint

Cấu hình & vận hành

• Cài đặt bằng:

  • DIP switch

  • hoặc phần mềm R8CFG

• Địa chỉ module: Rotary switch

• Trạng thái khi mất truyền thông: có thể chọn (DIP)

• Có điện trở cuối (terminator)

Ngõ ra (Output)

• Số kênh: 2 điểm

• Loại: DC current output

Dải tín hiệu

• 0 – 20 mA (có thể cấu hình)
  👉 Thường dùng: 4 – 20 mA

Thông số điện

• Tải tối đa: ≤ 500 Ω

• Dải hoạt động: -5% ~ +105%

Độ chính xác

• ± 0.08% (full range 0–20 mA)

Ví dụ thực tế

• Dải: 4 – 20 mA

👉 Sai số = (20 / 16) × 0.08% = 0.1%

Tốc độ xử lý

• Chu kỳ chuyển đổi: 2 ms

• Hằng số thời gian: ≤ 1 ms (0 → 90%)

👉 Phản hồi rất nhanh → phù hợp điều khiển PID

Dữ liệu

• Dải dữ liệu: 0 – 10000

• Data allocation: 2 word

• Số địa chỉ sử dụng: 1

Nguồn cấp (Excitation)

• Điện áp: 24 VDC ±10%

• Dòng tiêu thụ: 50 mA

👉 Có thể:

• Cấp nguồn cho thiết bị trường

• Dùng chung với output

Kết nối

• Output: e-CON 4 chân

  • Connector: XN2D-1474-S002 (Omron)

  • Cable: XN2A-1470 (Omron)

  • Dây: 0.08 – 0.5 mm²

👉 Ưu điểm:

• Gọn

• Dễ đấu nối

• Phù hợp hệ nhỏ

Cách ly

⚠️ Non-isolated (không cách ly giữa các kênh)

👉 Lưu ý:

• Các kênh dùng chung mass

• Tránh nhiễu / vòng lặp mass

Tiêu thụ & lắp đặt

• Dòng tiêu thụ: 70 mA

• Nhiệt độ: -10 ~ 55°C

• Độ ẩm: 30 – 90% RH

• Lắp đặt: DIN rail

• Khối lượng: 60 g

Hiệu năng & bảo vệ

Nguồn output

• 0.5 A / kênh

• Tổng: 1 A

Độ ổn định nhiệt

• ±0.015 % / °C

Cách điện

• ≥ 100 MΩ (250 VDC)

Độ bền điện

• 1500 VAC / 1 phút (output ↔ hệ thống)

• 300 VAC / 1 phút (output ↔ excitation)

Tùy chọn

• /C01: phủ silicone

• /C02: phủ polyurethane
