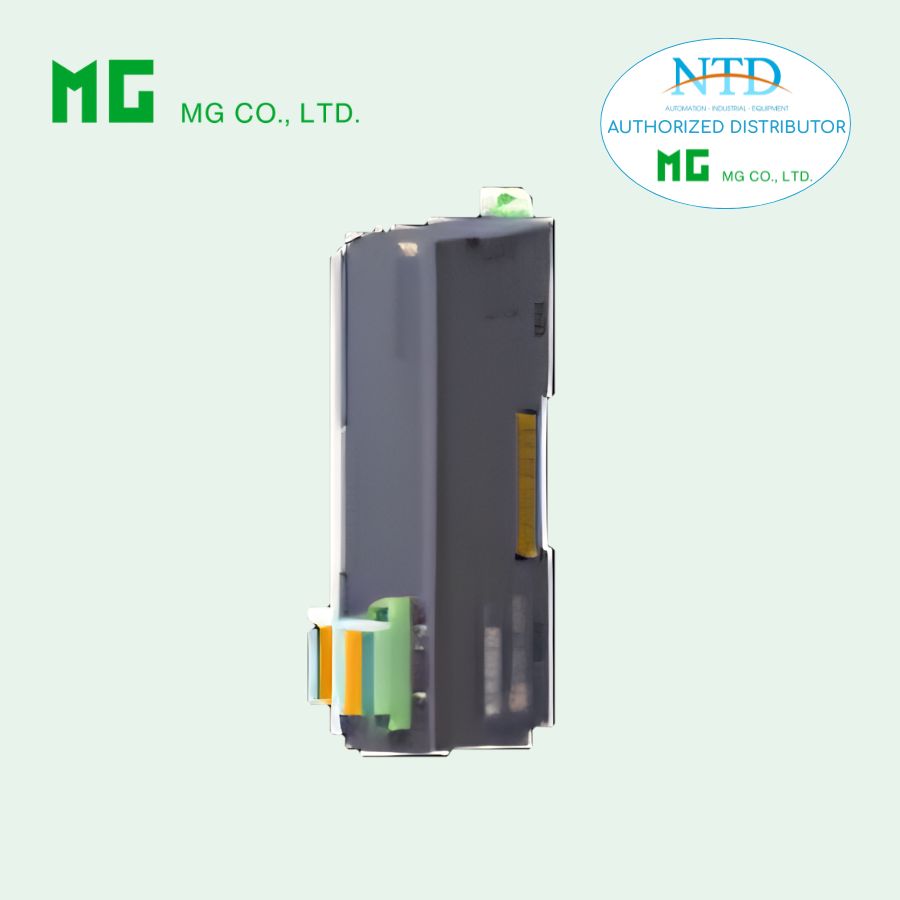

Mô đun Analog đầu ra dòng điện R8-YST4N của MG (M-System)

R8-YST4N – Module Analog Output dòng (4 kênh, 0–20mA, non-isolated) - MG (M-System)

Mô tả

R8-YST4N là module ngõ ra analog dòng (current output) thuộc hệ Remote I/O R8.

👉 Chức năng:

• Xuất tín hiệu dòng analog 0–20mA / 4–20mA

• Điều khiển:

  • Van điều khiển

  • Biến tần

  • Bộ điều khiển công nghiệp

📌 Đặc điểm chính:

• 4 kênh output

• Tín hiệu dòng → chống nhiễu tốt

• Không cách ly giữa các kênh (non-isolated)

👉 Điểm nổi bật

• 4 kênh analog current output

• Dải chuẩn công nghiệp 0–20mA / 4–20mA

• Độ chính xác cao

• Kết nối dạng terminal clamp (chắc chắn, công nghiệp)

Nguyên lý hoạt động

👉 PLC gửi giá trị số → module xuất dòng:

• 0 → 10000

• → tương ứng dòng output

📌 Ví dụ (4–20mA):

• 0 → 4 mA

• 5000 → 12 mA

• 10000 → 20 mA

Thông số chính

Ngõ ra

• Loại: Analog current output

• Số kênh: 4

Dải dòng

• Có thể chọn:

  • 0 – 20 mA

  • (thường dùng: 4 – 20 mA)

Dải hoạt động

• -5% → +105%

👉 Có thể vượt nhẹ để hiệu chỉnh

Tải (rất quan trọng)

• Điện trở tải:

  • ≤ 350 Ω

⚠️ Nếu vượt:

• Không đủ dòng

• Sai số

Độ chính xác

• ± 0.08% (dải 0–20mA)

📌 Ví dụ:

• Dải 4–20mA → ~ ±0.1%

Tốc độ

• Conversion rate: 4 ms

• Response time: ≤ 1 ms

👉 Rất nhanh

Dữ liệu

• Data range:

  • 0 – 10000

• Data allocation:

  • 2 word

• Số địa chỉ:

  • 2

Kết nối

• Terminal clamp (8 chân)

• Dây: 0.2 – 1.5 mm²

• Tuốt dây: 10 mm

👉 Ưu điểm:

• Chắc chắn

• Ít tuột dây

Cách ly

⚠️ Lưu ý:

• Không cách ly giữa các kênh

👉 Tất cả kênh dùng chung mass

Cấu hình

• Dải output:

  • DIP switch / phần mềm

• Trạng thái khi mất truyền thông:

  • Có thể chọn
