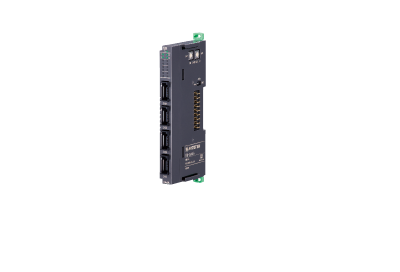

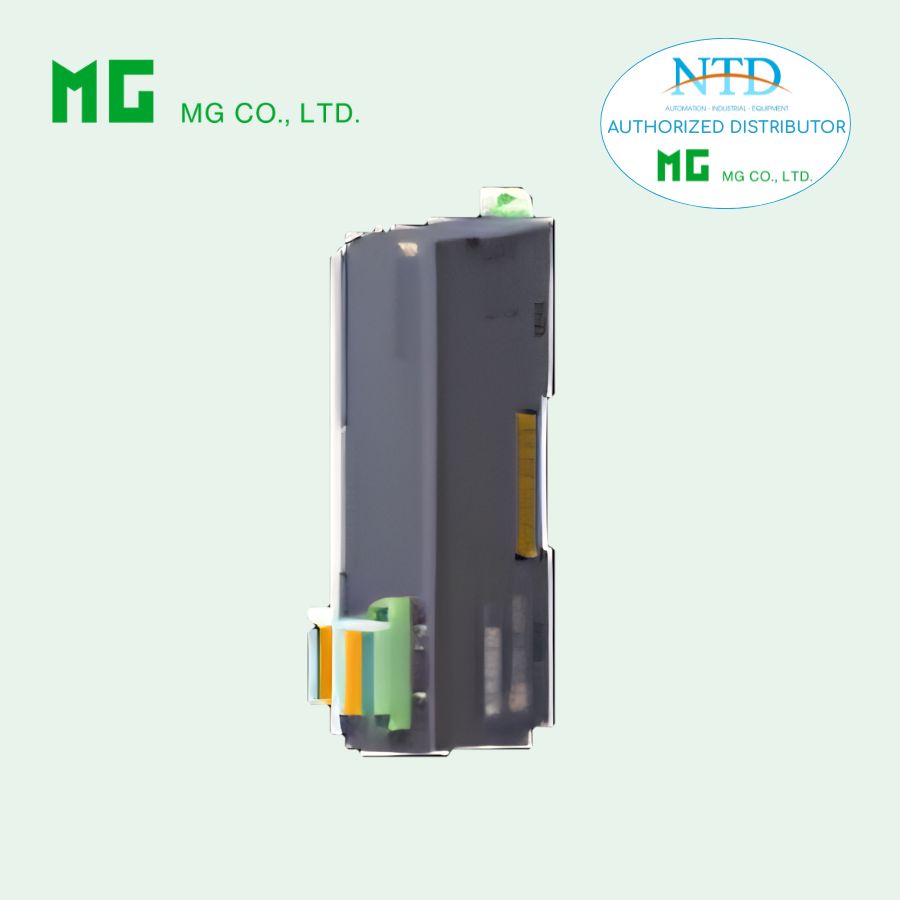

R8-YV4N là module ngõ ra analog điện áp (voltage output) thuộc hệ Remote I/O R8.

👉 Chức năng:

• Xuất tín hiệu điện áp analog từ PLC/DCS

• Điều khiển:

  • Biến tần (VFD)

  • Bộ điều khiển

  • Thiết bị analog

📌 Đặc điểm chính:

• 4 kênh output độc lập

• Dải điện áp -10V → +10V

• Không cách ly giữa các kênh (non-isolated)

👉 Điểm nổi bật

• 4 kênh analog output

• Độ chính xác cao (±0.05%)

• Tốc độ đáp ứng nhanh

• Cấu hình bằng:

  • DIP switch

  • Phần mềm R8CFG

Nguyên lý hoạt động

👉 PLC gửi giá trị số → module chuyển thành điện áp:

• 0 → 10000 (data)

• → tương ứng điện áp output

📌 Ví dụ:

• 0 → -10V

• 5000 → 0V

• 10000 → +10V

Thông số chính

Ngõ ra

• Loại: Analog voltage output

• Số kênh: 4

Dải điện áp

• Có thể chọn:

  • -10V → +10V

Dải hoạt động

• -5% → +105%
  👉 Cho phép vượt nhẹ để hiệu chỉnh

Tải

• Trở tải:

  • ≥ 5 kΩ

⚠️ Nếu tải thấp:

• Sai số tăng

• Méo tín hiệu

Độ chính xác

• ± 0.05% (dải ±10V)

📌 Nếu dùng dải nhỏ:

• Sai số tăng

Ví dụ:

• 1–5V → sai số ≈ 0.25%

Tốc độ

• Conversion rate: 4 ms

• Response time: ≤ 5 ms

👉 Rất nhanh cho:

• Điều khiển analog

Dữ liệu

• Data range:

  • 0 – 10000

• Data allocation:

  • 2 word

• Số địa chỉ:

  • 2

Cấu hình

• Dải điện áp:

  • DIP switch hoặc phần mềm

• Trạng thái khi mất truyền thông:

  • Có thể chọn

Kết nối

• Output: e-CON 4 chân

• Dây: 0.08 – 0.5 mm²

Cách ly

⚠️ Lưu ý quan trọng:

• Không cách ly giữa các kênh (non-isolated)

👉 Nghĩa là:

• Các kênh dùng chung mass

Hiển thị

• LED hệ thống: đỏ/xanh

• LED output: đỏ

Tiêu thụ & lắp đặt

• Dòng tiêu thụ: 160 mA

• Nhiệt độ: -10 ~ 55°C

• DIN rail

• Khối lượng: 60 g

Hiệu năng

• Temp coefficient:

  • ± 0.015%/°C

Cách điện

• ≥ 100 MΩ (500VDC)

• 1500 VAC / 1 phút
