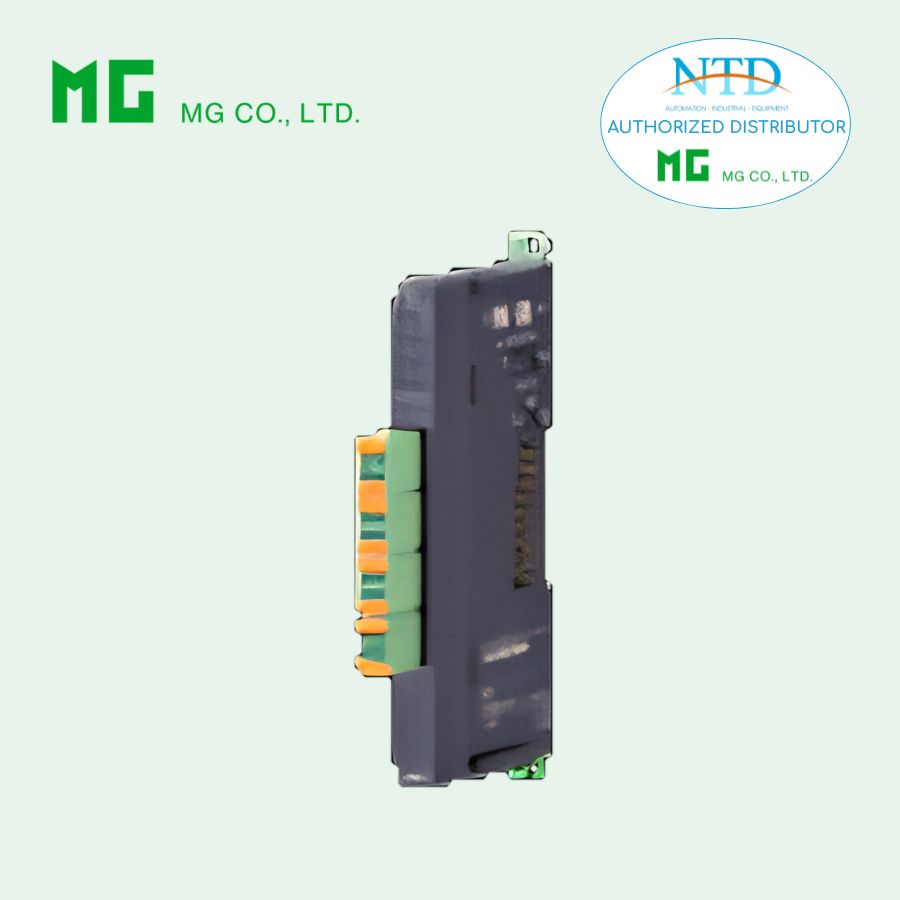

MÔ-ĐUN NGÕ RA ĐIỆN ÁP DC 4 KÊNH R8-YVT4N CỦA MG (M-SYSTEM)

R8-YVT4N – MÔ-ĐUN NGÕ RA ĐIỆN ÁP DC 4 KÊNH – MG (M-SYSTEM)

Thông tin sản phẩm

• Model: R8-YVT4N

• Dòng: Remote I/O R8 Series

• Loại: Analog Output (DC Voltage Output)

• Số kênh: 4 kênh ngõ ra điện áp

• Kết nối: Terminal kẹp lò xo rời (separable tension clamp terminal)

Chức năng & đặc điểm

• Module ngõ ra điện áp DC 4 kênh, thiết kế nhỏ gọn

• Không cách ly giữa các kênh (non-isolated)

• Điều chỉnh dải ngõ ra bằng DIP switch hoặc phần mềm PC

• Mỗi kênh có thể tháo/lắp độc lập (dễ bảo trì, thay thế)

• Hỗ trợ cấu hình bằng phần mềm R8CFG

• Có thể cài đặt trạng thái output khi mất truyền thông

• Tích hợp điện trở kết thúc (terminating resistor)

MODEL: R8–YVT4N[1]

Thông tin đặt hàng

• Ví dụ: R8-YVT4N/Q

Tùy chọn:

• Không tùy chọn: để trống

• /Q: Có tùy chọn

Tùy chọn /Q:

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

Kết nối

Ngõ ra:

• Terminal: Kẹp lò xo rời

• Connector phía module: Hãng sản xuất

• Connector phía dây: DFMC1,5/2-ST-3,5 (Phoenix Contact) (kèm theo)

Dây sử dụng:

• Tiết diện: 0.2 – 1.5 mm²

• Tuốt dây: 10 mm

Đầu cos khuyến nghị:

• AI0,25-10YE (0.25 mm²)

• AI0,34-10TQ (0.34 mm²)

• AI0,5-10WH (0.5 mm²)

• AI0,75-10GY (0.75 mm²)

• A1-10 (1.0 mm²)

• A1,5-10 (1.5 mm²)

Nguồn & bus:

• Nguồn kích & bus nội: qua bus connector

• Nguồn nội: cấp từ bus

Thông số ngõ ra

• Loại: Analog điện áp DC

• Số kênh: 4 output

• Dải ngõ ra: -10 → +10 V

• Dải hoạt động: -5 → +105%

• Tải cho phép: ≥ 5 kΩ

Cấu trúc & hệ thống

• Cách ly:
  Output ↔ nguồn kích ↔ bus nội / nguồn nội
  (không cách ly giữa các kênh)

• Địa chỉ module: Rotary switch

• Chế độ cấu hình: DIP switch bên hông

• Mất truyền thông: Có thể chọn trạng thái output

• Điện trở kết thúc: Có (DIP switch, mặc định OFF)

• LED trạng thái: 2 màu (đỏ/xanh)

• LED ngõ ra: LED đỏ từng kênh

Hiệu năng

• Độ chính xác chuyển đổi:
  ±0.1% (dải -10 → +10 V)

👉 Ví dụ:
Dải 1 – 5 V → độ chính xác ≈ ±0.5%

• Thời gian chuyển đổi: 4 ms

• Hằng số thời gian mạch: ≤ 5 ms (0 → 90%)

• Data range: 0 – 10000

• Data allocation: 2

• Số địa chỉ sử dụng: 2

• Hệ số nhiệt: ±0.015 %/°C

Nguồn cấp

• Dòng tiêu thụ module: 160 mA

Lắp đặt

• Nhiệt độ hoạt động: -10 → +55°C

• Độ ẩm: 30 → 90% RH (không ngưng tụ)

• Môi trường: Không khí không ăn mòn, ít bụi

• Lắp đặt: DIN rail

• Khối lượng: 70 g

Cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)

• Chịu điện áp:
  1500 VAC / 1 phút
  (output ↔ nguồn ↔ bus ↔ mass)

Tiêu chuẩn & chứng nhận

• EMC:

  • EMI: EN 61000-6-4

  • EMS: EN 61000-6-2

• RoHS: Tuân thủ

Phụ kiện liên quan

• Cáp cấu hình: MCN-CON, COP-US

• Phần mềm cấu hình: R8CFG (tải từ website hãng)
