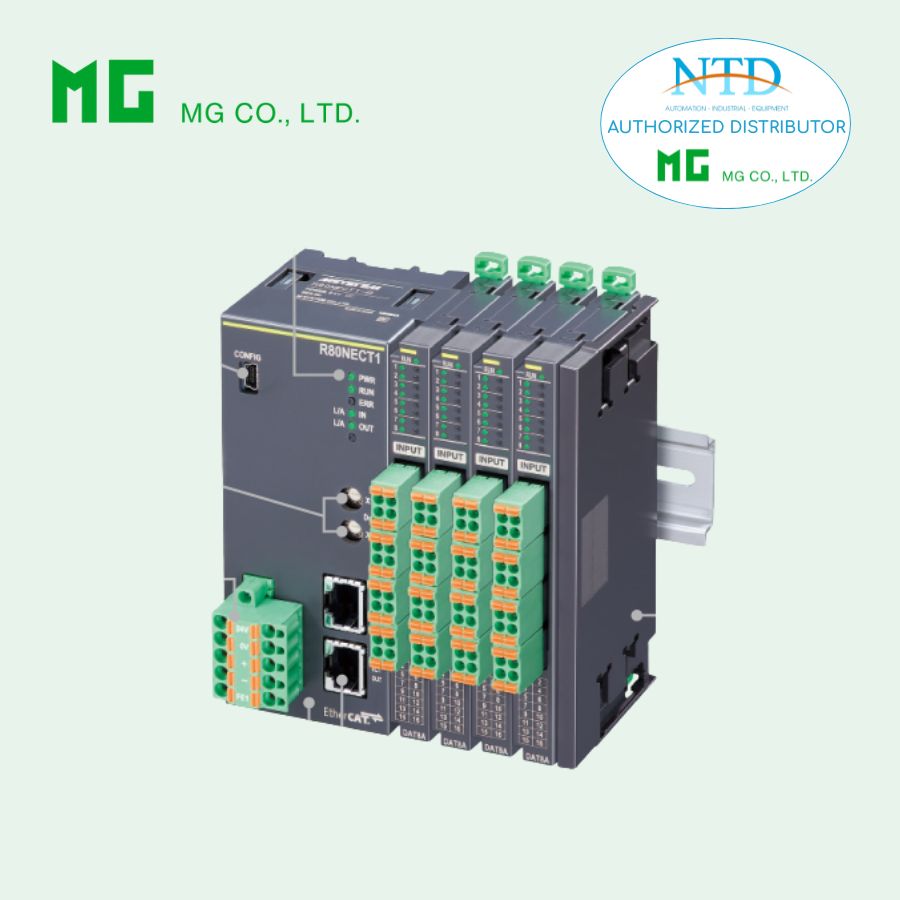

REMOTE I/O R80 SERIES CỦA MG (M-SYSTEM)

R80 SERIES REMOTE I/O – MG (M-SYSTEM)

Thông tin sản phẩm

• Dòng sản phẩm: R80 Series Remote I/O

• Thương hiệu: MG (M-System)

• Xuất xứ: Nhật Bản

Mô tả

Dòng R80 Remote I/O là hệ thống mô-đun I/O phân tán, cho phép trao đổi tín hiệu analog và digital với các mạng truyền thông công nghiệp (fieldbus). Thiết kế nhỏ gọn, linh hoạt, phù hợp cho các hệ thống PLC, DCS và PC-based control.

Hệ thống gồm 3 thành phần chính:

• Module nguồn/mạng (Power/Network Module)

• Module I/O (Input/Output Module)

• Module mở rộng nguồn (Extension Power Module)

Các module kết nối trực tiếp với nhau qua bus nội bộ → không cần base (đế lắp), giúp tiết kiệm không gian và dễ lắp đặt.

Thông số kỹ thuật chính

1. Cấu trúc hệ thống

• Tối đa 16 module I/O

• Địa chỉ module: 0 → 15

• Chu kỳ truyền nội bộ:

  • ~65 µs + 65 µs × số module

2. Module nguồn / truyền thông

Model: R80[1]-R

Các loại mạng hỗ trợ:

• CC-Link IE TSN (NCIT1)

• DeviceNet (ND2)

• EtherCAT (NECT1)

• EtherNet/IP (NEIP1)

Nguồn cấp:

• 24V DC ±10%

• Ripple ≤ 10% p-p

Công suất tiêu thụ:

• ~12 W

Nguồn nội bộ:

• 5V DC / 1.6 A

Nguồn kích (excitation):

• 24V DC / tối đa 10 A

3. Module I/O

Ngõ vào analog

• FST4NJ: 4 kênh (Voltage/Current, có excitation, không cách ly)

• UST4: 4 kênh universal (cách ly)

Ngõ ra analog

• YST4N: 4 kênh dòng (Current)

• YVT4N: 4 kênh áp (Voltage)

Ngõ vào số (Digital Input)

• DAT8A: 8 kênh NPN

• DAT16A2: 16 kênh NPN

Ngõ ra số (Digital Output)

• DCT4D: 4 kênh relay

• DCT8A: 8 kênh transistor NPN

• DCT16A2: 16 kênh transistor NPN

4. Module mở rộng nguồn

Model: R80PS1-R

• Nguồn vào: 24V DC ±10%

• Dùng khi tổng dòng tiêu thụ vượt 1.6 A

• Công suất ~11 W

5. Chuyển đổi dữ liệu

Analog (Voltage/Current)

• Giá trị: 0 – 100% ↔ 0 – 10000 (decimal)

• Hex: 0000 – 2710

• Vùng âm (-5% → 0%): dạng bù 2 (two’s complement)

Nhiệt độ (RTD / Thermocouple)

• Giá trị = °C × 10

• Ví dụ: 27.5°C → 275

6. Scaling & cấu hình

• Phần mềm: R80CFG

• Dải cài đặt: -32000 → +32000

• Có thể quy đổi:

  • Ví dụ: 100 – 200°C → 0 – 10000

7. Kết nối

Module mạng

• Nguồn: Terminal kẹp lò xo

• Mạng:

  • EtherCAT / CC-Link IE TSN: RJ45

Module I/O

• Terminal: 4 / 8 / 16 / 20 pin

• Tiết diện dây:

  • 0.2 – 1.5 mm²

8. Điều kiện môi trường

• Nhiệt độ: -10 ~ +55°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: không khí sạch, không ăn mòn

• Lắp đặt: DIN rail 35 mm

9. Dòng tiêu thụ module (5V DC nội bộ)

• FST4NJ: 120 mA

• UST4: 170 mA

• YST4N: 100 mA

• YVT4N: 210 mA

• DAT8A: 100 mA

• DAT16A2: 125 mA

• DCT4D: 110 mA

• DCT8A: 120 mA

• DCT16A2: 160 mA

👉 Nếu tổng dòng > 1.6A → cần dùng module R80PS1-R

10. Tính năng & lưu ý

• Không hỗ trợ hot swap (không thay module khi đang cấp nguồn)

• Module cuối cần bật termination resistor

• Địa chỉ nên đặt liên tiếp từ 0

Cấu hình & chức năng

(Cấu hình bằng phần mềm R80CFG)

• Scaling tín hiệu

• Zero / Span

• Cài đặt dải đo

• Xử lý dữ liệu analog / nhiệt độ

Phụ kiện & phần mềm

• Phần mềm cấu hình: R80CFG

• Kết nối PC: cáp USB Mini-B
