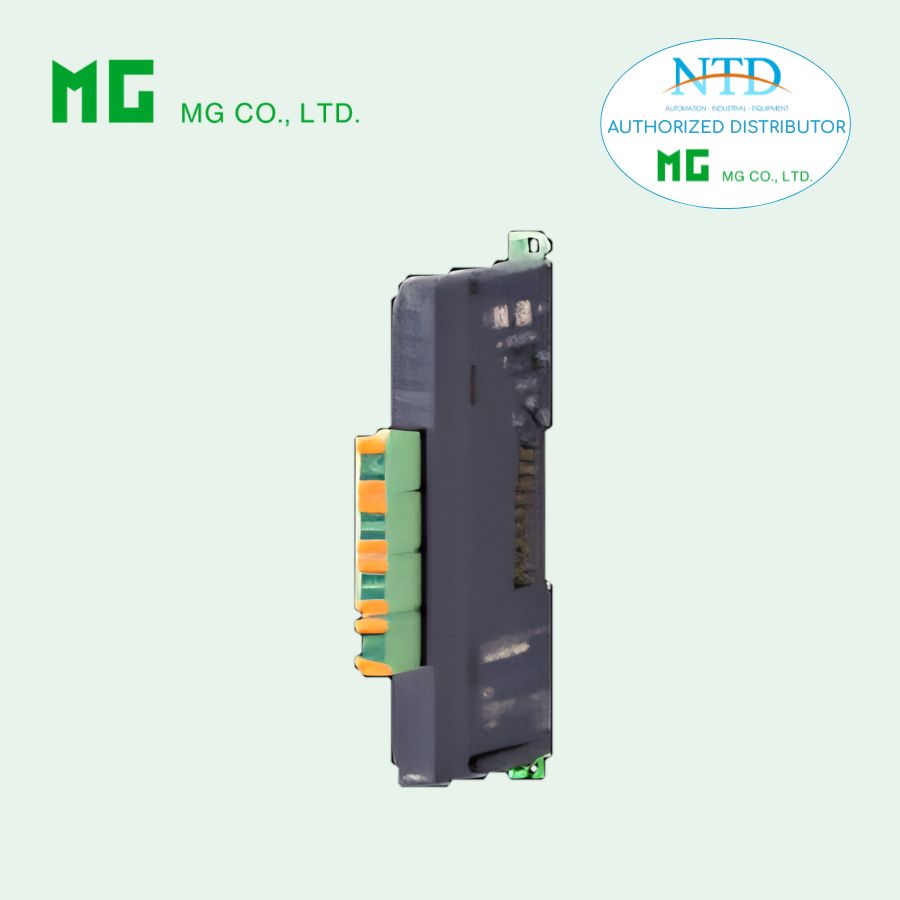

MÔ-ĐUN ĐẦU RA SỐ 16 KÊNH R80DCT16A2 CỦA MG (M-SYSTEM)

R80DCT16A2 – MÔ-ĐUN ĐẦU RA SỐ TRANSISTOR NPN 16 KÊNH – MG (M-SYSTEM)

Mô tả

R80DCT16A2 là mô-đun đầu ra số (digital output) thuộc dòng R80, cung cấp 16 kênh transistor NPN với thiết kế nhỏ gọn. Module sử dụng terminal kẹp lò xo (tension clamp) giúp đấu nối nhanh, chắc chắn và thuận tiện trong lắp đặt.

Thiết bị phù hợp cho các hệ thống PLC, DCS và tự động hóa công nghiệp, dùng để điều khiển các tải như relay trung gian, van điện từ, đèn báo, và các thiết bị DC khác.

Thông số kỹ thuật chính

1. Loại I/O

• Số kênh: 16 output

• Kiểu: Transistor NPN (negative common)

• Điện áp tải định mức: 24V DC ±10%

2. Thông số ngõ ra

• Dòng tải:

  • 0.1 A / kênh

  • 1.6 A / common

• Điện áp rơi: ≤ 0.5 V

• Dòng rò: ≤ 0.1 mA

3. Tốc độ & đáp ứng

• Thời gian ON: ≤ 0.2 ms

• Thời gian OFF: ≤ 0.5 ms

4. Bảo vệ & an toàn

• Bảo vệ ngắn mạch

• Bảo vệ quá nhiệt

⚠️ Khi điều khiển tải cảm (cuộn coil, van điện từ...), cần mắc diode chống ngược song song tải

5. Chế độ khi mất truyền thông

(Cấu hình bằng phần mềm R80CFG)

• Hold output: giữ trạng thái trước đó (mặc định)

• Clear output: tất cả output OFF

6. Kết nối

• Connector: 18 chân (Phoenix Contact)

  • Device side: MC1,5/18-GF-3,5

  • Cable side: FMC1,5/18-STF-3,5 (kèm theo)

• Tiết diện dây: 0.2 – 1.5 mm²

• Chiều dài tuốt dây: 10 mm

7. Cách ly & bảo vệ điện

• Cách ly giữa:

  • Output / nguồn kích với bus nội bộ

• Điện trở cách điện: ≥ 100 MΩ (500V DC)

• Chịu điện áp: 1500V AC / 1 phút

8. Cấu hình & hiển thị

• Địa chỉ module: DIP switch (0 – 15)

• Điện trở kết thúc: tích hợp (DIP, mặc định OFF)

• LED trạng thái:

  • LED 2 màu (đỏ/xanh)

  • LED riêng cho từng kênh output

9. Nguồn & tiêu thụ

• Dòng tiêu thụ: ≤ 160 mA (từ bus nội bộ)

10. Hiệu năng

• Dòng tải tối đa đầu ra (connector): 3A DC (có cầu chì nội)

11. Lắp đặt & môi trường

• Nhiệt độ hoạt động: -10 ~ +55°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: không khí sạch, không ăn mòn

• Lắp đặt: DIN rail

• Khối lượng: ~110 g

Tùy chọn (Option)

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

Cấu hình & phần mềm

• Phần mềm: R80CFG

• Kết nối PC: USB Mini-B

Ứng dụng

• Điều khiển thiết bị ON/OFF:

  • Van điện từ

  • Relay trung gian

  • Đèn báo

  • Motor DC nhỏ

• Hệ thống PLC / DCS

• Tự động hóa nhà máy
