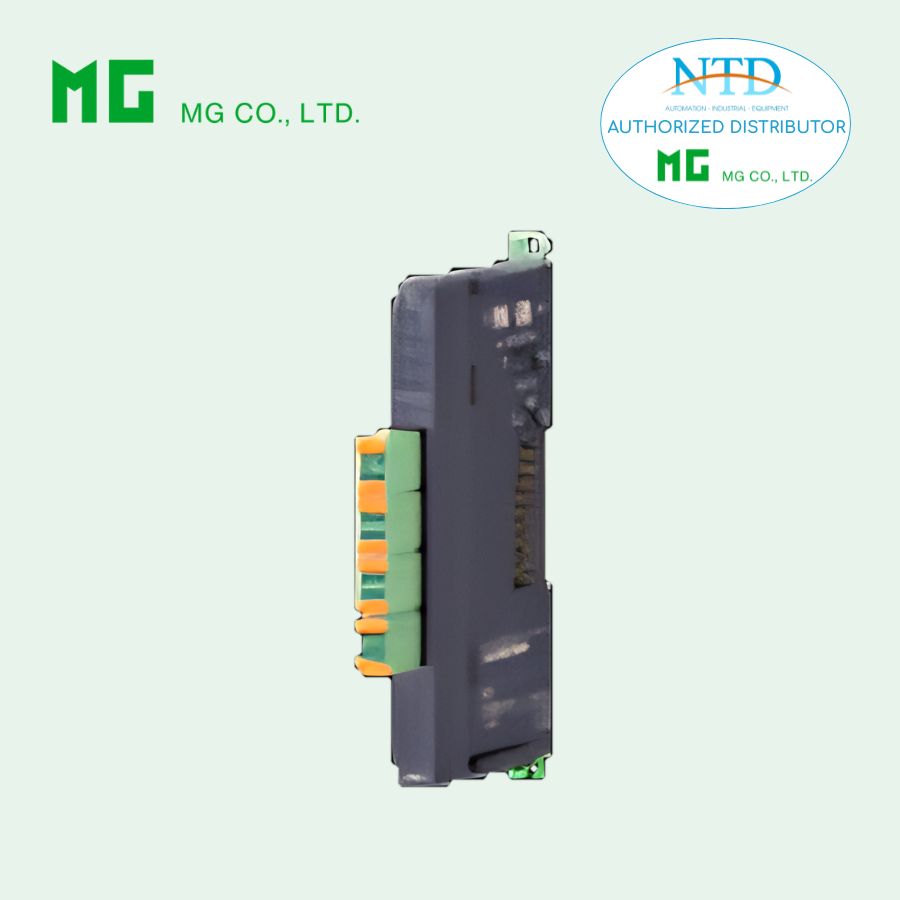

R80DCT4D – MÔ-ĐUN ĐẦU RA RELAY 4 KÊNH – MG (M-SYSTEM)

Liên hệ Còn hàng

Model: R80DCT4D
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

Thông tin sản phẩm

R80DCT4D – MÔ-ĐUN ĐẦU RA RELAY 4 KÊNH – MG (M-SYSTEM)

Mô tả

R80DCT4D là mô-đun đầu ra relay (relay output) thuộc dòng R80 của MG (M-System), cung cấp 4 kênh tiếp điểm relay độc lập. Thiết bị sử dụng terminal kẹp lò xo (tension clamp) giúp đấu nối nhanh, chắc chắn và phù hợp cho môi trường công nghiệp.

Module cho phép điều khiển trực tiếp các tải AC hoặc DC, đặc biệt phù hợp với các ứng dụng cần cách ly hoàn toàn và linh hoạt tải.

Thông số kỹ thuật chính

1. Loại I/O

Số kênh: 4 output
Loại: Relay tiếp điểm
Kiểu đấu: Mỗi kênh 1 tiếp điểm riêng (không dùng chung)

2. Thông số tiếp điểm relay

Dòng tải tối đa: 2 A / kênh
Tải định mức:
- 250 VAC @ 2 A (cosφ = 1)
- 30 VDC @ 2 A (tải thuần trở)
Điện áp đóng cắt tối đa:
- 250 VAC hoặc 30 VDC
Công suất đóng cắt tối đa:
- 500 VA hoặc 60 W
Tải tối thiểu: 5 VDC / 1 mA

3. Tuổi thọ & tốc độ

Tuổi thọ cơ khí: 20 triệu lần đóng/ngắt
Thời gian ON: ≤ 10 ms
Thời gian OFF: ≤ 10 ms

4. Lưu ý khi sử dụng tải cảm

⚠️ Khi điều khiển tải cảm (relay, cuộn coil, motor nhỏ):

Cần dùng mạch bảo vệ tiếp điểm (RC snubber hoặc diode)
Giảm nhiễu và tăng tuổi thọ relay

5. Cách ly & an toàn

Cách ly giữa:
- Các kênh relay với nhau
- Output với bus nội bộ / nguồn
Điện trở cách điện: ≥ 100 MΩ (500 VDC)
Chịu điện áp: 1500 VAC / 1 phút

6. Kết nối

Connector (8 chân):
- Unit side: MSTB2,5/8-GF-5,08
- Cable side: FKC2,5/8-STF-5,08 (kèm theo)
Tiết diện dây: 0.2 – 2.5 mm²
Chiều dài tuốt dây: 10 mm
