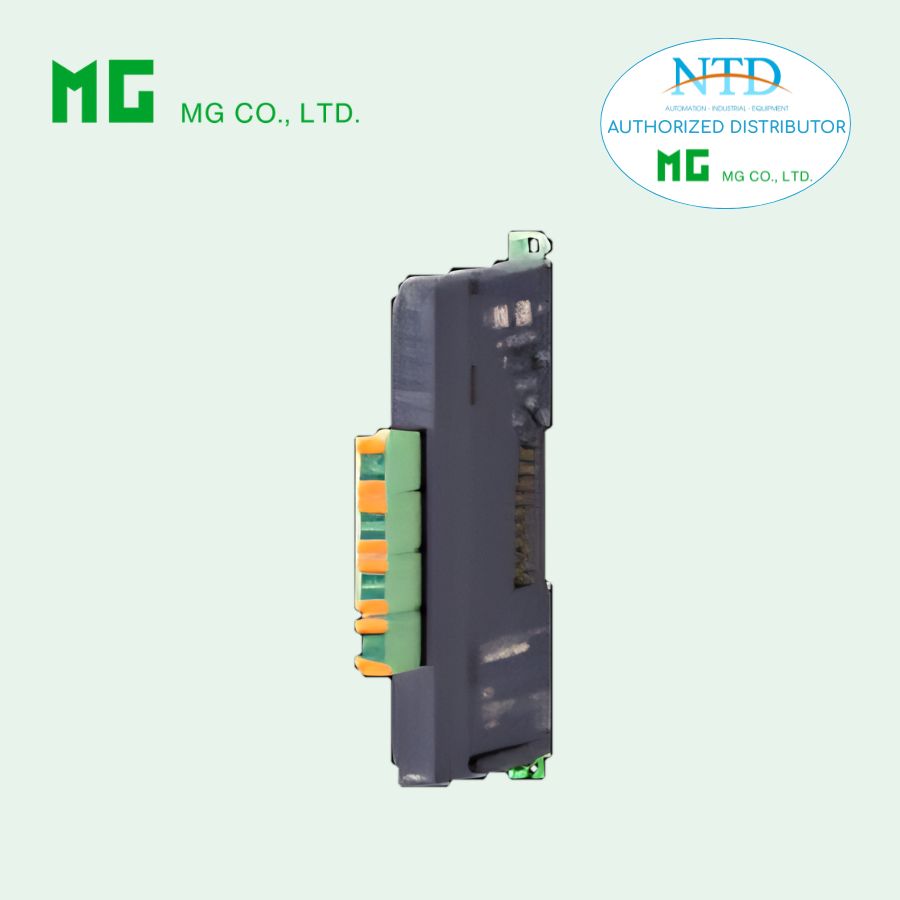

MÔ-ĐUN ĐẦU RA SỐ TRANSISTOR NPN 8 KÊNH R80DCT8A CỦA MG

R80DCT8A – MÔ-ĐUN ĐẦU RA SỐ TRANSISTOR NPN 8 KÊNH – MG (M-SYSTEM)

Mô tả

R80DCT8A là mô-đun đầu ra số (digital output) thuộc dòng R80 của MG (M-System), cung cấp 8 kênh transistor NPN với thiết kế nhỏ gọn. Module sử dụng terminal kẹp lò xo (tension clamp) giúp đấu nối nhanh, chắc chắn và phù hợp trong môi trường công nghiệp.

Thiết bị dùng để điều khiển các tải DC như relay trung gian, van điện từ, đèn báo, và các thiết bị ON/OFF trong hệ thống PLC/DCS.

Thông số kỹ thuật chính

1. Loại I/O

• Số kênh: 8 output

• Kiểu: Transistor NPN (negative common)

• Điện áp tải: 24V DC ±10%

2. Thông số ngõ ra

• Dòng tải:

  • 0.1 A / kênh

  • 0.8 A / common

• Điện áp rơi: ≤ 0.5 V

• Dòng rò: ≤ 0.1 mA

3. Tốc độ đáp ứng

• ON delay: ≤ 0.2 ms

• OFF delay: ≤ 0.5 ms

4. Bảo vệ & an toàn

• Bảo vệ ngắn mạch

• Bảo vệ quá nhiệt

⚠️ Khi điều khiển tải cảm (coil, van điện từ...):
→ Cần mắc diode chống ngược song song tải để bảo vệ transistor

5. Chế độ khi mất truyền thông

(Cấu hình bằng phần mềm R80CFG)

• Hold output: giữ trạng thái trước đó (mặc định)

• Clear output: tất cả output OFF

6. Kết nối

• Connector: 16 chân (tension clamp)

  • Cable side: DFMC1,5/2-ST-3,5 (kèm theo)

• Tiết diện dây: 0.2 – 1.5 mm²

• Chiều dài tuốt dây: 10 mm

7. Cấu hình & hiển thị

• Địa chỉ module: Rotary switch (0 – F)

• Điện trở kết thúc: tích hợp (DIP, mặc định OFF)

• LED hiển thị:

  • LED trạng thái (đỏ/xanh)

  • LED riêng cho từng kênh output

8. Nguồn & tiêu thụ

• Dòng tiêu thụ: ≤ 120 mA

9. Hiệu năng & cách ly

• Dòng tải tối đa đầu ra: 3A DC (có cầu chì nội)

• Điện trở cách điện: ≥ 100 MΩ (500V DC)

• Chịu điện áp: 1500 VAC / 1 phút

10. Điều kiện lắp đặt

• Nhiệt độ hoạt động: -10 ~ +55°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: không khí sạch, không ăn mòn

• Lắp đặt: DIN rail

• Khối lượng: ~80 g

Tùy chọn (Option)

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

Ứng dụng

• Điều khiển thiết bị DC:

  • Relay trung gian

  • Van điện từ

  • Đèn báo

  • Tải ON/OFF

• Ứng dụng trong:

  • PLC / DCS

  • Tự động hóa nhà máy

Ưu điểm nổi bật

• Tốc độ đóng cắt nhanh (ms)

• Kích thước nhỏ gọn, tiết kiệm không gian

• Bảo vệ đầy đủ (ngắn mạch, quá nhiệt)

• Đấu nối nhanh với terminal kẹp lò xo
