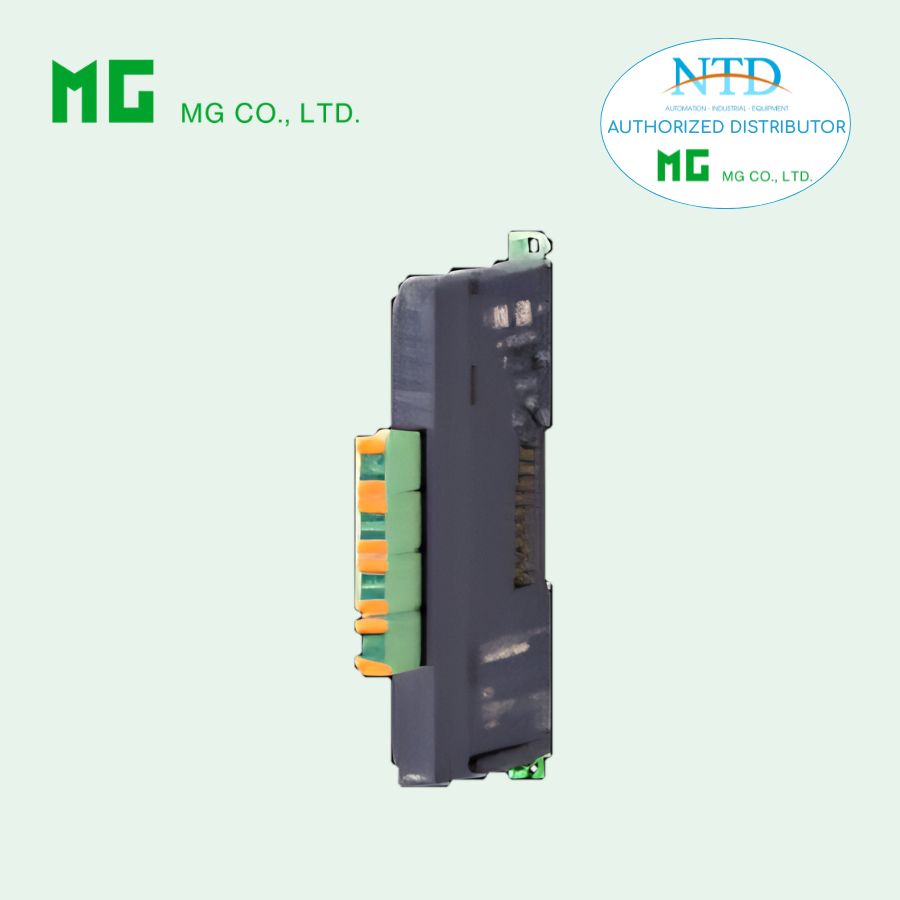

MÔ-ĐUN ĐẦU VÀO ANALOG 4 KÊNH R80FST4NJ CỦA MG

R80FST4NJ – MÔ-ĐUN ĐẦU VÀO ANALOG (ĐIỆN ÁP / DÒNG) 4 KÊNH – MG (M-SYSTEM)

Mô tả

R80FST4NJ là mô-đun đầu vào analog đa năng thuộc dòng R80 của MG (M-System), hỗ trợ 4 kênh đo điện áp hoặc dòng DC. Module tích hợp nguồn cấp cảm biến (excitation) và cho phép cấu hình linh hoạt từng kênh bằng phần mềm.

Thiết bị phù hợp cho việc thu thập tín hiệu từ các cảm biến công nghiệp như pressure, flow, level, temperature transmitter (4–20 mA, 0–10V,...).

⚠️ Lưu ý: Module không cách ly (non-isolated) giữa các kênh.

Thông số kỹ thuật chính

1. Loại tín hiệu vào

• Số kênh: 4 input

• Loại tín hiệu:

  • Điện áp DC

  • Dòng DC

• Cấu hình:

  • Tùy chọn từng kênh bằng phần mềm R80CFG

2. Dải đo đầu vào

■ Điện áp DC

• Dải: -10 ~ +10 V

• Trở kháng vào: ≥ 1 MΩ

• Dải hoạt động: -5% ~ +105%

■ Dòng DC

• Dải: -20 ~ +20 mA

• Trở kháng vào: 50 Ω

• Dải hoạt động: -5% ~ +105%

📌 Mặc định: tất cả kênh ở chế độ -10 ~ +10V

3. Độ chính xác & hiệu năng

• Voltage input: ±0.05%

• Current input: ±0.1%

📌 Lưu ý:
Độ chính xác phụ thuộc vào span cấu hình thực tế

• Tốc độ chuyển đổi: 1 ms

• Hằng số thời gian: ~1 ms

• Dữ liệu đầu ra: 0 – 10000 (có thể scale)

4. Nguồn cấp cảm biến (Excitation)

• Dòng cấp:

  • 0.5 A / kênh

  • Tổng: 1 A

👉 Có thể cấp nguồn trực tiếp cho sensor từ module

5. Cách ly & an toàn

• Cách ly giữa:

  • Input / excitation với bus nội bộ

⚠️ Các kênh không cách ly với nhau

• Điện trở cách điện: ≥ 100 MΩ

• Chịu điện áp: 1500 VAC / 1 phút

6. Kết nối

• Connector: 16 chân (tension clamp)

  • Model: MC1,5/16-GF-3,5

  • Cable: FMC1,5/16-STF-3,5

• Tiết diện dây: 0.2 – 1.5 mm²

• Chiều dài tuốt dây: 10 mm

7. Cấu hình & hiển thị

• Địa chỉ module: DIP switch

• Điện trở kết thúc: tích hợp (mặc định OFF)

• LED:

  • LED trạng thái (đỏ/xanh)

  • LED báo input (đỏ)

8. Nguồn & tiêu thụ

• Dòng tiêu thụ: 120 mA

9. Điều kiện lắp đặt

• Nhiệt độ hoạt động: -10 ~ +55°C

• Nhiệt độ lưu trữ: -10 ~ +55°C

• Độ ẩm: 10 – 90% RH

• Môi trường: không khí sạch, không ăn mòn

• Lắp đặt: DIN rail

• Khối lượng: ~120 g

Tùy chọn (Option)

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

Tiêu chuẩn

• EMC: EN 61000-6-4 / EN 61000-6-2

• RoHS compliant

Ứng dụng

• Đọc tín hiệu từ cảm biến:

  • 4–20 mA transmitter

  • 0–10V sensor

  • Cảm biến áp suất, lưu lượng, mức

• Hệ thống:

  • PLC / DCS

  • SCADA

  • Tự động hóa nhà máy

Ưu điểm nổi bật

• Đa năng: đọc cả điện áp và dòng

• Tích hợp nguồn cấp sensor

• Độ chính xác cao, tốc độ nhanh

• Cấu hình linh hoạt từng kênh
