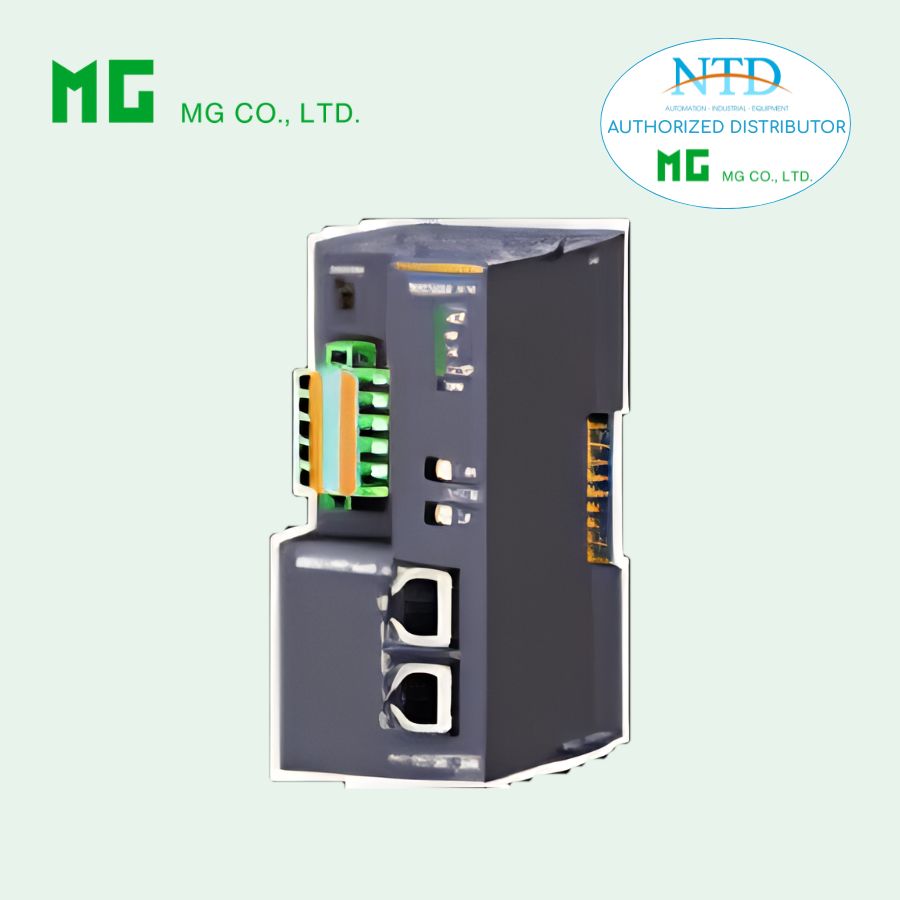

MÔ-ĐUN NGUỒN/TRUYỀN THÔNG CC-Link R80NCIT1 CỦA MG (M-SYSTEM)

R80NCIT1 – MÔ-ĐUN NGUỒN / TRUYỀN THÔNG CC-Link IE TSN – MG (M-SYSTEM)

Mô tả

R80NCIT1 là mô-đun nguồn và truyền thông (Power/Network Module) thuộc dòng R80, dùng để kết nối hệ thống Remote I/O với mạng CC-Link IE TSN.

Thiết bị đóng vai trò trung tâm:

• Cấp nguồn cho toàn bộ module I/O

• Giao tiếp dữ liệu tốc độ cao với PLC/DCS

• Quản lý truyền thông và đồng bộ hệ thống

Thông số kỹ thuật chính

1. Chức năng chính

• Kết nối fieldbus CC-Link IE TSN

• Trao đổi dữ liệu analog & digital I/O

• Cấp nguồn nội cho các module I/O

• Hỗ trợ tối đa 16 module I/O

2. Nguồn cấp

• Nguồn vào: 24 VDC ±10%

• Công suất tiêu thụ: ~12 W

Nguồn nội cấp cho I/O

• 5 VDC / 1.6 A (bus nội)

Nguồn kích (excitation)

• 24 VDC ±10%

• Dòng tối đa: 10 A

3. Truyền thông CC-Link IE TSN

• Chuẩn: IEEE 802.3

• Tốc độ: 1 Gbps (1000BASE-T)

• Đồng bộ: IEEE 802.1AS, IEEE 1588v2

• Topology: Line / Star / Ring

• Khoảng cách: 100 m giữa các node

• Số trạm tối đa: 64,770

• Dữ liệu truyền:

  • RX/RY: 112 points

  • RWw/RWr: 64 points

4. Hiệu năng hệ thống

• Chu kỳ bus nội:
  ~65 μs + (65 μs × số module)

5. Kết nối

• Nguồn & excitation: Terminal kẹp lò xo

• Mạng: RJ45 (Ethernet)

• Cáp: CAT5e (double shielded, theo CC-Link IE)

6. Cách ly & an toàn

• Cách ly giữa:

  • Nguồn

  • Bus nội

  • CC-Link IE TSN

  • Excitation

• Điện trở cách điện: ≥ 100 MΩ

• Chịu điện áp: 1500 VAC / 1 phút

7. Hiển thị trạng thái (LED)

• PWR: Nguồn

• RUN: Hoạt động

• RD/SD: Truyền nhận dữ liệu

• D LINK: Data link

• ERR: Lỗi hệ thống

• L ER: Lỗi mạng

• LINK: Kết nối mạng

8. Lắp đặt & môi trường

• Nhiệt độ hoạt động: -10 ~ +55°C

• Độ ẩm: 30 – 90% RH

• Lắp đặt: DIN rail

• Khối lượng: ~230 g

Tùy chọn (Option)

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

Tiêu chuẩn

• EMC: EN 61000-6-4 / EN 61000-6-2

• RoHS compliant

Ứng dụng

• Hệ thống Remote I/O tốc độ cao

• Nhà máy thông minh (Smart Factory)

• Dây chuyền sản xuất cần đồng bộ thời gian thực (TSN)

• Kết nối PLC Mitsubishi / hệ CC-Link

Ưu điểm nổi bật

• Truyền thông 1 Gbps tốc độ cao

• Hỗ trợ TSN (Time Sensitive Networking)

• Cấp nguồn mạnh cho toàn hệ thống I/O

• Mở rộng linh hoạt lên đến 16 module

• Hỗ trợ nhiều topology mạng
