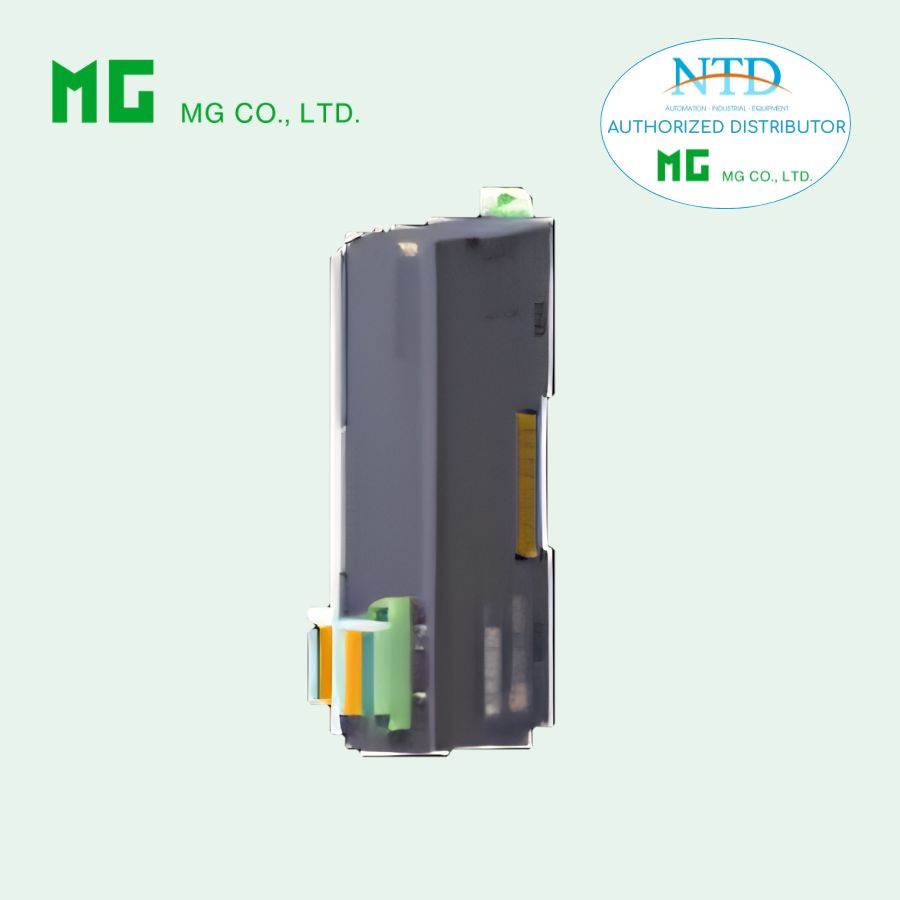

MÔ-ĐUN NGUỒN/TRUYỀN THÔNG ETHERCAT R80NECT1 CỦA MG

R80NECT1 – MÔ-ĐUN NGUỒN / TRUYỀN THÔNG ETHERCAT – MG (M-SYSTEM)

Mô tả

R80NECT1 là mô-đun nguồn và truyền thông (Power/Network Module) thuộc dòng R80 của MG (M-System), dùng để kết nối hệ thống Remote I/O với mạng EtherCAT.

Thiết bị đóng vai trò trung tâm:

• Giao tiếp dữ liệu tốc độ cao với PLC/Controller EtherCAT

• Cấp nguồn cho toàn bộ module I/O

• Cho phép mở rộng linh hoạt hệ thống I/O

Thông số kỹ thuật chính

1. Chức năng

• Kết nối mạng EtherCAT

• Hỗ trợ tối đa 16 module I/O

• Trao đổi dữ liệu analog & digital

• Cấu hình bằng phần mềm R80CFG

2. Nguồn cấp

• Nguồn vào: 24 VDC ±10%

• Công suất tiêu thụ: ~12 W

Nguồn nội cho I/O

• 5 VDC / 1.6 A

Nguồn kích (excitation)

• 24 VDC ±10%

• Dòng tối đa: 10 A

3. Truyền thông EtherCAT

• Chuẩn: IEEE 802.3u

• Tốc độ: 100 Mbps (Full-duplex)

• Chuẩn cáp: CAT5e (STP)

• Kết nối: RJ45

• Khoảng cách tối đa: 100 m giữa các node

• Địa chỉ: cài bằng rotary switch

• Yêu cầu master hỗ trợ MDP (Modular Device Profile)

4. Kết nối hệ thống

• Nguồn & excitation: Terminal kẹp lò xo

• EtherCAT: 2 cổng RJ45 (IN/OUT – daisy chain)

• Bus nội: connector nội bộ

5. Hiển thị trạng thái (LED)

• PWR: nguồn

• RUN: hoạt động

• ERR: lỗi

• L/A IN: Link/Activity cổng vào

• L/A OUT: Link/Activity cổng ra

6. Cách ly & an toàn

• Cách ly giữa:

  • EtherCAT

  • Nguồn

  • Bus nội

  • Excitation

• Điện trở cách điện: ≥ 100 MΩ

• Chịu điện áp: 1500 VAC / 1 phút

7. Hiệu năng hệ thống

• Tổng dòng cấp I/O: 1.6 A (bus nội)

8. Lắp đặt & môi trường

• Nhiệt độ hoạt động: -10 ~ +55°C

• Độ ẩm: 30 – 90% RH

• Môi trường: không khí sạch, không ăn mòn

• Lắp đặt: DIN rail

• Khối lượng: ~210 g

Tùy chọn (Option)

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

Tiêu chuẩn

• EMC: EN 61000-6-4 / EN 61000-6-2

• RoHS compliant

Ứng dụng

• Hệ thống EtherCAT tốc độ cao

• Máy tự động, robot, motion control

• PLC Beckhoff, Omron, Siemens (EtherCAT)

• Hệ thống yêu cầu chu kỳ scan nhanh, real-time

Ưu điểm nổi bật

• Truyền thông real-time tốc độ cao

• Hỗ trợ daisy-chain (IN/OUT) tiện lợi

• Cấp nguồn mạnh cho toàn hệ I/O

• Thiết kế nhỏ gọn, dễ mở rộng
