MÔ-ĐUN NGUỒN MỞ RỘNG R80PS1 CỦA MG (M-SYSTEM)

R80PS1 – MÔ-ĐUN NGUỒN MỞ RỘNG (EXTENSION POWER SUPPLY) – MG (M-SYSTEM)

Mô tả

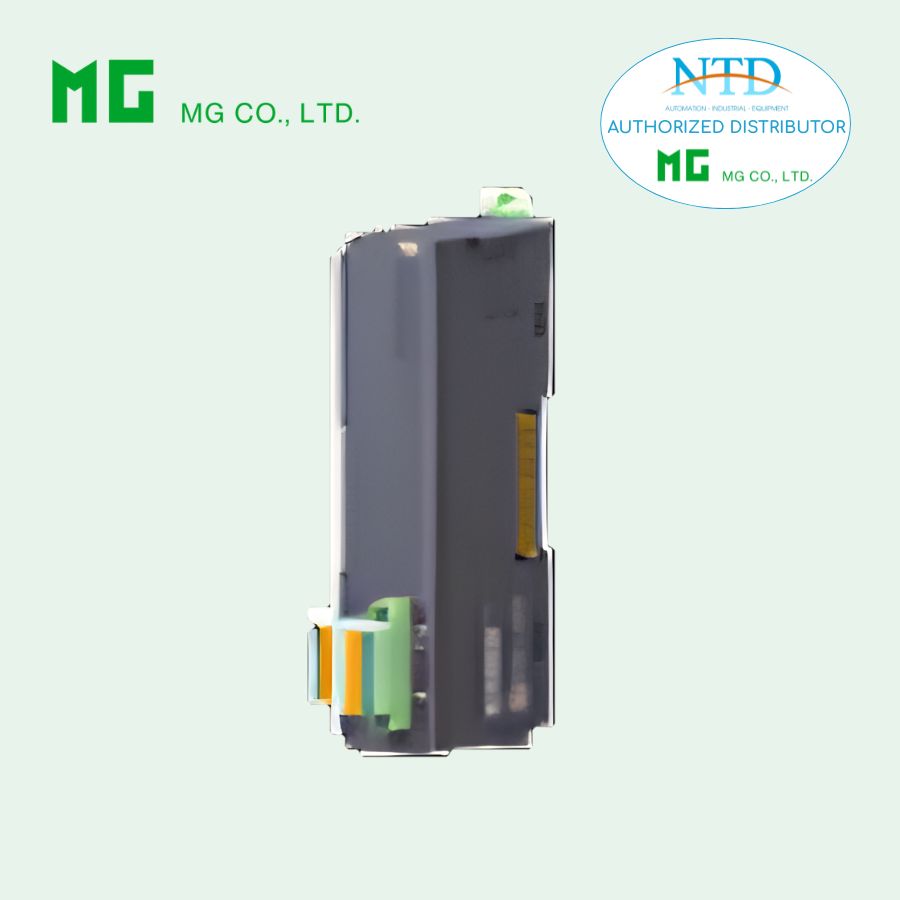

R80PS1 là mô-đun nguồn mở rộng thuộc dòng R80 của MG (M-System), được sử dụng để bổ sung nguồn cho các module I/O trong hệ thống Remote I/O.

Thiết bị được lắp xen giữa các module I/O, giúp đảm bảo đủ công suất khi hệ thống có nhiều module tiêu thụ dòng lớn.

Thông số kỹ thuật chính

1. Chức năng

• Cấp nguồn bổ sung cho module I/O

• Lắp giữa các module trong hệ R80

• Cho phép sử dụng tối đa 2 module R80PS1 trong hệ thống

2. Nguồn cấp

• Nguồn vào: 24 VDC ±10%

• Công suất tiêu thụ: ~11 W

Nguồn nội cho I/O

• 5 VDC / 1.6 A

Nguồn kích (excitation)

• 24 VDC ±10%

• Dòng tối đa: 8 A

3. Kết nối

• Nguồn & excitation: Terminal kẹp lò xo

  • Dây: 0.2 – 1.5 mm²

  • Tuốt dây: 10 mm

• Bus nội: kết nối qua connector

4. Hiển thị trạng thái

• LED xanh: báo có nguồn

5. Cách ly & an toàn

• Cách ly giữa:

  • Bus nội

  • Nguồn

  • Excitation

• Điện trở cách điện: ≥ 100 MΩ

• Chịu điện áp: 1500 VAC / 1 phút

6. Hiệu năng hệ thống

• Hỗ trợ tối đa: 16 module I/O

• Tổng dòng bus nội: 1.6 A

Lắp đặt & môi trường

• Nhiệt độ hoạt động: -10 ~ +55°C

• Độ ẩm: 10 – 90% RH

• Môi trường: không khí sạch, không ăn mòn

• Lắp đặt: DIN rail

• Khối lượng: ~100 g

Tùy chọn (Option)

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

Tiêu chuẩn

• EMC: EN 61000-6-4 / EN 61000-6-2

• RoHS compliant

Lưu ý quan trọng

1. Giới hạn dòng hệ thống

• Nguồn nội của module Network chỉ: 1.6 A

• Ví dụ:

  • Module R80UST4 tiêu thụ: 170 mA

  • 16 module cần: 2.72 A > 1.6 A → KHÔNG đủ

👉 Giải pháp:

• Chèn R80PS1 giữa module thứ 9 và 10
  → đảm bảo đủ nguồn cho toàn hệ

2. Trình tự cấp nguồn

• Bật nguồn cùng lúc hoặc trước module Network

• Nếu bật trễ hơn 3 giây → hệ thống có thể lỗi nhận I/O

3. Tiếp địa

⚠️ Nối chân FE1 xuống đất để tăng chống nhiễu
⚠️ FE1 không phải tiếp địa bảo vệ (PE)

Ứng dụng

• Hệ thống có nhiều module I/O

• Hệ thống tiêu thụ dòng lớn

• Dây chuyền tự động hóa mở rộng

• Giải pháp Remote I/O quy mô lớn

Ưu điểm nổi bật

• Giải quyết vấn đề thiếu nguồn bus nội

• Dễ dàng mở rộng hệ thống

• Lắp đặt linh hoạt trong dãy module

• Tăng độ ổn định toàn hệ thống
