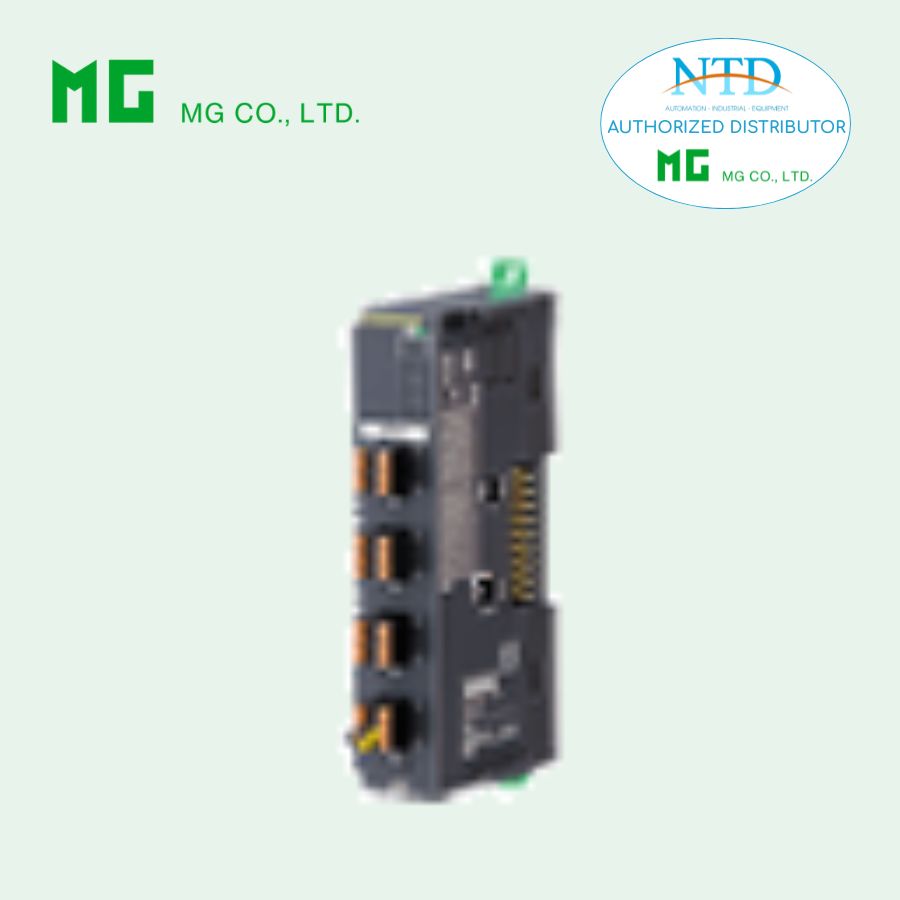

MÔ-ĐUN INPUT ĐA NĂNG 4 KÊNH R80UST4 CỦA MG (M-SYSTEM)

R80UST4 – MÔ-ĐUN INPUT ĐA NĂNG 4 KÊNH (UNIVERSAL INPUT) – MG (M-SYSTEM)

Mô tả

R80UST4 là mô-đun analog input đa năng 4 kênh, cho phép nhận nhiều loại tín hiệu khác nhau trong cùng một thiết bị.

Mỗi kênh có thể cấu hình độc lập để đo:

• Nhiệt độ (Thermocouple, RTD)
• Điện áp, dòng điện
• Điện trở, biến trở

Phù hợp cho các hệ thống cần linh hoạt và đa tín hiệu.

Thông số kỹ thuật chính

1. Chức năng

• 4 kênh input độc lập
• Hỗ trợ nhiều loại tín hiệu (Universal Input)
• Cấu hình bằng phần mềm R80CFG
• Cách ly giữa các kênh

2. Các loại tín hiệu hỗ trợ

Dòng điện (Current)

• Dải: -20 ~ +20 mA
• Điện trở vào: 49.9 Ω

Điện áp (Voltage)

• ±1000 mV (độ chính xác cao)
• ±10 V (dải rộng)
• Trở kháng vào: ≥ 100 kΩ / 1 MΩ

Thermocouple (TC)

• Hỗ trợ nhiều loại (K, J, T, …)
• Có bù nhiệt tự động (CJC)

RTD

• 2 dây / 3 dây
• Dòng đo ≤ 0.33 mA

Điện trở / Biến trở

• Dải: 0 – 4000 Ω

3. Cấu hình & xử lý tín hiệu

• Cài đặt qua phần mềm R80CFG
• Linearization cho TC/RTD
• Burnout detection:
  • Upscale / Downscale / Disable

4. Hiển thị trạng thái

• LED 2 màu (đỏ/xanh): trạng thái module
• LED đỏ: trạng thái từng kênh input

5. Kết nối

• Terminal dạng kẹp lò xo (tension clamp)
• Dây: 0.14 – 0.5 mm²
• Bus nội: qua connector

6. Hiệu năng

• Độ chính xác: theo bảng (cao)
• Chu kỳ chuyển đổi: ≤ 100 ms
• Độ trễ input: ≤ 150 ms
• Thời gian phát hiện lỗi burnout: ≤ 1 giây

Dữ liệu đầu ra

• Analog: 0 – 10000
• Nhiệt độ:
  • °C / K: ×10
  • °F: số nguyên

7. Cách ly & an toàn

• Cách ly giữa từng kênh và hệ thống
• Điện trở cách điện: ≥ 100 MΩ
• Chịu điện áp: 1500 VAC / 1 phút

8. Nguồn & tiêu thụ

• Dòng tiêu thụ: 170 mA

Lắp đặt & môi trường

• Nhiệt độ hoạt động: -10 ~ +55°C
• Độ ẩm: 10 – 90% RH
• Môi trường: không khí sạch, không ăn mòn
• Lắp đặt: DIN rail
• Khối lượng: ~120 g

Tùy chọn (Option)

• /C01: Phủ Silicone
• /C02: Phủ Polyurethane

Tiêu chuẩn

• EMC: EN 61000-6-4 / EN 61000-6-2
• RoHS compliant

Ứng dụng

• Đo nhiệt độ (lò, HVAC, dây chuyền)
• Đo tín hiệu analog tổng hợp
• Hệ thống cần nhiều loại sensor khác nhau
• Nhà máy sản xuất, năng lượng, thực phẩm

Ưu điểm nổi bật

• Một module thay thế nhiều module chuyên dụng
• Linh hoạt cấu hình từng kênh
• Cách ly từng kênh → chống nhiễu tốt
• Độ chính xác cao, ổn định
