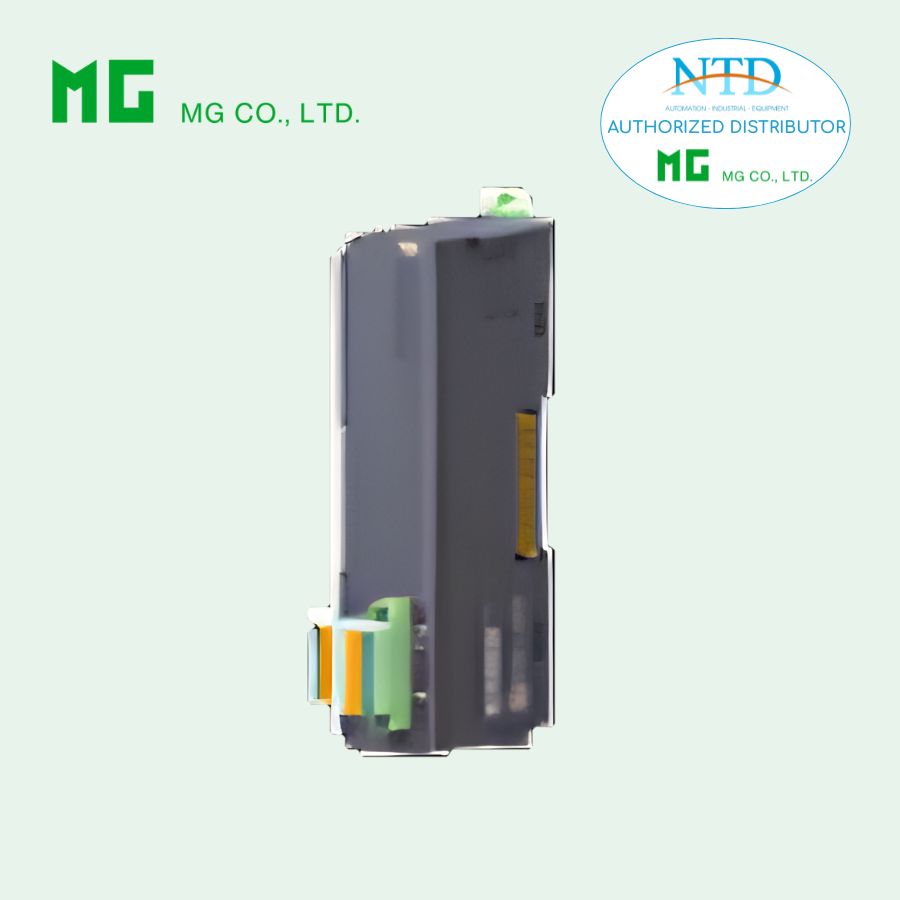

MÔ-ĐUN NGÕ RA DÒNG DC 4 KÊNH R80YST4N CỦA MG (M-SYSTEM)

R80YST4N – MÔ-ĐUN NGÕ RA DÒNG DC 4 KÊNH (ANALOG OUTPUT) – MG (M-SYSTEM)

Mô tả

R80YST4N là mô-đun analog output 4 kênh dòng DC thuộc dòng R80 của MG (M-System), dùng để xuất tín hiệu điều khiển 0–20 mA tới thiết bị hiện trường như biến tần, van điều khiển, bộ điều khiển nhiệt độ,…

Đây là phiên bản không cách ly (non-isolated), phù hợp với các ứng dụng tiêu chuẩn, chi phí tối ưu.

Thông số kỹ thuật chính

1. Chức năng

• 4 kênh ngõ ra dòng DC

• Cấu hình độc lập từng kênh

• Cài đặt scaling bằng phần mềm R80CFG

2. Ngõ ra (Output)

• Dải chuẩn: 0 – 20 mA

• Dải hoạt động: -5% → 105%

• Tải tối đa: ≤ 350 Ω

3. Hiệu năng

• Độ chính xác: ±0.08% (0–20 mA)

  • Ví dụ 4–20 mA → ~±0.1%

• Tốc độ chuyển đổi: 1 ms

• Hằng số thời gian: ≤ 1 ms (0 → 90%)

• Hệ số nhiệt: ±0.015%/°C

Dữ liệu điều khiển

• Giá trị: 0 – 10000 tương ứng dải output

4. Kết nối

• Terminal dạng kẹp lò xo (tension clamp)

• Dây: 0.2 – 1.5 mm²

• Bus nội: connector

5. Hiển thị trạng thái

• LED 2 màu: trạng thái module

• LED đỏ: trạng thái từng kênh output

6. Cách ly & an toàn

• Không cách ly giữa các kênh output

• Có cách ly với:

  • Nguồn

  • Bus nội

  • Excitation

• Điện trở cách điện: ≥ 100 MΩ

• Chịu điện áp: 1500 VAC / 1 phút

7. Nguồn & tiêu thụ

• Dòng tiêu thụ: 100 mA

• Dòng excitation: 90 mA

Lắp đặt & môi trường

• Nhiệt độ hoạt động: -10 ~ +55°C

• Độ ẩm: 10 – 90% RH

• Môi trường: không ăn mòn, ít bụi

• Lắp đặt: DIN rail

• Khối lượng: ~120 g

Tùy chọn (Option)

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

Tiêu chuẩn

• EMC: EN 61000-6-4 / EN 61000-6-2

• RoHS compliant

Ứng dụng

• Điều khiển biến tần (speed control)

• Điều khiển van tuyến tính (control valve)

• Điều khiển PID (nhiệt độ, áp suất, lưu lượng)

• Xuất tín hiệu analog tới thiết bị field

Ưu điểm nổi bật

• Tốc độ đáp ứng rất nhanh (1 ms)

• Độ chính xác cao

• Cấu hình linh hoạt từng kênh

• Thiết kế nhỏ gọn, dễ tích hợp
