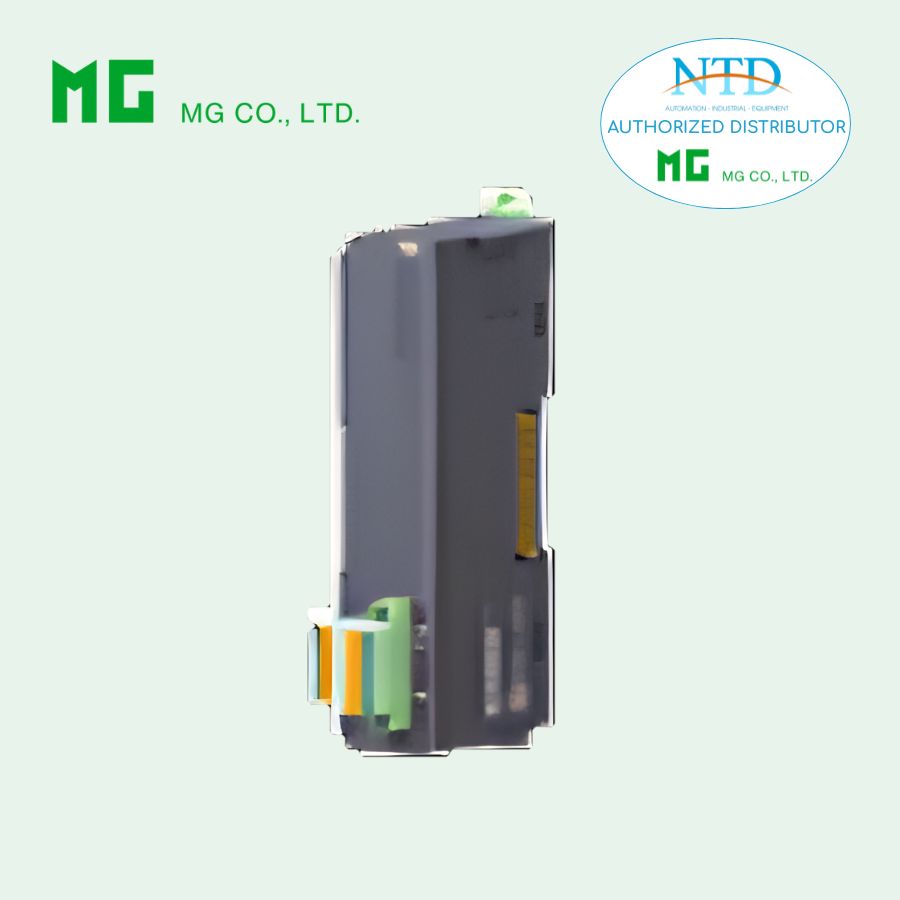

MÔ-ĐUN NGÕ RA ĐIỆN ÁP DC 4 KÊNH R80YVT4N CỦA MG

R80YVT4N – MÔ-ĐUN NGÕ RA ĐIỆN ÁP DC 4 KÊNH (ANALOG OUTPUT) – MG (M-SYSTEM)

Mô tả

R80YVT4N là mô-đun analog output điện áp DC 4 kênh thuộc dòng R80 của MG (M-System), dùng để xuất tín hiệu điều khiển dạng điện áp (-10V đến +10V) tới các thiết bị như biến tần, servo drive, bộ điều khiển,…

Đây là phiên bản không cách ly (non-isolated), phù hợp cho các ứng dụng tiêu chuẩn, yêu cầu chi phí tối ưu.

Thông số kỹ thuật chính

1. Chức năng

• 4 kênh ngõ ra điện áp DC

• Cấu hình độc lập từng kênh

• Thiết lập scaling qua phần mềm R80CFG

2. Ngõ ra (Output)

• Dải điện áp: -10 ~ +10 V DC

• Dải hoạt động: -5% → 105%

• Tải tối thiểu: ≥ 5 kΩ

3. Hiệu năng

• Độ chính xác: ±0.05% (dải -10 ~ +10 V)

  • Ví dụ 1–5 V → ~±0.25%

• Tốc độ chuyển đổi: 1 ms

• Hằng số thời gian: ≤ 1 ms (0 → 90%)

• Hệ số nhiệt: ±0.015%/°C

Dữ liệu điều khiển

• Giá trị: 0 – 10000 tương ứng dải output

4. Kết nối

• Terminal dạng kẹp lò xo (tension clamp)

• Dây: 0.2 – 1.5 mm²

• Bus nội: connector

5. Hiển thị trạng thái

• LED 2 màu: trạng thái module

• LED đỏ: trạng thái từng kênh output

6. Cách ly & an toàn

• Không cách ly giữa các kênh

• Có cách ly với:

  • Nguồn

  • Bus nội

  • Excitation

• Điện trở cách điện: ≥ 100 MΩ

• Chịu điện áp: 1500 VAC / 1 phút

7. Nguồn & tiêu thụ

• Dòng tiêu thụ: 210 mA

Lắp đặt & môi trường

• Nhiệt độ hoạt động: -10 ~ +55°C

• Nhiệt độ lưu trữ: -10 ~ +55°C

• Độ ẩm: 10 – 90% RH

• Môi trường: không khí sạch, không ăn mòn

• Lắp đặt: DIN rail

• Khối lượng: ~105 g

Tùy chọn (Option)

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

Tiêu chuẩn

• EMC: EN 61000-6-4 / EN 61000-6-2

• RoHS compliant

Ứng dụng

• Điều khiển biến tần (0–10V / ±10V)

• Điều khiển servo / drive analog

• Hệ thống PID (áp suất, nhiệt độ, lưu lượng)

• Xuất tín hiệu điều khiển analog

Ưu điểm nổi bật

• Độ chính xác cao (±0.05%)

• Phản hồi nhanh (1 ms)

• Cấu hình linh hoạt từng kênh

• Thiết kế nhỏ gọn, dễ lắp đặt
