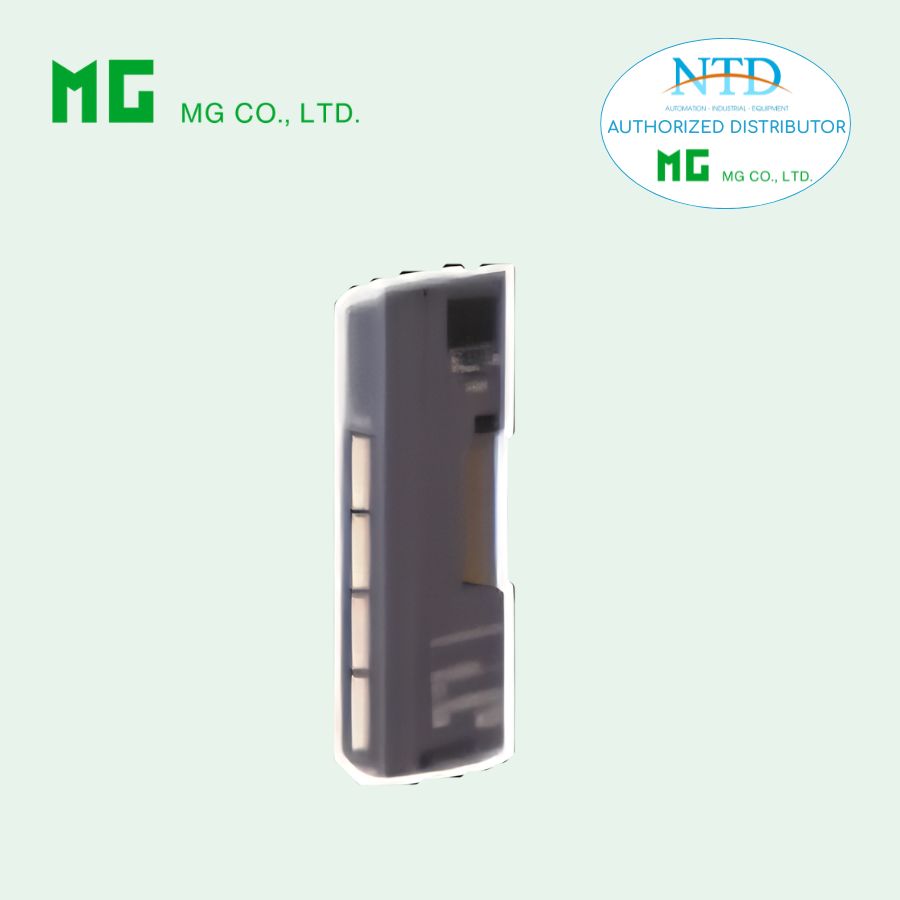

MÔ-ĐUN NGÕ VÀO SỐ NPN 8 KÊNH R8Y-DAZH8A CỦA MG

R8Y-DAZH8A – MÔ-ĐUN NGÕ VÀO SỐ NPN 8 KÊNH – MG (M-SYSTEM)

Thông tin sản phẩm

• Model: R8Y-DAZH8A

• Dòng: Remote I/O R8 Series

• Loại: Digital Input (Discrete Input)

• Số kênh: 8 input NPN

• Kết nối: ZH connector 10 pin

Chức năng & đặc điểm

• Module ngõ vào số 8 kênh nhỏ gọn

• Chuẩn NPN (Positive Common)

• Thiết kế phù hợp hệ thống:

  • Quy mô nhỏ – trung bình

• Sử dụng ZH connector → đấu dây nhanh, gọn

• Thời gian đáp ứng nhanh (≤ 2 ms)

MODEL: R8Y–DAZH8A[1]

Thông tin đặt hàng

• Ví dụ: R8Y-DAZH8A/Q

Tùy chọn

• Không tùy chọn: để trống

• /Q: Có tùy chọn

  • /C01: Phủ Silicone

  • /C02: Phủ Polyurethane

Kết nối

Ngõ vào

• Connector: ZH 10 pin

• Terminal:

  • Unit: S10B-ZR

  • Socket: ZHR-10

  • Contact: SZH-002T-P0.5

• Dây sử dụng: AWG28 – AWG26

Thông số ngõ vào

• Loại: NPN (common dương)

• Số kênh: 8 input

• Điện áp định mức: 24 VDC ±10%

• Ripple: ≤ 5%

Ngưỡng tín hiệu

• ON:

  • ≥ 15 VDC

  • ≥ 2.3 mA

• OFF:

  • ≤ 5 VDC

  • ≤ 1 mA

Dòng tiêu thụ

• ≤ 4.5 mA / kênh

Trở kháng vào

• ~ 5.7 kΩ

Tốc độ phản hồi

• ON delay: ≤ 2 ms

• OFF delay: ≤ 2 ms

👉 Phù hợp cho:

• Cảm biến tiệm cận

• Công tắc hành trình

• Nút nhấn

• Tín hiệu ON/OFF

Cách ly & hệ thống

• Cách ly:

  • Input ↔ nguồn ↔ bus nội

• Địa chỉ module: DIP switch

• Điện trở kết thúc: tích hợp (mặc định OFF)

Nguồn cấp ngõ vào

• Dòng tối đa: 0.75 A DC

• Cầu chì nội: 3 A (slow-blow)

Hiệu năng

• Data allocation: 1

• Số địa chỉ: 1

Lắp đặt

• Dòng tiêu thụ: 100 mA

• Nhiệt độ: -10 → +55°C

• Độ ẩm: 30 → 90% RH

• Lắp DIN rail

• Khối lượng: 100 g

Cách điện

• Điện trở cách điện: ≥ 100 MΩ

• Chịu điện áp: 1500 VAC / 1 phút
