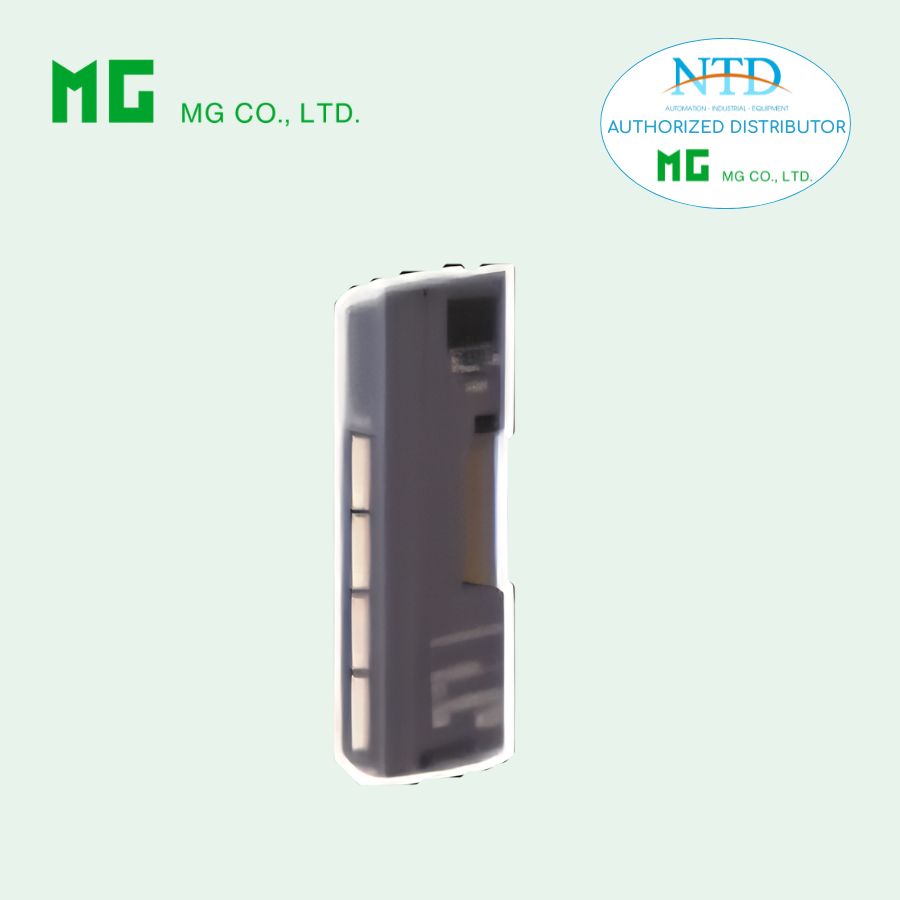

MÔ-ĐUN NGÕ RA TRANSISTOR NPN 4 KÊNH R8Y-DCZH4A CỦA MG

R8Y-DCZH4A – MÔ-ĐUN NGÕ RA TRANSISTOR NPN 4 KÊNH – MG (M-SYSTEM)

Thông tin sản phẩm

• Model: R8Y-DCZH4A

• Dòng: Remote I/O R8 Series

• Loại: Digital Output (Transistor Output)

• Số kênh: 4 output NPN

• Kết nối: ZH connector 10 pin

Chức năng & đặc điểm

• Module ngõ ra số 4 kênh nhỏ gọn

• Chuẩn NPN (negative common – sink output)

• Thiết kế tối ưu cho:

  • Hệ nhỏ

  • Máy đơn lẻ

• Đấu nối nhanh bằng ZH connector

• Tốc độ đóng cắt nhanh (≤ 0.5 ms)

MODEL: R8Y–DCZH4A[1]

Thông tin đặt hàng

• Ví dụ: R8Y-DCZH4A/Q

Tùy chọn

• Không tùy chọn: để trống

• /Q: Có tùy chọn

  • /C01: Phủ Silicone

  • /C02: Phủ Polyurethane

Kết nối

Ngõ ra

• Connector: ZH 10 pin

• Terminal:

  • Unit: S10B-ZR

  • Socket: ZHR-10

  • Contact: SZH-002T-P0.5

• Dây sử dụng: AWG28 – AWG26

Thông số ngõ ra

• Loại: NPN (sink output)

• Số kênh: 4 output

• Cấu trúc: 4 kênh / 1 common

Điện áp & dòng

• Điện áp tải: 24 VDC ±10%

• Dòng:

  • 100 mA / kênh

  • 0.8 A / common

Đặc tính điện

• Điện áp rơi (ON): ≤ 0.2 V

• Dòng rò (OFF): ≤ 0.05 mA

Tốc độ đáp ứng

• ON delay: ≤ 0.5 ms

• OFF delay: ≤ 1.5 ms

⚠️ Lưu ý tải cảm

• Khi điều khiển:

  • Relay

  • Van điện từ

  • Cuộn coil

👉 Phải gắn diode chống ngược song song tải để bảo vệ module

Cách ly & hệ thống

• Cách ly:

  • Output ↔ nguồn ↔ bus nội

• Địa chỉ module: DIP switch

• Có chức năng:

  • Giữ trạng thái khi mất truyền thông

Nguồn cấp

• Dòng tiêu thụ module: 100 mA

• Dòng cấp ngõ ra: 0.4 A

Hiệu năng

• Data allocation: 1

• Số địa chỉ: 1

Lắp đặt

• Nhiệt độ: -10 → +55°C

• Độ ẩm: 30 → 90% RH

• Lắp DIN rail

• Khối lượng: 100 g

Cách điện

• Điện trở cách điện: ≥ 100 MΩ

• Chịu điện áp: 1500 VAC / 1 phút
